Beleuchtungssteuerungen

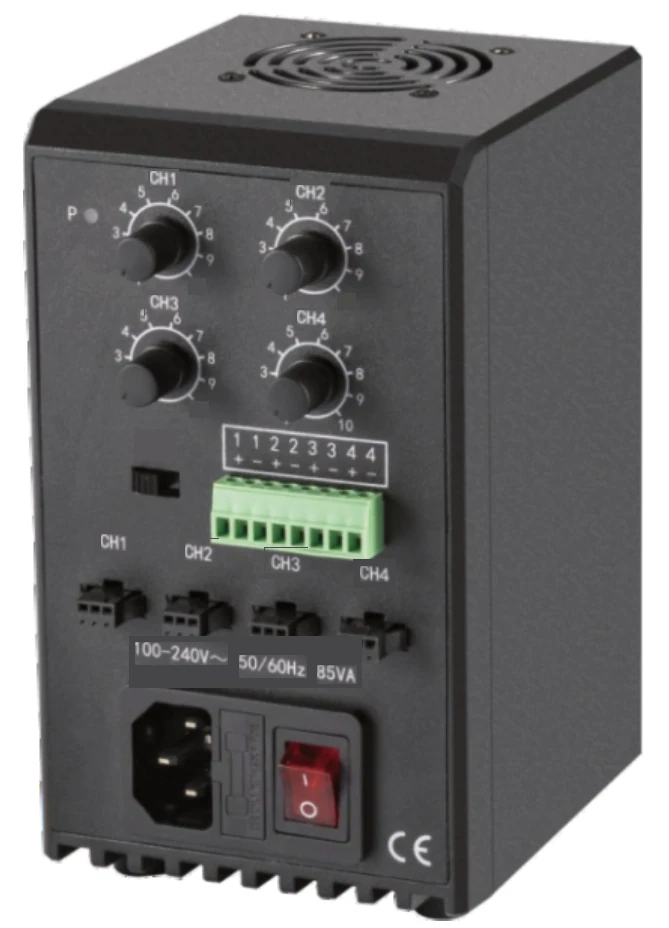

Analogsteuerung, APS-Serie, 4 Kanäle, 60 W (LS-APS2460B-4TD)
Modell LS-APS2460B-4TD
Analoger Steuerung mit manueller, stufenloser Helligkeitssteuerung, Schalter für konstant an/konstant aus-Modus und optokopplergetrennter externer Trigger; Schraubmontage oder Montage an 35 mm DIN-Schiene.
Merkmale
- Manuelle stufenlose Helligkeitssteuerung
- Wechsler zwischen konstanter Beleuchtung und konstantem Aus-Modus, um die tatsächliche Situation anzupassen
- Externer Trigger nutzt Hochgeschwindigkeits-Optokoppler-Isolierung für ein präzises und zuverlässiges Trigger-Signal
- Überstrom-, Überlast- und Kurzschlusschutz in einem
- Schraubenmontage oder Standard-DIN-Schiene-Montage
- Konstante Beleuchtung und ON/OFF-Beleuchtung in einer Einheit
- Manuelle stufenlose Einstellung, einfache Bedienung
- Montage: Schraube oder DIN-Schiene
- Überstrom- und Kurzschlusschutz in einem, sicher und zuverlässig
Technische Daten
| Modell | LS-APS2460B-4TD |
|---|---|
| Betriebstemperatur/-feuchtigkeit | 0~40 °C, 20~85 %RF (nicht kondensierend) |
| Lagerungstemperatur/-feuchtigkeit | -20~60 °C, 20~85 %RF (nicht kondensierend) |
| Ansteuermethode | Konstantspannung |
| Lichtmodus | Variable Spannungskontrolle, Bedienknopf |
| Eingangsspannung | AC100-240V 50/60Hz |
| Maximale Ausgangsspannung | 24V |
| Kanalnummer | 4 |
| Max. Ausgangsstrom | 2.5A (Maximalstrom pro Kanal 2.5A) |
| Gesamtleistung | 60W |
| Ausgangsanschluss | SMP-03V-BC (1: Eingang+, 2: NC, 3: Ausgang-) |
| Externer Trigger-Spannung | DC5V~24V (Strom ca. 5.6 mA) |
| Trigger-Verzögerung | <300us (lastabhängig) |
| Kühlmethode | Zwangskühlung |
| Abmessungen (mm) | 90 W x 150 H x 98.5 D (Gehäuse; 8.25 Schiene-Klammern, 14.9 Frontteile) |
| Montage | 35 mm DIN-Schiene-Klemme oder 3-M3 (DIN-Schiene-Klemme entfernen) |
| Trigger-Port | 8-polig, 1+/1- bis 4+/4- pro Kanal; negativer/positiver Trigger-Schalter |
| Gewicht | Bis zu 650g |
| Nennstrom (Bedienfeldbezeichnung) | 100-240V~ 50/60Hz 85VA |
| Trigger-Verzögerung | <1ms (lastabhängig) |
| Triggerverzögerung (manuell V1.1) | <3ms (lastabhängig); Einschaltverzögerung T3 <1ms, Ausschaltverzögerung T4 allgemein <1ms |
| Trigger-Modus (manuell V1.1) | Level-Trigger, follow-positive oder follow-negative; DC 0~2V = Niedrigpegel, DC 5~24V = Hochpegel; bidirektionale Optokoppler-Isolierung |
| Kühlmethode (manuelle V1.1) | Natürliche Kühlung |
| Konstant-ein / konstant-aus-Schalter | H = konstante Ein-Aus-Schaltung, L = konstante Aus-Schaltung |
| Drehrichtung (manuell V1.1) | Gegen den Uhrzeigersinn erhöht die Helligkeit, im Uhrzeigersinn verringert sie (der 2022 Katalog besagt das Gegenteil) |
| Kanäle | 4 |
| Gesamtleistung (W) | 60 |
| Steuerung | Analoger Panel-Regler |
