Câmeras area scan

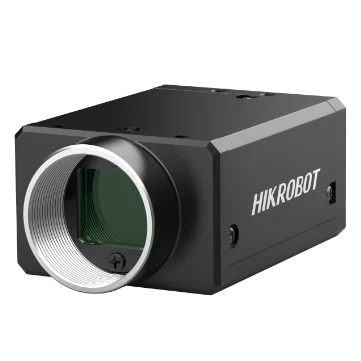

Hikrobot MV-CH120-10CC 12MP Câmera Area Scan, Camera Link, IMX253, Colorida
Modelo MV-CH120-10CC
Hikrobot MV-CH120-10CC 12MP Câmera Area Scan, Camera Link, IMX253, Colorida. Suporta ajuste automático ou manual de ganho, tempo de exposição, LUT e correção Gamma. Suporta disparo por hardware, disparo por software e modo free run, e suporta disparo da câmera via Camera Link frame grabber.
Folha de dados (PDF) - MV-CH120-10CCManual do usuário (PDF) - MV-CH120-10CCCAD: 3D STEP + 2D DXF (ZIP) - MV-CH120-10CC
Características
- Suporta ajuste automático ou manual de ganho, tempo de exposição, LUT e correção Gamma.
- Suporta gatilho de hardware, gatilho de software e modo livre, e suporta gatilho da câmera via Camera Link frame grabber.
- Suporta ROI personalizado e saída de imagem invertida horizontal e vertical.
- Suporta modos de configuração Base, Medium, Full e 80-bit via a interface Camera Link.
- Compatível com o protocolo Camera Link V2.0, o padrão GenICam e o software de terceiros baseado no protocolo e no padrão.
Especificações
| Modelo | MV-CH120-10CC |
|---|---|
| Marca | Hikrobot |
| Tipo de sensor | CMOS, obturador global |
| Modelo do sensor | Sony® IMX253 |
| Tamanho do pixel | 3.45 μm × 3.45 μm |
| Tamanho do sensor | 1.1" |
| Resolução | 4096 × 3000 (Base/Médio/Completo), 3840 × 3000 (80-bit) |
| Taxa de quadros máxima | 51.4 fps @ 4096 × 3000 Bayer RG 8 (Base/Médio/Completo); 68.1 fps @ 3840 × 3000 Bayer RG 8 (80-bit) |
| Modo de configuração | Base, Média, Completa, 80-bit |
| Geometria de tapa | 1X_1Y, 1X2_1Y, 1X4_1Y, 1X8_1Y, 1X10_1Y |
| Número de Tap | 1 Tap, 2 Taps, 4 Taps, 8 Taps, 10 Taps |
| Relógio de pixel | 40 MHz, 60 MHz, 70 MHz, 85 MHz |
| Faixa dinâmica | 71.6 dB |
| SNR | 39.7 dB |
| Ganho | 0 dB a 24 dB |
| Tempo de exposição | 1 μs a 10 s |
| Modo de exposição | Modo de exposição Desligado/Único/Contínuo |
| Mono/cor | Cor |
| Formato de pixel | Bayer RG 8/10/12, RGB 8 |
| Binning | Não suporta |
| Decimação | Não suporta |
| Imagem invertida | Suporta saída de imagem invertida na horizontal e na vertical |
| Interface de dados | Camera Link com interface SDR |
| E/S digitais | Conector P7 de 6 pinos fornece alimentação e E/S, incluindo entrada optoisolada × 1 (Linha 0), saída optoisolada × 1 (Linha 1), E/S não isolada bidirecional × 1 (Linha 2). |
| Fonte de alimentação | 9 VDC a 24 VDC |
| Consumo de energia | Típ. 4.5 W @ 12 VDC |
| Montagem de lente | C-mount |
| Dimensão | 44 mm × 29 mm × 59 mm (1.7" × 1.1" × 2.3") |
| Peso | Aprox. 100 g (0.2 lb.) |
| Grau de proteção | IP30 (com instalação e fiação adequadas da lente) |
| Temperatura | Temperatura de trabalho: 0 °C a 50 °C (32 °F a 122 °F); Temperatura de armazenamento: –30 °C a 70 °C (–22 °F a 158 °F) |
| Umidade | 20% RH 80% RH (sem condensação) |
| Software cliente | Software MVS ou frame grabber com protocolo GenlCam |
| Sistema operacional | 32/64-bit Windows 7/10, 64-bit Windows 11 |
| Compatibilidade | Camera Link V2.0, GenlCam |
| Certificação | CE, RoHS, KC |
| Peso de envio (estimado) | 0.24 kg |
