Sensore di visione SC2000
Telecamere intelligenti e sensori di visione

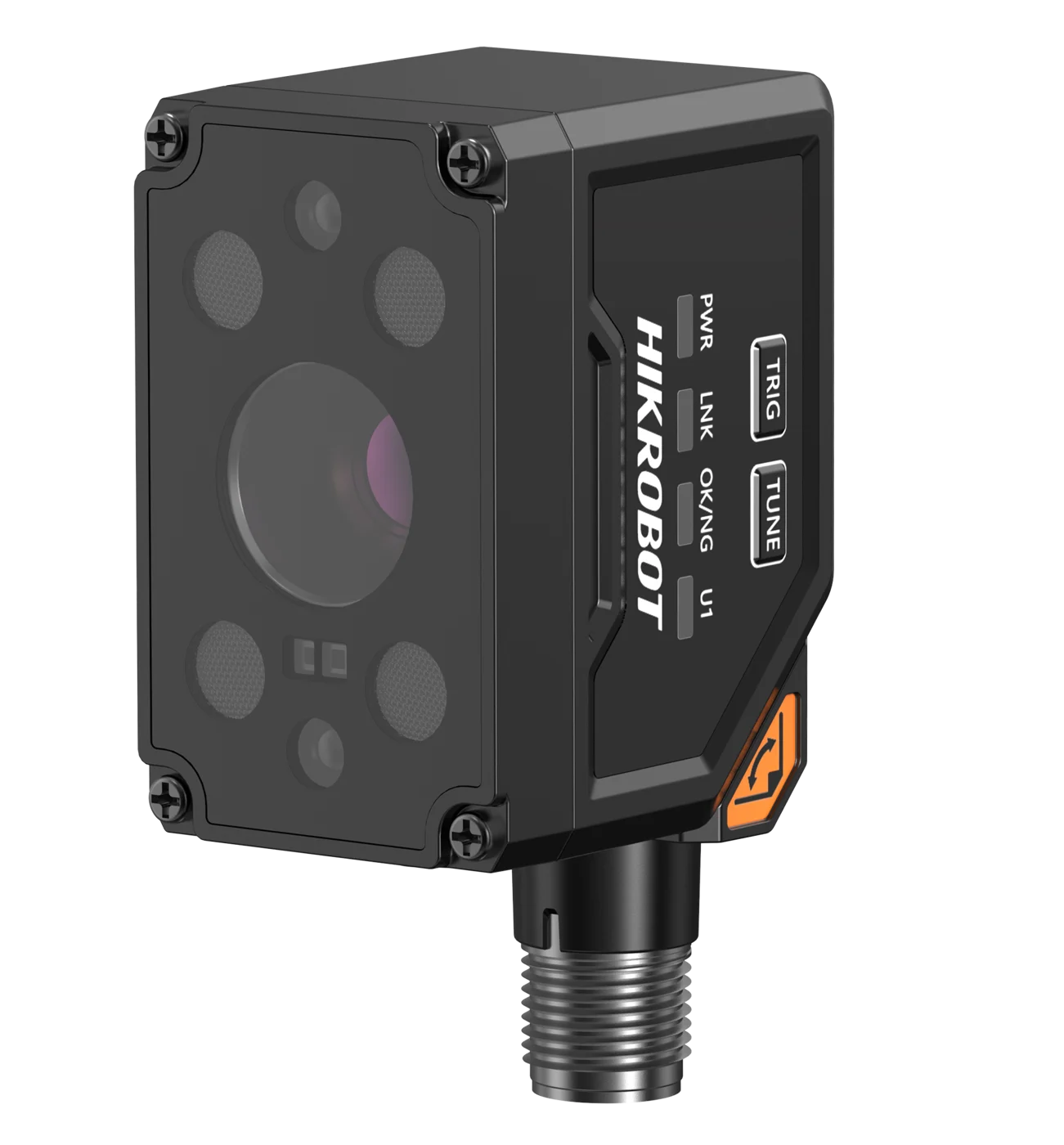

Serie Hikrobot MV-SC2013XC-05M-WBN SC2000X sensore di visione artificiale, 1.3MP, Colore, lunghezza focale 5mm
Modello MV-SC2013XC-05M-WBN
Sensore visione serie Hikrobot MV-SC2013XC-05M-WBN SC2000X, 1.3MP, Colore, lunghezza focale 5mm. Utilizza una piattaforma hardware integrata per l'elaborazione immagini ad alta velocità. Algoritmi di posizionamento e misurazione integrati per funzioni come conteggio, presenza, rilevamento misurazioni e riconoscimento.
Scheda tecnica (PDF) - MV-SC2013XC-05M-WBNGuida rapido di avvio (PDF) - MV-SC2013XC-05M-WBNCAD: 3D STEP + 2D DXF (ZIP) - MV-SC2013XC-05M-WBN
Caratteristiche
- Adotta una piattaforma hardware embedded per l'elaborazione di immagini ad alta velocità.
- Adotta algoritmi integrati per posizionamento e misurazione per conteggio, rilevamento esistenza, misurazione e riconoscimento.
- Fornisce più interfacce I/O per segnali di ingresso e uscita.
- Fornisce diversi indicatori per visualizzare lo stato del dispositivo.
- Adotta sorgente luminosa per garantire luminosità uniforme nell'area illuminata.
- Supporta molteplici protocolli di comunicazione, tra cui RS-232, TCP, UDP, FTP, PROFINET, Modbus, Ethernet/IP, ecc.
Specifiche
| Modello | MV-SC2013XC-05M-WBN |
|---|---|
| Marca | Hikrobot |
| Strumento di visione | Misurazione: misurazione P2P, misurazione P2L, misurazione del contrasto, dimensione scala di grigi, misurazione della larghezza dell'edge, misurazione della larghezza, analisi della luminosità, angolo L2L, misurazione del colore, dimensione del colore, misurazione del diametro, angolo della linea; Presenza: rilevamento della presenza, giudizio anomalia, presenza del punto, presenza dell'edge, presenza del contorno, presenza del modello, presenza del cerchio, presenza della linea; Conteggio: conteggio basato sul learning, conteggio dei punti, conteggio degli edges, conteggio dei contorni, conteggio dei modelli, conteggio dei colori; Riconoscimento: conteggio multi-oggetto, riconoscimento categoria, riconoscimento codice, OCR, contrasto colore, riconoscimento colore; Logica: calcolatore, modulo if, giudizio logico, giudizio condizionale, confronto stringhe, giudizio combinato, output formattato; Rilevamento difetti: rilevamento anomalie; Posizione: conversione calibrazione, allineamento singolo punto, rettifica punto, presa punto, trasformazione scala, fissaggio |
| Capacità di soluzione | Supporta l'importazione e l'esportazione di soluzioni; possono essere memorizzate fino a 16 soluzioni e 40 moduli. |
| Protocollo di comunicazione | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Tipo di sensore | CMOS, otturatore globale |
| Dimensione pixel | 2.7 μm × 2.7 μm |
| Dimensione del sensore | 1/4" |
| Risoluzione | 1280 × 1024 |
| Frequenza massima fotogrammi | 55 fps |
| Guadagno | Da 0 dB a 29 dB (guadagno analogico) |
| Tempo di esposizione | Da 35 μs a 100 ms |
| Formato pixel | RGB 8, Monocromatico 8 |
| Mono/colore | Colore |
| Interfaccia dati | Fast Ethernet (100 Mbit/s) |
| I/O digitali | Connettore 17-pin M12 fornisce alimentazione e I/O, inclusi input isolati (Linea 0/1) × 2, output isolati (Linea 2/3) × 2, RS-232 × 1; Supporta il trigger del dispositivo tramite pressione del pulsante laterale. |
| Alimentatore | 24 VDC |
| Consumo di potenza | Media: 5 W a 24 VDC (sorgente luminosa attiva); Max.: 12 W a 24 VDC (sorgente luminosa attiva) |
| Attacco obiettivo | M12-mount, autofocus meccanico supportato |
| Lunghezza focale | 5 mm |
| Copriobiettivo | Copriobiettivo trasparente di serie. Copriobiettivo semipolarizzati e completamente polarizzati opzionali. |
| Sorgente luminosa | Luce bianca di default. Le luci rosse, blu, IR, UV e a due colori (rosso/blu) sono opzionali. |
| Sistema di puntamento | Luci LED verdi 2 |
| Indicatore | Indicatore di alimentazione (PWR), indicatore di rete (LNK), indicatore di risultato (OK/NG), indicatore definito dall'utente (U1) |
| Dimensione | Angolo retto: 72.7 mm × 31.5 mm × 41 mm (2.9" × 1.2" × 1.6"); Angolo destro: 51.5 mm × 31.5 mm × 61 mm (2.0" × 1.2" × 2.4") |
| Peso | 118 g (0.3 lb.) |
| Grado di protezione | IP65 |
| Temperatura | Temperatura di esercizio: 0 °C a 50 °C (32 °F a 122 °F); Temperatura di conservazione: –30 °C a 70 °C (–22 °F a 158 °F) |
| Umidità | 20% UR a 95% UR (senza condensa) |
| Resistenza alle vibrazioni | Conforme allo standard IEC 60068-2-6:2007. Solo dispositivo: da 10 Hz a 55 Hz, 1.5 mm ampiezza picco-picco, 2 ore per asse (X, Y, Z) |
| Resistenza agli urti | Conforme allo standard IEC 60068-2-27:2008. Solo dispositivo: 30 g / 11 ms, semionda sinusoidale, 500 urti per asse (6 direzioni) |
| Software client | SCMVS |
| Certificazione | CE, KC |
| Peso di spedizione (stimato) | 0.27 kg |
