Sensore di visione SC2000
Telecamere intelligenti e sensori di visione

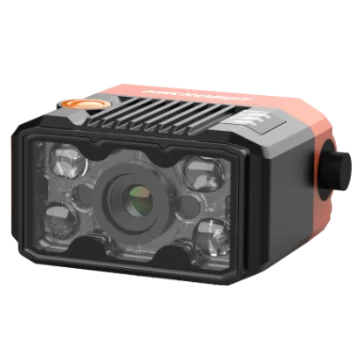

Serie Hikrobot MV-SC2004EM-06S-WBN-Mini SC2000E mini sensore visione, 0.4MP, monocromatico, lunghezza focale 6mm
Modello MV-SC2004EM-06S-WBN-Mini
Sensore visione mini serie Hikrobot MV-SC2004EM-06S-WBN-Mini SC2000E, 0.4MP, Monocromatico, Lunghezza focale 6mm. Adotta una piattaforma hardware integrata per il processamento rapido delle immagini. Adotta algoritmi di posizionamento e misurazione integrati per il conteggio, la rilevazione della presenza e la misurazione.
Scheda tecnica (PDF) - MV-SC2004EM-06S-WBN-MiniGuida rapido di avvio (PDF) - MV-SC2004EM-06S-WBN-MiniCAD: 3D STEP + 2D DXF (ZIP) - MV-SC2004EM-06S-WBN-Mini
Caratteristiche
- Adotta una piattaforma hardware embedded per l'elaborazione di immagini ad alta velocità.
- Utilizza algoritmi integrati di posizionamento e misurazione per il conteggio, la rilevazione dell'esistenza e la misurazione.
- Interfacce IO multiple per segnali di ingresso e uscita.
- Indicatori multipli per la visualizzazione dello stato del dispositivo.
- Adotta sorgente luminosa per garantire luminosità uniforme nell'area illuminata.
- Supporta diversi protocolli di comunicazione, tra cui RS-232, TCP, UDP, FTP, Modbus, PROFINET, EtherNet/IP e altri modi di comunicazione.
Specifiche
| Modello | MV-SC2004EM-06S-WBN-Mini |
|---|---|
| Marca | Hikrobot |
| Strumento di visione | Misurazione: misurazione P2P, misurazione P2L, misurazione del contrasto, dimensione scala di grigi, misurazione della larghezza del bordo, misurazione della larghezza, valore medio di luminosità, angolo L2L, misurazione del diametro e angolo della linea; Presenza: giudizio anomalia, presenza del punto, presenza del bordo, presenza del contorno, presenza del modello, presenza del cerchio e presenza della linea; Conteggio: conteggio dei punti, conteggio dei bordi, conteggio dei contorni e conteggio dei modelli; Riconoscimento: riconoscimento categoria, registrazione classificazione e OCR; Logica: calcolatore, giudizio logico, giudizio condizionale, giudizio combinato, output formattato, modulo If e confronto caratteri; Posizione: fissaggio |
| Capacità di soluzione | Supporta l'importazione e l'esportazione di soluzioni; possono essere memorizzate fino a 8 soluzioni e 40 moduli. |
| Protocollo di comunicazione | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Tipo di sensore | CMOS, otturatore globale |
| Dimensione pixel | 6.9 μm × 6.9 μm |
| Dimensione del sensore | 1/2.9" |
| Risoluzione | 704 × 540 |
| Frequenza massima fotogrammi | 60 fps |
| Guadagno | da 0 dB a 15 dB |
| Tempo di esposizione | 16 μs a 1 sec |
| Formato pixel | Monocromatico 8 |
| Mono/colore | Mono |
| Interfaccia dati | Fast Ethernet (100 Mbit/s) |
| I/O digitali | Il connettore 17-pin M12 fornisce alimentazione, Ethernet, porta seriale e I/O digitale, incluso ingresso non isolato × 1 (Linea 2), uscita non isolata × 1 (Linea 3), I/O non isolati configurabili × 2 (Linea 0/1), RS-232 × 1 e ingresso da pulsante esterno × 1 (BUTTON); i segnali di uscita supportano solo NPN. |
| Alimentatore | da 12 VDC a 24 VDC |
| Consumo di potenza | Potenza media 4 W a 24 VCC; Massima 11 W a 24 VCC |
| Attacco obiettivo | M10-mount, regolazione manuale della messa a fuoco supportata |
| Lunghezza focale | 6.72 mm |
| Copriobiettivo | Copriobiettivo trasparente |
| Sorgente luminosa | Lampada LED bianca × 4 |
| Indicatore | Indicatore di alimentazione (PWR), indicatore di rete (LNK) e indicatore di stato (STS) |
| Dimensione | 46 mm × 38 mm × 25 mm (1.8" × 1.5" × 1.0") |
| Peso | Circa 160 g (0.4 lb.) |
| Grado di protezione | IP65 |
| Temperatura | Temperatura di esercizio: 0 °C a 50 °C (32 °F a 122 °F); Temperatura di conservazione: –30 °C a 70 °C (–22 °F a 158 °F) |
| Umidità | 20% UR a 95% UR (senza condensa) |
| Resistenza alle vibrazioni | Conforme allo standard IEC 60068-2-6:2007. Solo dispositivo: da 10 Hz a 55 Hz, 1.5 mm ampiezza picco-picco, 2 ore per asse (X, Y, Z) |
| Resistenza agli urti | Conforme allo standard IEC 60068-2-27:2008. Solo dispositivo: 30 g / 11 ms, semionda sinusoidale, 500 urti per asse (6 direzioni) |
| Software client | SCMVS |
| Certificazione | CE, KC |
| Peso di spedizione (stimato) | 0.32 kg |
