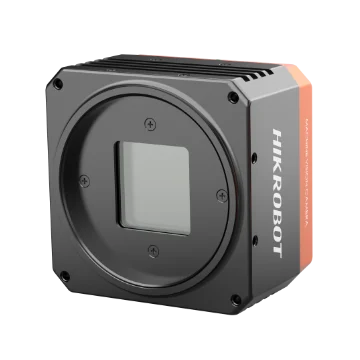

Hikrobot MV-CH250-20CM-M58S-NN 25MP Telecamera a Scansione Area, Camera Link, PYTHON25K, Monocromatico, M58-mount, senza ventola
Modello MV-CH250-20CM-M58S-NN
Hikrobot MV-CH250-20CM-M58S-NN 25MP Telecamera a Scansione Area, Camera Link, PYTHON25K, Monocromatico, M58-mount, senza ventola. Risoluzione di 5120 × 5120 e dimensione pixel di 4.5 μm × 4.5 μm. Utilizza sensore CMOS a otturatore globale che fornisce ampio range dinamico e immagini di alta qualità.
Scheda tecnica (PDF) - MV-CH250-20CM-M58S-NNManuale utente (PDF) - MV-CH250-20CM-M58S-NNCAD: 3D STEP + 2D DXF (ZIP) - MV-CH250-20CM-M58S-NN
Caratteristiche
- Risoluzione di 5120 × 5120 e dimensione del pixel di 4.5 μm × 4.5 μm.
- Adotta un sensore CMOS a scatto globale che fornisce un ampio dinamico range e immagini di alta qualità.
- Supporta i modi di configurazione Full e 80-bit tramite l'interfaccia Camera Link.
- Adotta un design compatto con fori di montaggio per un montaggio flessibile.
Specifiche
| Modello | MV-CH250-20CM-M58S-NN |
|---|---|
| Marca | Hikrobot |
| Tipo di sensore | CMOS, otturatore globale |
| Modello sensore | OnSemi PYTHON25K |
| Dimensione pixel | 4.5 μm × 4.5 μm |
| Dimensione del sensore | 23 mm × 23 mm |
| Risoluzione | 5120 × 5120 |
| Modalità di configurazione | Completo, 80-bit |
| Geometria del foro | 8X_1Y, 10X_1Y |
| Numero di colpi | 8 Morsetti, 10 Morsetti |
| Frequenza massima fotogrammi | 31.3 fps @ 5120 × 5120 |
| Clock pixel | 60 MHz, 70 MHz, 85 MHz |
| Gamma dinamica | 59 dB |
| SNR | 41 dB |
| Guadagno | da 0 dB a 32 dB |
| Tempo di esposizione | 45 μs a 10 sec |
| Mono/colore | Mono |
| Formato pixel | Monocromatico 8 |
| Modalità di esposizione | Modalità di esposizione Spenta/Singola/Continua |
| Binning | Non supportato |
| Decimazione | Non supportato |
| Immagine invertita | Supporta l'uscita dell'immagine invertita in orizzontale e verticale |
| Interfaccia dati | Camera Link con interfaccia SDR |
| I/O digitali | Connettore 12-pin P10 fornisce alimentazione e I/O, incluso input otticamente isolato × 1 (Linea 0), output otticamente isolato × 1 (Linea 1), I/O bi-direzionali non isolati × 1 (Linea 2), RS-232 × 1; connettore Camera Link fornisce I/O (CC1/CC2/CC3/CC4). |
| Alimentatore | da 9 VDC a 24 VDC |
| Consumo di potenza | Tip. 9.4 W @ 24 VDC |
| Attacco obiettivo | M58*0.75, distanza flange-sensore 11.48 mm |
| Dimensione | 70 mm × 70 mm × 44.3 mm (2.8" × 2.8" × 1.7") |
| Peso | Circa 380 g (0.8 lb.) |
| Grado di protezione | IP40 (con corretta installazione dell'obiettivo e cablaggio) |
| Temperatura | Temperatura di esercizio: 0 °C a 50 °C (32 °F a 122 °F); Temperatura di conservazione: –30 °C a 70 °C (–22 °F a 158 °F) |
| Umidità | 20% UR a 95% UR (senza condensa) |
| Software client | Software MVS o scheda di acquisizione compatibile con il protocollo GenlCam |
| Sistema operativo | Windows 7/10 a 32/64 bit, Windows 11 a 64 bit |
| Compatibilità | Camera Link V2.0, GenlCam |
| Certificazione | CE, RoHS, KC |
| Peso di spedizione (stimato) | 0.63 kg |
