Obiettivo bi-telecentrico per telecamere 2" (serie VCM210)
Obiettivi telecentrici

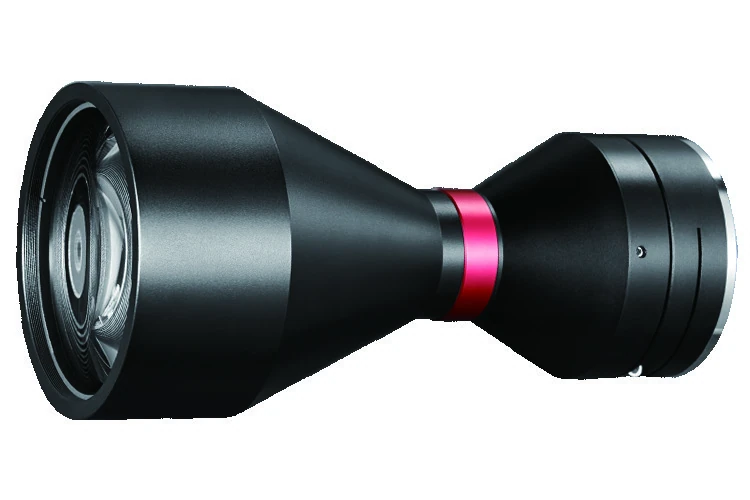

Obiettivo bi-telecentrico per telecamere 2", 0.458x, distanza di lavoro 178 mm (LS-VCM210-72-AL)
Modello LS-VCM210-72-AL
Serie di obiettivi bi-telecentrici per sensori fino a 2" (diam. 33 mm), F-Mount/Altro. I modelli sono denominati in base al campo visivo dell'oggetto (diam. mm); ciascuno elenca ingrandimento, distanza di lavoro, F/#, MTF30, profondità di campo, distorsione <0.1% e telecentricità <0.1°.
Caratteristiche
- Design a matrice con qualità di imaging estremamente alta
- FOV standard da 26 a 240 mm, che copre quasi tutte le applicazioni di imaging industriale
- Compatibile con tutte le telecamera C-mount da 1/2.5" a 1.1", e telecamera F/M-mount da 4/3" a 59 mm
- Più di 168 tipi standard e centinaia di articoli personalizzati
- Eccellente numero F, alta telecentricità, distorsione estremamente bassa, DoF molto grande
- Ogni obiettivo viene fornito con un rapporto di test sulla qualità dell'immagine
- Montatura dell'obiettivo con distanza della flangia comodamente regolabile (AL)
- Design a matrice con qualità di imaging estremamente elevata
- Compatibile con tutte le telecamere C mount da 1/2.5" a 1.1" e con le telecamere con montatura F/M da 4/3" a 59 mm
- Eccellente numero F, elevata telecentricità, distorsione estremamente bassa, profondità di campo (DoF) molto ampia
- Ogni obiettivo della serie VCM include un rapporto di test della qualità dell'immagine
- Ottimizzato per telecamere 4/3"~35mm F-Mount
- Ideale per telecamere a scansione lineare 4K e 8K
- Campo visivo da 26mm a 300mm
- Risoluzione molto alta, bassa distorsione e qualità di immagine omogenea
- Garantisce ingrandimento costante su una profondità di campo definita
- Supporti personalizzati disponibili.
Specifiche
| Modello | LS-VCM210-72-AL |
|---|---|
| Dimensione massima del sensore (diam. mm) | 33(2") |
| Distorsione (% max) | <0.1 |
| Telecentricità (gradi max) | <0.1 |
| Attacco | F-Mount/Altro |
| F/# | 7.7 |
| MTF30 (lp/mm) | >110 |
| Lunghezza (mm) | 279 |
| Attacco | M58 |
| Ingrandimento (x) | 0.458 |
| Distanza di lavoro (mm) | 178±2 |
| Profondità di campo (mm) | ±3 |
| Campo visivo (diam. mm) | 72 |
| Migliore apertura (F/#) | 9.7 |
| Lunghezza I/O (mm) | 469±3 |
| Campo visivo con KAI-16050 (sensore 26.93x17.95) (mm x mm) | 58.8x39.2 |
| Campo visivo con PYTHON 25K (23.04x23.04 sensore) (mm x mm) | 50.3x50.3 |
| Peso (kg) | 1.5 |
| Illuminazione LED telecentrica compatibile | LS-VCL-72-XW-Y |
| Formato sensore | 2" |
Applicazioni
- Applicazioni di imaging industriale (FOV standard 26 a 240 mm)
