Obiettivo bi-telecentrico per telecamere 2" (serie VCM210)
Obiettivi telecentrici

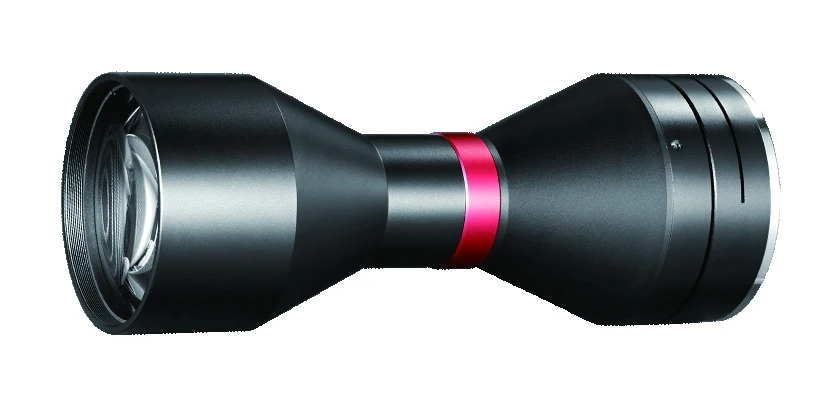

Obiettivo bi-telecentrico per telecamere 2", 0.688x, WD 138 mm, attacco F o altro (LS-VCM210-48S-AL)
Modello LS-VCM210-48S-AL
Serie di obiettivi bi-telecentrici per sensori fino a 2" (diam. 33 mm), F-Mount/Altro. I modelli sono denominati in base al campo visivo dell'oggetto (diam. mm); ciascuno elenca ingrandimento, distanza di lavoro, F/#, MTF30, profondità di campo, distorsione <0.1% e telecentricità <0.1°.
Caratteristiche
- Design a matrice con qualità di imaging estremamente alta
- FOV standard da 26 a 240 mm, che copre quasi tutte le applicazioni di imaging industriale
- Compatibile con tutte le telecamera C-mount da 1/2.5" a 1.1", e telecamera F/M-mount da 4/3" a 59 mm
- Più di 168 tipi standard e centinaia di articoli personalizzati
- Eccellente numero F, alta telecentricità, distorsione estremamente bassa, DoF molto grande
- Ogni obiettivo viene fornito con un rapporto di test sulla qualità dell'immagine
- Montatura dell'obiettivo con distanza della flangia comodamente regolabile (AL)
- Design a matrice con qualità di imaging estremamente elevata
- Compatibile con tutte le telecamere C mount da 1/2.5" a 1.1" e con le telecamere con montatura F/M da 4/3" a 59 mm
- Eccellente numero F, elevata telecentricità, distorsione estremamente bassa, profondità di campo (DoF) molto ampia
- Ogni obiettivo della serie VCM include un rapporto di test della qualità dell'immagine
- Ottimizzato per telecamere 4/3"~35mm F-Mount
- Ideale per telecamere a scansione lineare 4K e 8K
- Campo visivo da 26mm a 300mm
- Risoluzione molto alta, bassa distorsione e qualità di immagine omogenea
- Garantisce ingrandimento costante su una profondità di campo definita
- Supporti personalizzati disponibili.
Specifiche
| Modello | LS-VCM210-48S-AL |
|---|---|
| Dimensione massima del sensore (diam. mm) | 33(2") |
| Distorsione (% max) | <0.1 |
| Telecentricità (gradi max) | <0.1 |
| Attacco | F-Mount/Altro |
| Ingrandimento (x) | 0.688 |
| Campo visivo dell'oggetto (dia. mm) | 48 |
| Distanza di lavoro (mm) | 138±3 |
| Migliore apertura (F/#) | 19.4 |
| MTF30 (lp/mm) | >45 |
| Profondità di campo (mm) | ±1.7@F20 |
| Lunghezza I/O (mm) | 359±3 |
| Campo visivo con KAI-16050 (sensore 26.93x17.95) (mm x mm) | 39.1x26.1 |
| Campo visivo con PYTHON 25K (23.04x23.04 sensore) (mm x mm) | 33.5x33.5 |
| Lunghezza (mm) | 174.5 |
| Peso (kg) | 0.9 |
| Illuminazione LED telecentrica compatibile | LS-VCL-48-XW-Y |
Applicazioni
- Applicazioni di imaging industriale (FOV standard 26 a 240 mm)
Completi la stazione
Il configuratore abbina telecamera, obiettivo, illuminatore, controllore di illuminazione e cavi tra loro e con questo componente.
Configuri un sistema Guida alla selezioneAltre dimensioni nell'obiettivo Bi-telecentrico per telecamere 2" (serie VCM210)
| Modello | Dimensioni | Prezzo | Disponibilità | Link |
|---|---|---|---|---|
| LS-VCM210-26-AL | 1.269x, WD 72 mm, 2" | da $999.00 | 8 disponibili in magazzino | Veda |
| LS-VCM210-42P-AL | 0.786x, DFO 118 mm, 2", F-mount | $1,139.00 | 4 disponibili in magazzino | Veda |
| LS-VCM210-36-AL | 0.912x, WD 111 mm, 2" | da $1,169.00 | 7 disponibili in magazzino | Veda |
| LS-VCM210-42-AL | 0.781x, WD 119 mm, 2" | da $1,279.00 | 9 disponibili in magazzino | Veda |
| LS-VCM210-48-AL | 0.687x, WD 128 mm, 2" | da $1,379.00 | 7 disponibili in magazzino | Veda |
| LS-VCM210-56-AL | 0.589x, WD 138 mm, 2" | da $1,519.00 | 11 disponibili in magazzino | Veda |
| LS-VCM210-64-AL | 0.518x, WD 187 mm, 2" | da $1,639.00 | 9 disponibili in magazzino | Veda |
| LS-VCM210-64P-AL | 0.514x, WD 159 mm, 2" | da $1,649.00 | 13 disponibili in magazzino | Veda |
| LS-VCM210-80P-AL | 0.412x, distanza focale 230 mm, 2", F/M58-mount | $1,679.00 | 2 disponibili in magazzino | Veda |
| LS-VCM210-72-AL | 0.458x, WD 178 mm, 2" | da $1,789.00 | 9 disponibili in magazzino | Veda |
| LS-VCM210-90-AL | 0.367x, DFO 208 mm, 2", F-mount | $1,809.00 | 2 disponibili in magazzino | Veda |
| LS-VCM210-80-AL | 0.412x, WD 229 mm, 2" | da $1,929.00 | 11 disponibili in magazzino | Veda |
| LS-VCM210-100P-AL | 0.332x, DFO 238 mm, 2", F-mount | $1,949.00 | 5 disponibili in magazzino | Veda |
| LS-VCM210-100-AL | 0.354x, WD 254 mm, 2" | da $2,169.00 | 14 disponibili in magazzino | Veda |
| LS-VCM210-110-AL | 0.296x, WD 251 mm, 2" | da $2,459.00 | 10 disponibili in magazzino | Veda |
| LS-VCM210-120-AL | 0.275x, DFO 280 mm, 2", montaggio F o altro | $2,609.00 | 5 disponibili in magazzino | Veda |
| LS-VCM210-136-AL | 0.242x, WD 288 mm, 2" | da $2,889.00 | 10 disponibili in magazzino | Veda |
| LS-VCM210-150-AL | 0.22x, WD 301 mm, 2" | da $3,129.00 | 13 disponibili in magazzino | Veda |
| LS-VCM210-170-AL | 0.194x, WD 318 mm, 2" | da $3,439.00 | 10 disponibili in magazzino | Veda |
| LS-VCM210-190-AL | 0.174x, DFO 330 mm, 2", montaggio F o altro | $3,819.00 | 4 disponibili in magazzino | Veda |
| LS-VCM210-240-AL | 0.137x, WD 410 mm, 2" | da $4,669.00 | 11 disponibili in magazzino | Veda |
| LS-VCM210-300-AL | 0.11x, DFO 465 mm, 2", montaggio F o altro | $5,699.00 preventivo | 2 disponibili in magazzino | Veda |
