Obiettivo bi-telecentrico per telecamere 1/1.8" (serie VCM118)
Obiettivi telecentrici

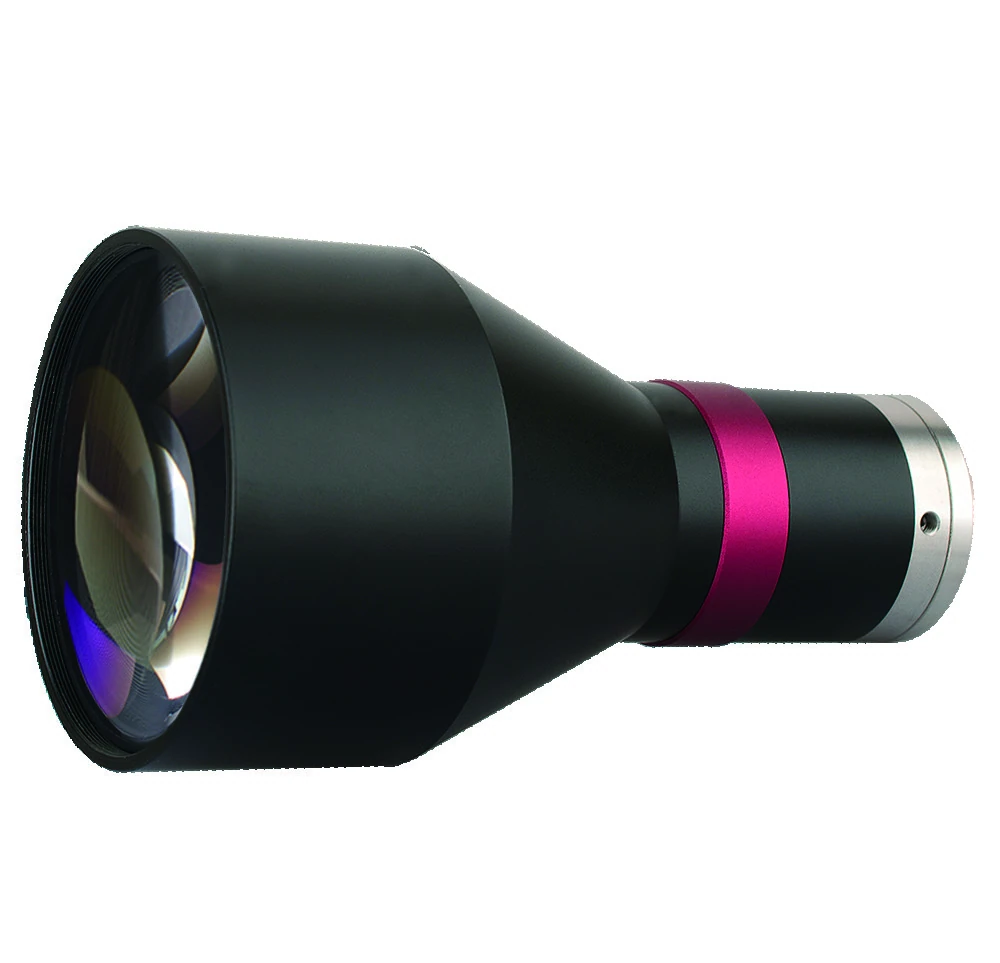

Obiettivo bi-telecentrico per telecamere 1/1.8", 0.25x, distanza di lavoro 110 mm, C-mount (LS-VCM118-36)
Modello LS-VCM118-36
serie VCM118 bi-telecentrica per telecamera 1/1.8". Progetto matriciale con qualità di imaging estremamente alta, FOV standard da 26 a 240 mm; ogni lente serie VCM è fornita con un report di prova qualità di imaging.
Caratteristiche
- Design a matrice con qualità di imaging estremamente alta
- FOV standard da 26 a 240 mm, che copre quasi tutte le applicazioni di imaging industriale
- Compatibile con tutte le telecamera C-mount da 1/2.5" a 1.1", e telecamera F/M-mount da 4/3" a 59 mm
- Più di 168 tipi standard e centinaia di articoli personalizzati
- Eccellente numero F, alta telecentricità, distorsione estremamente bassa, DoF molto grande
- Ogni obiettivo viene fornito con un rapporto di test sulla qualità dell'immagine
- Montatura dell'obiettivo con distanza della flangia comodamente regolabile (AL)
- Design a matrice con qualità di imaging estremamente elevata
- Compatibile con tutte le telecamere C mount da 1/2.5" a 1.1" e con le telecamere con montatura F/M da 4/3" a 59 mm
- Eccellente numero F, elevata telecentricità, distorsione estremamente bassa, profondità di campo (DoF) molto ampia
- Ogni obiettivo della serie VCM include un rapporto di test della qualità dell'immagine
Specifiche
| Modello | LS-VCM118-36 |
|---|---|
| Dimensione massima del sensore (diam. mm) | 9(1/1.8") |
| Distorsione (% max) | <0.1 |
| Telecentricità (gradi max) | <0.1 |
| Attacco | C-Mount |
| Ingrandimento (x) | 0.250 |
| Campo visivo dell'oggetto (dia. mm) | 36 |
| Distanza di lavoro (mm) | 110±2 |
| Migliore apertura (F/#) | 4.6 |
| MTF30 (lp/mm) | >180 |
| Profondità di campo (mm) | ±7.0@F11 |
| Lunghezza I/O (mm) | 256±2 |
| Campo visivo con ICX274/687 (sensore 7.16x5.44) (mm x mm) | 28.6x21.8 |
| Campo visivo con EV76C570 (sensore 7.2x5.4) (mm x mm) | 28.8x21.6 |
| Lunghezza (mm) | 128.3 |
| Peso (kg) | 0.4 |
| Illuminazione LED telecentrica compatibile | LS-VCL-36-XW-Y |
Applicazioni
- Applicazioni di imaging industriale (FOV standard 26 a 240 mm)
Compatibile con questo componente
Telecamere compatibili con questo obiettivo
- Telecamera a scansione area, 5.0 MP, GigE, Colore (LS-CR050-23GC)$149.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 0.3 MP, USB3, Colore/Mono (LS-BL-AU33GC/M)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 1.3 MP, USB3, Colore (LS-BL-AU133GC/M-B)$179.00 · Acquista ora
- GigE telecamera a scansione area, serie D con sensore CCD, 1.9 MP, GigE, Colore/Grigio (LS-MV-D200C-GE/M)$209.00 · Acquista ora
- Telecamera a scansione area, 6.3 MP, GigE, Colore (LS-CR060-18GC)$219.00 · Acquista ora
- Telecamera a scansione area USB3.0, 8.3 MP, USB3, Colore (LS-MV-836UC50-RS)$269.00 · Acquista ora
Adattatori
- Anello adattatore da C a CS mount, altezza 1 mm (LS-C-CS-1) per CS-mount telecamere$39.00 · Acquista ora
- Anello adattatore da C a CS mount, altezza 10 mm (LS-C-CS-10) per CS-mount telecamere$39.00 · Acquista ora
Altre dimensioni nell'obiettivo Bi-telecentrico per telecamere 1/1.8" (serie VCM118)
| Modello | Dimensioni | Prezzo | Disponibilità | Link |
|---|---|---|---|---|
| LS-VCM118-26-AL | 0.348x, DFO 72 mm, 1/1.8", C-Mount | $999.00 | 5 disponibili in magazzino | Veda |
| LS-VCM118-26 | 0.346x, DFO 73 mm, 1/1.8", C-mount | $999.00 | 2 disponibili in magazzino | Veda |
| LS-VCM118-36-AL | 0.25x, DFO 111 mm, 1/1.8", C-Mount | $1,169.00 | 5 disponibili in magazzino | Veda |
| LS-VCM118-42-AL | 0.217x, DFO 119 mm, 1/1.8", C-Mount | $1,259.00 | 4 disponibili in magazzino | Veda |
| LS-VCM118-42 | 0.214x, DFO 118 mm, 1/1.8", C-mount | $1,279.00 | 4 disponibili in magazzino | Veda |
| LS-VCM118-48-AL | 0.188x, DFO 128 mm, 1/1.8", C-Mount | $1,379.00 | 5 disponibili in magazzino | Veda |
| LS-VCM118-48S-AL | 0.188x, DFO 138 mm, 1/1.8", C-mount | $1,379.00 | 3 disponibili in magazzino | Veda |
| LS-VCM118-48 | 0.188x, DFO 128 mm, 1/1.8", C-mount | $1,379.00 | 5 disponibili in magazzino | Veda |
| LS-VCM118-56-AL | 0.162x, DFO 138 mm, 1/1.8", C-Mount | $1,519.00 | 5 disponibili in magazzino | Veda |
| LS-VCM118-64-AL | 0.142x, DFO 187 mm, 1/1.8", C-Mount | $1,639.00 | 2 disponibili in magazzino | Veda |
| LS-VCM118-64P-AL | 0.141x, DFO 159 mm, 1/1.8", C-Mount | $1,639.00 | 3 disponibili in magazzino | Veda |
| LS-VCM118-72-AL | 0.126x, DFO 178 mm, 1/1.8", C-Mount | $1,789.00 | 4 disponibili in magazzino | Veda |
| LS-VCM118-80-AL | 0.113x, DFO 229 mm, 1/1.8", C-Mount | $1,929.00 | 5 disponibili in magazzino | Veda |
| LS-VCM118-90-AL | 0.1x, DFO 208 mm, 1/1.8", C-mount | $2,099.00 | 3 disponibili in magazzino | Veda |
| LS-VCM118-100-AL | 0.097x, DFO 254 mm, 1/1.8", C-Mount | $2,149.00 | 2 disponibili in magazzino | Veda |
| LS-VCM118-110-AL | 0.082x, DFO 251 mm, 1/1.8", C-Mount | $2,439.00 | 2 disponibili in magazzino | Veda |
| LS-VCM118-120-AL | 0.075x, DFO 280 mm, 1/1.8", C-mount | $2,609.00 | 2 disponibili in magazzino | Veda |
| LS-VCM118-136-AL | 0.066x, DFO 288 mm, 1/1.8", C-Mount | $2,889.00 | 3 disponibili in magazzino | Veda |
| LS-VCM118-150-AL | 0.061x, DFO 301 mm, 1/1.8", C-Mount | $3,089.00 | 3 disponibili in magazzino | Veda |
| LS-VCM118-170-AL | 0.053x, DFO 318 mm, 1/1.8", C-Mount | $3,469.00 | 3 disponibili in magazzino | Veda |
| LS-VCM118-190-AL | 0.047x, DFO 330 mm, 1/1.8", C-mount | $3,819.00 | 2 disponibili in magazzino | Veda |
| LS-VCM118-240-AL | 0.038x, DFO 410 mm, 1/1.8", C-Mount | $4,619.00 | 4 disponibili in magazzino | Veda |
| LS-VCM118-300-AL | C-mount | $4,649.00 preventivo | 4 disponibili in magazzino | Veda |
