Controllore di illuminazione per line-scan a scansione temporale (serie TPS)
Controllori di illuminazione

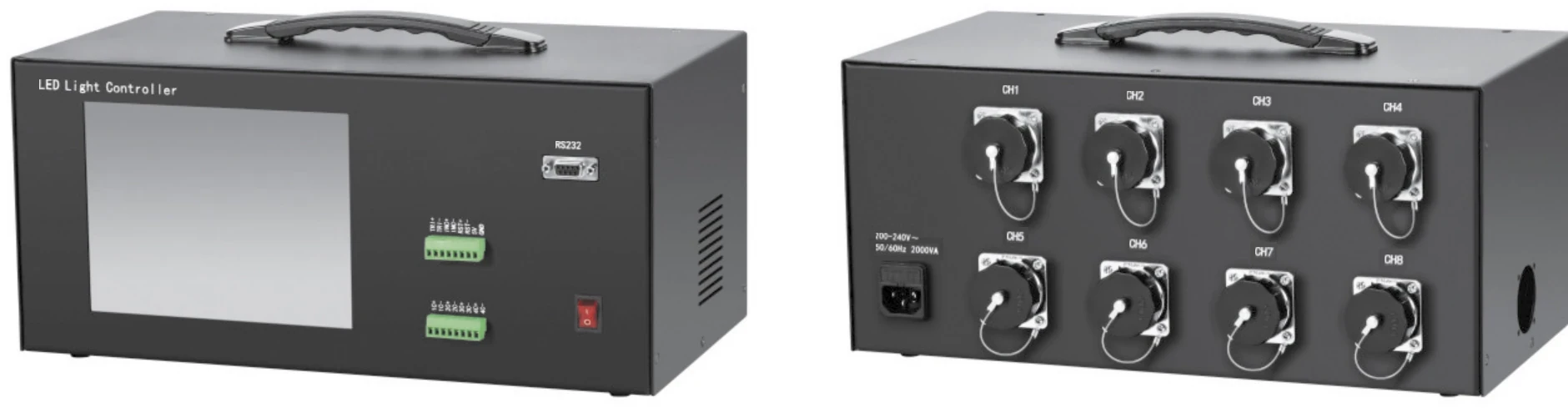

Controllore di illuminazione a scansione lineare a divisione di tempo, 8 can, 1500 W (LS-TPS481500B-8T)
Modello LS-TPS481500B-8T
Controllore di illuminazione per line scan a divisione temporale: un ingresso trigger può combinare liberamente i 8 canali per l'uscita; visualizzazione a schermo, comunicazione RS232, fissaggio a vite e ingresso trigger ad alta velocità con ottocoupler, con un ritardo massimo del trigger di 500 ns.
Caratteristiche
- Un ingresso trigger può combinare liberamente 8 canali per l'uscita
- Visualizzazione sullo schermo, impostazioni facili da confermare
- Comunicazione: RS232
- Montaggio: vite
- Ingresso trigger esterno con progettazione a optoaccoppiatore ad alta velocità, ritardo massimo del trigger 500ns
- Uscita integrata 5V, può alimentare un sensore
- Uscite per camera 4 con 5V segnali differenziali, possono attivare direttamente le telecamere
Specifiche
| Modello | LS-TPS481500B-8T |
|---|---|
| Temperatura/umidità di esercizio | 0~40 °C, 20~85 %UR (non condensante) |
| Temp./umidità di stoccaggio | -20~60 °C, 20~85 %UR (non condensante) |
| Metodo di alimentazione | Tensione costante |
| Modalità di controllo | Comunicazione RS232 |
| Tensione di ingresso | AC100-240V 50/60Hz |
| Canali | 8 |
| Tensione di uscita | DC 48V |
| Tensione trigger differenziale | 5V |
| Tensione di trigger a singolo terminale | C12V~24V (corrente circa 5.6mA) (come stampato) |
| Tensione di uscita della fotocamera | 5V |
| Tensione di reset | DC12V-24V |
| Potenza totale | 1500W |
| Porta di uscita | connettore aerea a dia.24 5 poli |
| Ritardo trigger | <500ns |
| Metodo di raffreddamento | Raffreddamento forzato |
| Dimensioni | 387.8 x 227.9 x 179 mm |
| Porta trigger | Ingresso trigger single-ended TRI+/TRI- (DC12-24V, NPN o PNP); ingresso trigger differenziale INC+/INC- (5V); ingresso reset RST+/RST- (5-24V); uscita 5V/GND 5V; uscita 1C+/1C- ... uscita 4C+/4C- della telecamera 1-4 (5V differenziale) |
| Temporizzazione del trigger | Segnale di reset mantenuto per più di 50μs; dopo il reset l'uscita riparte dalla prima combinazione |
| Pannello | Schermo del display (impostazioni), prese RS232, porta trigger, interruttore AC; retro: uscite di luce 8 (connettore aerea a dia.24-5 poli, ciascuna controllabile separatamente), presa AC |
| Montaggio | 4-M3 filetti, profondità 5 (rimuovere i piedini) |
| Dimensioni (mm) | 383 W (330 + 26.5 base) x 179 H (173 corpo) x 205 D (227.9 complessivo); posteriore 387.8 largo |
| Potenza totale (W) | 1500 |
| Peso di spedizione | 4.20 kg |
Applicazioni
- Imaging a line scan con divisione temporale (multi-luce, sequenziale) con le luci per line scan a divisione temporale
