Controllori di illuminazione

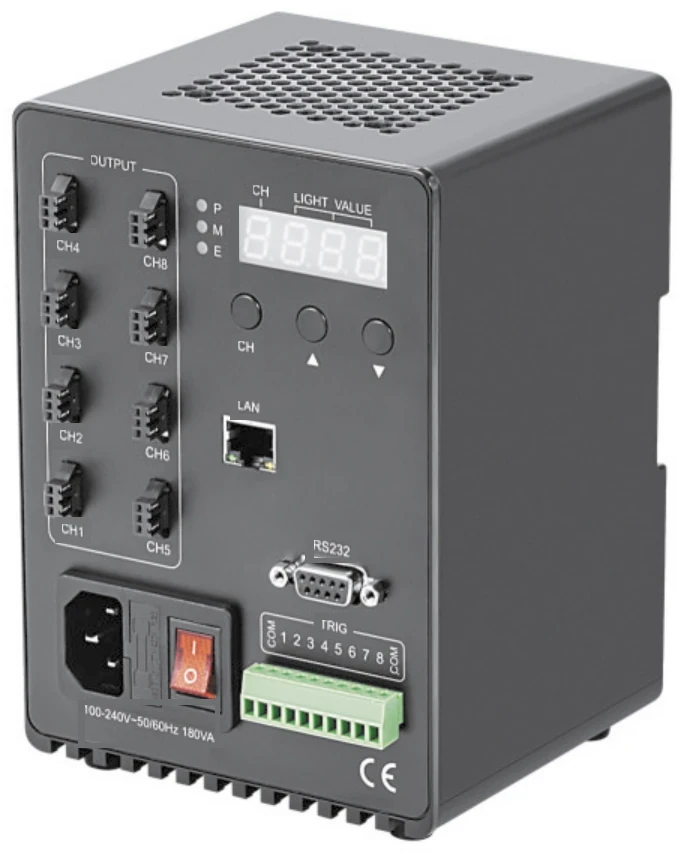

Controller a corrente costante programmabile, 8 canali, 96 W (LS-CPL2496C-8TD)
Modello LS-CPL2496C-8TD
Controller a corrente costante programmabile: qualsiasi canale trigger può essere fornito con una sequenza di trigger, fino a 32 sequenze di trigger possono essere programmate con luminosità, larghezza d'impulso e fonte di trigger impostati per sequenza; RS232 e comunicazione Ethernet, montaggio a vite o su barra DIN e ingresso trigger a ottocoupler ad alta velocità.
Caratteristiche
- Triggering programmabile: qualsiasi canale trigger può essere configurato con una sequenza di trigger
- Fino a 32 sequenze trigger possono essere programmate; luminosità, larghezza dell'impulso e sorgente trigger possono essere impostate per ciascuna
- Comunicazione: RS232 e Ethernet
- Montaggio: vite o rail DIN
- Ingresso trigger esterno con design a optoaccoppiatore ad alta velocità, veloce e affidabile
Specifiche
| Modello | LS-CPL2496C-8TD |
|---|---|
| Temperatura/umidità di esercizio | 0~40 °C, 20~85 %UR (non condensante) |
| Temp./umidità di stoccaggio | -20~60 °C, 20~85 %UR (non condensante) |
| Metodo di alimentazione | Corrente costante |
| Modalità di controllo della luce | Controllo della corrente variabile; pulsanti del pannello / RS232 / Ethernet |
| Livelli di luminosità | 0-255 |
| Uscita larghezza impulso | 0-999us (ms), unità commutabile |
| Tensione di ingresso | AC200-240V 50/60Hz |
| Canali | 8 |
| Tensione di uscita | DC 24V |
| Corrente di uscita massima | 4A (corrente massima per canale 2A) |
| Potenza totale | 96W |
| Porta di uscita | SMP-03V-BC (1: uscita+ 2: NC 3: uscita-) |
| Tensione trigger esterna | DC12-24V (corrente circa 5.6mA) |
| Ritardo trigger | <10us |
| Metodo di raffreddamento | Raffreddamento forzato |
| Peso | fino a 720g |
| Dimensioni | 116 x 114.4 x 164.8 mm |
| Pulsanti | CH = canale / interruttore funzione (H1 = modalità accensione costante, H0 = modalità spegnimento costante); ▲ aumenta; ▼ diminuisci |
| Indicazioni | P acceso in fase di accensione normale; M acceso in modalità avanzata; E acceso in caso di guasto del controller |
| Porta trigger | COM (comune, non polarizzato), 1-8 (CH1-CH8 ingressi trigger esterni), COM; DC12-24V; un singolo trigger può alimentare uno o più canali; qualsiasi segnale trigger può impostare la luminosità e la larghezza d'impulso di qualsiasi canale |
| Montaggio | Vite o rail DIN |
| Dimensioni (mm) | 116 W x 164.8 H (158 corpo) x 114.4 D (103 / 75; chiusura DIN 50 x 71) |
| Potenza totale (W) | 96 |
