Controllore di illuminazione sequenziale a multi-canal (serie TPS)
Controllori di illuminazione

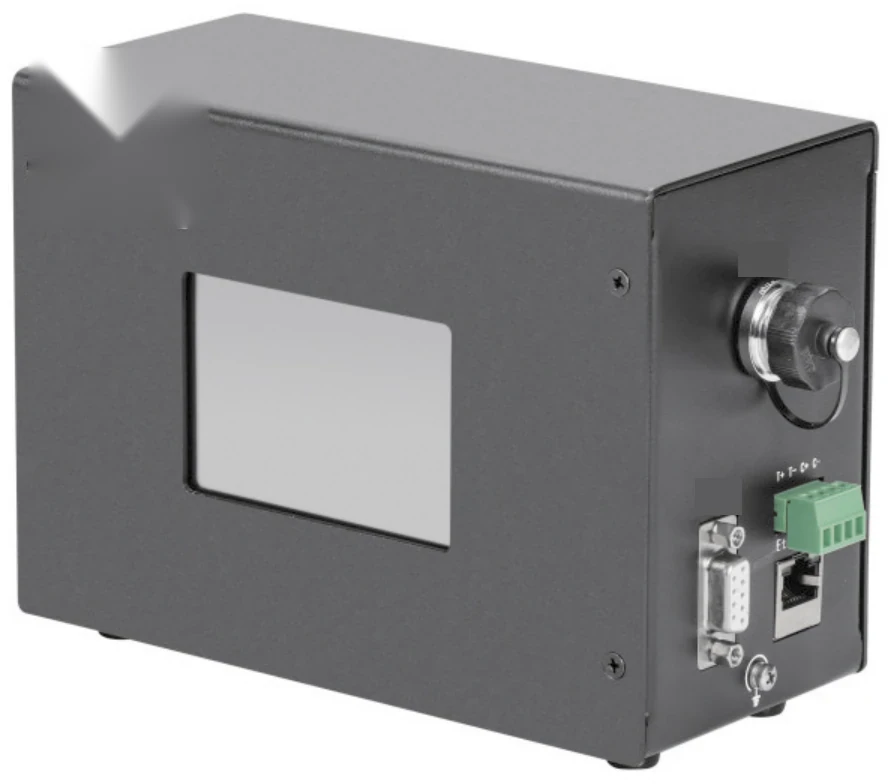

Controllore di illuminazione multicanale con sequenziamento, 8 ch, 120 W (LS-TPS24120C-8TD)
Modello LS-TPS24120C-8TD
Controllore di illuminazione sequenziale a multi-canal: accende le luci CH1 a CH8 in sequenza e genera un segnale sincronizzato alla telecamera; modalità trigger esterno, interno e soft; ogni canale di uscita può essere attivato o disattivato singolarmente; RS232 / Ethernet con software per PC per il controllo remoto; montaggio a vite o su barra DIN.
Caratteristiche
- Luce CH1->CH8 in sequenza e genera il segnale della telecamera in modo sincrono
- Tre modalità di trigger: trigger esterno, trigger interno, trigger software
- Ogni canale di uscita può essere attivato o disattivato individualmente
- RS232 / Comunicazione Ethernet con software per PC, controllo remoto possibile
- Montaggio: vite o rail DIN
- Uscita segnale della fotocamera 12V, non necessita di alimentazione esterna
Specifiche
| Modello | LS-TPS24120C-8TD |
|---|---|
| Temperatura/umidità di esercizio | 0~40 °C, 20~85 %UR (non condensante) |
| Temp./umidità di stoccaggio | -20~60 °C, 20~85 %UR (non condensante) |
| Metodo di alimentazione | Tensione costante |
| Modalità di controllo della luce | controllo PWM a 0-255 livelli; schermo touch / RS232 / Ethernet |
| Larghezza dell'impulso del flash | 0~999 ms (1ms passi) |
| Frequenza PWM | 141KHz |
| Tensione di ingresso | AC100-240V 50/60Hz |
| Canali | 8 |
| Tensione di uscita | DC 24V |
| Corrente di uscita massima | 5A |
| Potenza totale | 120W |
| Porta di uscita | connettore aeronautico a dia.16 poli 9 (1: 24V+ 2: L1- 3: L2- 4: L3- 5: L4- 6: L5- 7: L6- 8: L7- 9: L8-) |
| Tensione trigger esterna | DC5V~24V (corrente circa 5.6mA) |
| Ritardo trigger | <10μs |
| Metodo di raffreddamento | Raffreddamento forzato |
| Porta trigger | T+ / T- ingresso trigger esterno; C+ / C- uscita segnale trigger della telecamera (DV12V come stampato, cioè 12 V, non necessita di alimentazione esterna); isolato tramite optoaccoppiatore, NPN o PNP |
| Pannello | Porta Ethernet, porta di uscita, presa RS232, porta trigger, terminale FG (terra del telaio), presa AC e interruttore, ventola |
| Esempio di sincronizzazione del trigger | Trigger interno, periodo 10ms, tempo di accensione della luce 1ms, trigger di bordo ascendente della fotocamera, ritardo di uscita della fotocamera 100us, larghezza d'impulso del segnale della fotocamera 500us |
| Montaggio | Vite o C45 rail DIN 35 |
| Dimensioni (mm) | 87.75 W (79.5 / 44.5) x 126 H (120 corpo) x 170 D (140; 11.5 frontale, 3.4 posteriore) |
| Potenza totale (W) | 120 |
| Peso di spedizione | 0.90 kg |
Applicazioni
- Illuminazione sequenziale a multi-canal (multi-zona) con luci sequenziali a multi-canal
