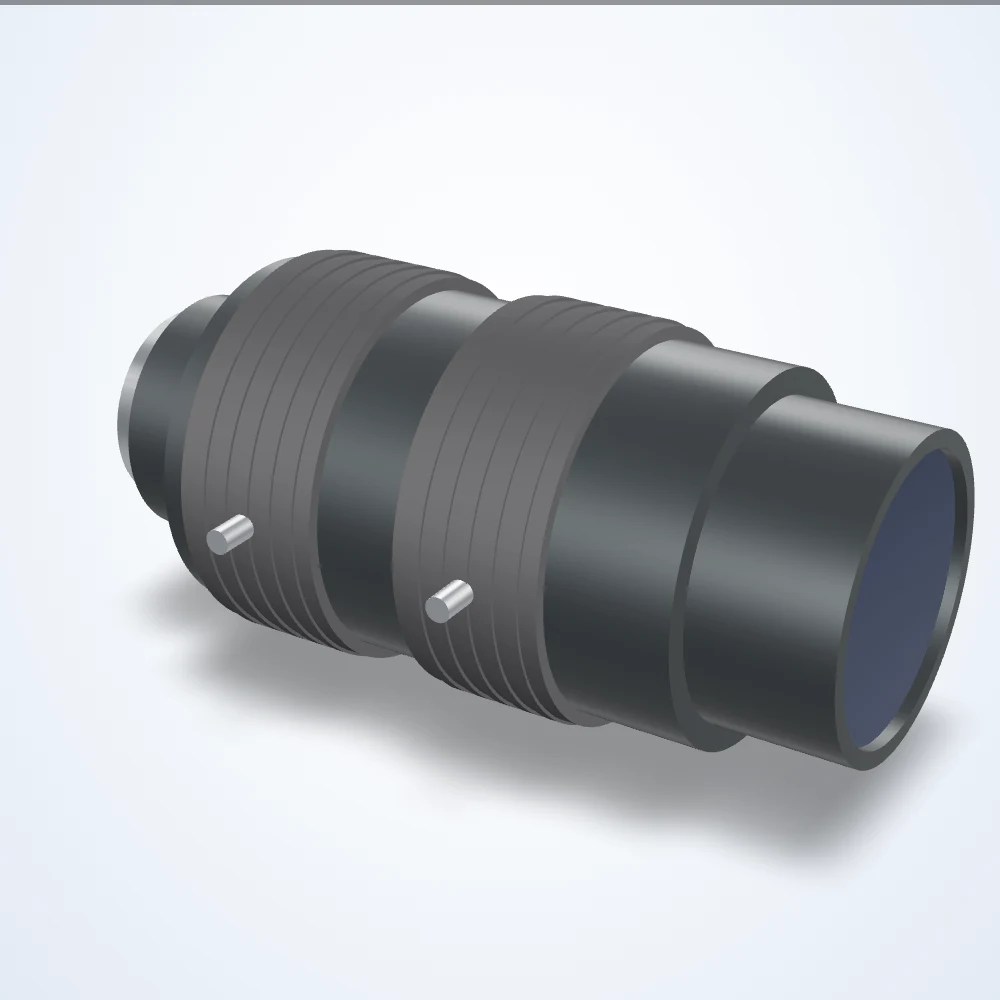

Illustrazione renderizzata: il prodotto reale potrebbe differire nell'aspetto.
Obiettivi telecentrici
Obiettivo telecentrico 0.69 - 0.88×, 2/3", C-mount (LS-TCL-0004)
Modello LS-TCL-0004
Obiettivo telecentrico con ingrandimento costante lungo la profondità di campo, per misurazioni e controllo dimensionale senza errori prospettici. Distanza di lavoro 111.0mm.
Specifiche
| Modello | LS-TCL-0004 |
|---|---|
| Ingrandimento | 0.8x / 0.88x / 0.69x |
| Distanza di lavoro | 111.0mm |
| Formato sensore max. | 2/3" |
| Attacco | C-mount |
| Distorsione | 0.8x: -0.009%, 0.88x: 0.005%, 0.69x: -0.001% (TV) |
| Apertura (max) | Telecentrico |
| Lunghezza focale posteriore | In aria 14.7 mm |
| Dimensioni (diametro x lunghezza, mm) | 50 x 100.4 |
| Elemento | 8 gruppi di 11 elementi |
| Posizione pupilla di uscita | -166.5mm / -381.4mm / -75.6mm |
| Distanza flangia | 17.526mm in aria |
| Controllo della messa a fuoco | Manuale |
| Diametro frontale | 30 mm |
| Diametro eff. frontale / posteriore | Frontale 30.0 mm / Posteriore 14.0 mm |
| Cerchio immagine | 11 mm |
| Dimensione immagine | 6.6x8.8mm |
| Dimensioni formato immagine | 8.8 mm x 6.6 mm |
| Controllo diaframma | Manuale |
| Tipo di obiettivo | Telecentrico |
| N.a. (oggetto) | 0.097 / 0.130 / 0.080 |
| Obiettivo n.a. | 0.07 - 0.07 - 0.07 |
| Intervallo di temperatura di funzionamento | -10 a +50 °C |
| Lunghezza complessiva (due posizioni disegnate) | 121.5 mm (0.88x) / 100.4 mm (0.69x) |
| Risoluzione (coppie di linee / mm @ centro) | 120 |
| Ingrandimento di ripresa | 0.69x 0.80x 0.88x |
| Campo di mira (0.8x) | V 8.2mm, H 11.0mm, D 13.7mm |
| Intervallo di ripresa @ 1/1.8″ | 10.4×7.8 - 9.0×6.7 -8.2×6.1 |
| Intervallo di ripresa @ 1/2″ | 9.3×7.0 - 8.0×6.0 - 7.3×5.5 |
| Intervallo di ripresa @ 2/3″ | 12.7×9.6 - 11.0×8.2 - 10.0×7.5 |
| Spettro | Visibile |
| Intervallo di temperatura di stoccaggio | -20~+60 C |
| Telecentricità | 99% |
| Tipo | 0.8x (0.69x-0.88x) telecentrico varifocale |
| W.d(mm) | 111.0 - 111.0 - 111.0 |
| Peso (g) | 290 |
