Obiettivi telecentrici

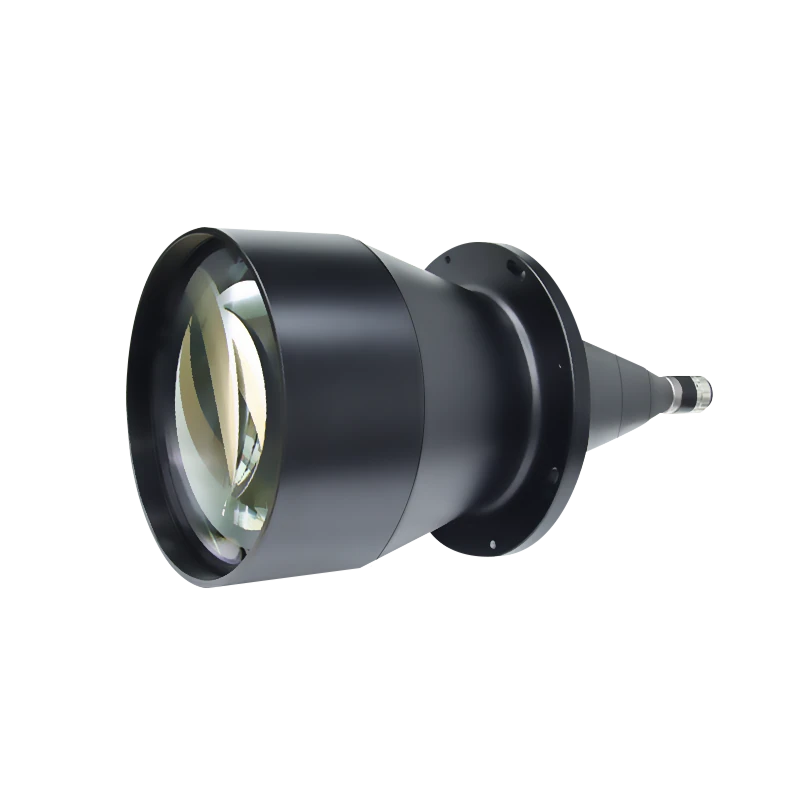

Obiettivo bi-telecentrico per sensore 2/3", 0.053x, DFO 372 mm, C-mount (LS-HF372-0053X23)
Modello LS-HF372-0053X23
Obiettivo bi-telecentrico C-mount per fotocamere con superficie target 2/3" (dia. 11 mm), con percorso ottico telecentrico bilaterale a distorsione ultra-bassa, ampia profondità di campo e errore di misura hardware inferiore a 0.3 pixel su tutto il campo visivo; versioni coassiali integrate (suffisso C).
Caratteristiche
- Supporto massimo per telecamera con bersaglio da 2/3" di diametro 11 mm
- Eccellente percorso ottico telecentrico bilaterale, design a bassissima distorsione
- Design con grande profondità di campo per prodotti di imaging con grandi differenze di altezza
- Regolazione ad alta precisione: errore di misura hardware nel campo visivo totale < 0.3 pixel
- Struttura di fissaggio leggera progettata per funzionare stabilmente ad alta velocità
- Differenziazione ultra elevata
- Versioni con illuminazione coassiale integrata (suffisso C)
- WD=110mm, ingrandimento 0.3X, DOF 7mm, distorsione TV<0.03%.
- Elimina parallasse e distorsione .
- Costruzione metallica compatta; rivestimento multistrato; l'ingrandimento non cambia rispetto alla profondità.
- Adatto alla misurazione di parti meccaniche, ispezione di componenti elettronici, ispezione del vetro e altre applicazioni speciali.
Specifiche
| Modello | LS-HF372-0053X23 |
|---|---|
| Attacco | C |
| Dimensione del sensore | 2/3" dia.11mm |
| Tipo | Obiettivo telecentrico |
| Ingrandimento | 0.053 |
| DOF | 157mm |
| F/NO | F4.9 |
| MTF>0.3 (LP/mm) | 180 |
| Grado di telecentricità | <0.1° |
| Distorsione | <0.1% |
| Materiale principale | Lega di Alluminio + Vetro ottico |
| Design personalizzato | Supportato |
| Formato sensore | 2/3"dia. 11.4mm |
| Distanza di lavoro (mm) | 372 |
| Apertura | F4.9 |
| Peso di spedizione | 3.07 kg |
Applicazioni
- Prodotti per imaging con grandi differenze di altezza (grande profondità di campo)
Compatibile con questo componente
Telecamere compatibili con questo obiettivo
- Telecamera a scansione area, 5.0 MP, GigE, Colore (LS-CR050-23GC)$149.00 · Acquista ora
- USB3.0 telecamera a scansione area, 2.5 MP, USB3, Colore/Mono (LS-MV-231UC/M170-GS)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 0.3 MP, USB3, Colore/Mono (LS-BL-AU33GC/M)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 1.3 MP, USB3, Colore (LS-BL-AU133GC/M-B)$179.00 · Acquista ora
- Telecamera a scansione area, 6.3 MP, GigE, Colore (LS-CR060-18GC)$219.00 · Acquista ora
- Telecamera a scansione area USB3.0, 8.3 MP, USB3, Colore (LS-MV-836UC50-RS)$269.00 · Acquista ora
Adattatori
- Anello adattatore da C a CS mount, altezza 1 mm (LS-C-CS-1) per CS-mount telecamere$39.00 · Acquista ora
- Anello adattatore da C a CS mount, altezza 10 mm (LS-C-CS-10) per CS-mount telecamere$39.00 · Acquista ora
Altre dimensioni nella serie Bi-obiettivo telecentrico per sensore 2/3" (serie X23)
| Modello | Dimensioni | Prezzo | Disponibilità | Link |
|---|---|---|---|---|
| LS-HF110-1X23 | 1x, DFO 110 mm, 2/3", C-mount | $699.00 | 4 disponibili in magazzino | Veda |
| LS-HF110-1X23C | 1x, DFO 110 mm, 2/3", C-mount | $699.00 | 3 disponibili in magazzino | Veda |
| LS-HF110-08X23 | 0.8x, DFO 110 mm, 2/3", C-mount | $739.00 | 3 disponibili in magazzino | Veda |
| LS-HF110-08X23C | 0.8x, DFO 110 mm, 2/3", C-mount | $739.00 | 5 disponibili in magazzino | Veda |
| LS-HF110-07X23 | 0.7x, WD 110 mm, 2/3" | $819.00 | 4 disponibili in magazzino | Veda |
| LS-HF110-05X23 | 0.5x, distanza di lavoro 110 mm, 2/3", C-mount | $839.00 | 5 disponibili in magazzino | Veda |
| LS-HF110-05X23C | 0.5x, distanza di lavoro 110 mm, 2/3", C-mount | $839.00 | 3 disponibili in magazzino | Veda |
| LS-HF178-05X23 | 0.5x, distanza di lavoro 178 mm, 2/3", C-mount | $839.00 | 2 disponibili in magazzino | Veda |
| LS-HF110-04X23 | 0.4x, WD 110 mm, 2/3" | $1,029.00 | 3 disponibili in magazzino | Veda |
| LS-HF110-03X23 | 0.3x, DFO 110 mm, 2/3", C-mount | $1,039.00 | 3 disponibili in magazzino | Veda |
| LS-HF110-03X23C | 0.3x, DFO 110 mm, 2/3", C-mount | $1,039.00 | 4 disponibili in magazzino | Veda |
| LS-HF178-03X23 | 0.3x, DFO 178 mm, 2/3", C-mount | $1,039.00 | 3 disponibili in magazzino | Veda |
| LS-HF178-0265X23 | 0.265x, DFO 178 mm, 2/3", C-mount | $1,099.00 | 3 disponibili in magazzino | Veda |
| LS-HF200-022X23 | 0.22x, DFO 200 mm, 2/3", C-mount | $1,209.00 | 4 disponibili in magazzino | Veda |
| LS-HF178-02X23 | 0.2x, DFO 178 mm, 2/3", C-mount | $1,279.00 | 2 disponibili in magazzino | Veda |
| LS-HF238-L90-015X23 | 0.15x, DFO 238 mm, 2/3", C-mount | $1,519.00 | 2 disponibili in magazzino | Veda |
| LS-HF200-014X23 | 0.14x, DFO 200 mm, 2/3", C-mount | $1,579.00 | 3 disponibili in magazzino | Veda |
| LS-HF110-018X23 | 0.18x, WD 110 mm, 2/3" | $1,599.00 | 4 disponibili in magazzino | Veda |
| LS-HF158-0718X23 | 0.178x, DFO 158 mm, 2/3", C-mount | $1,619.00 | 5 disponibili in magazzino | Veda |
| LS-HF250-012X23 | 0.12x, DFO 250 mm, 2/3", C-mount | $1,759.00 | 2 disponibili in magazzino | Veda |
| LS-HF250-0095X23 | 0.095x, DFO 250 mm, 2/3", C-mount | $2,069.00 | 3 disponibili in magazzino | Veda |
| LS-HF290-0078X23 | 0.78x, DFO 290 mm, 2/3", C-mount | $2,399.00 | 3 disponibili in magazzino | Veda |
| LS-HF320-0063X23 | 0.063x, DFO 320 mm, 2/3", C-mount | $2,839.00 | 2 disponibili in magazzino | Veda |
| LS-HF398-006X23 | 0.06x, WD 398 mm, 2/3" | $3,699.00 | 5 disponibili in magazzino | Veda |
Vedi tutti i modelli 29 nella serie Obiettivo bi-telecentrico per sensore 2/3" (X23)
Obiettivi telecentrici simili
LS-XR-5M0064-320 · 0.063x, Distanza di lavoro 320 mm, 2/3", C-mountLS-XR-5M0095-250 · 0.095x, Distanza di lavoro 250 mm, 2/3", C-mountLS-SDM216 · 0.053x, Distanza di lavoro 372 mm, 2/3", C-mountLS-S12DM150 · 0.053x, Distanza di lavoro 300 mm, 1/2", C-mountLS-VCM230B-240-AL · 0.048x, Distanza di lavoro 410 mm, 2/3", C-MountLS-SDM240H · 0.048x, Distanza di lavoro 410 mm, 2/3", C-mountLS-SDM190H · 0.06x, Distanza di lavoro 330 mm, 2/3", C-mountLS-VCM230-190-AL · 0.06x, Distanza di lavoro 330 mm, 2/3", C-mountLS-VCM120-150-AL · 0.054x, Distanza di lavoro 301 mm, 1/2", C-MountLS-S125DM136 · 0.053x, Distanza di lavoro 288 mm, 1/2.5", C-mount
