Telecamere a livello di scheda

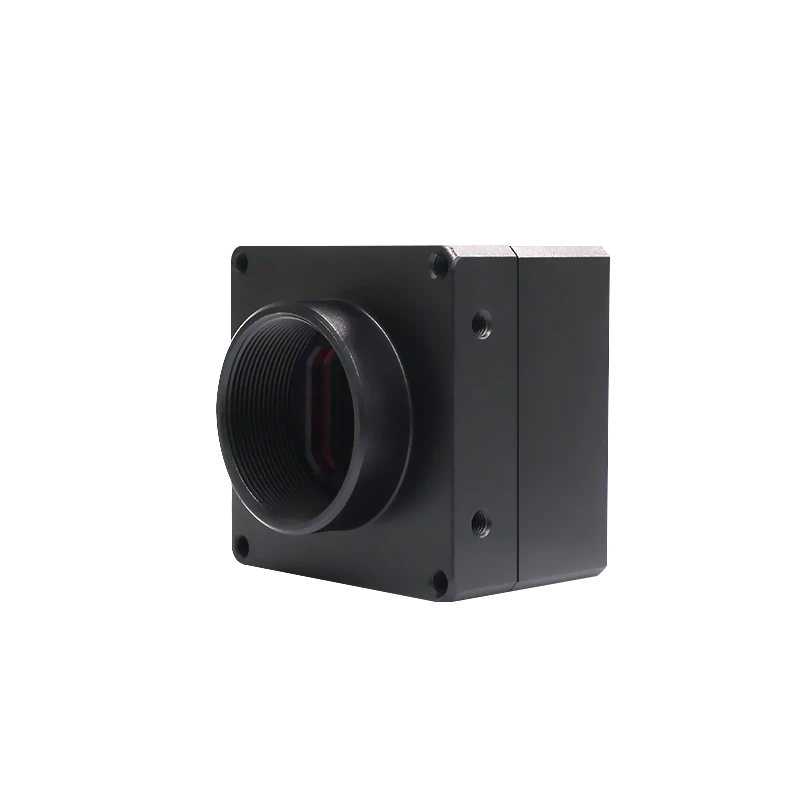

GigE telecamera su scheda / modulo, 20 MP, GigE, Colore/Mono (LS-BL-2000RC/M-GE)
Modello LS-BL-2000RC/M-GE
Moduli per fotocamere Gigabit Ethernet su scheda singola progettati per essere compatibili con gli standard GigE Vision e GenICam, pienamente compatibili con i principali software di visione come LabVIEW, Halcon e VisionPro. Adatti per elettronica/semiconduttori, automazione industriale, alimentare e bevande, imballaggio farmaceutico e misurazione immagini.
Caratteristiche
- Progettazione su scheda singola, dimensioni ridotte, ultra sottile
- L'integrazione nel sistema embedded è più comoda e integrata
- Supporta l'output in formato senza perdita di 16bit livelli di grigio e 48bit colori
- Opzioni multiple disponibili: scheda singola / interfaccia C / interfaccia M12
- IO programmabile, supporta trigger esterno e fotografia sincrona con flash
- Supporta PC Linux e ARM Linux, integrabile in dispositivi embedded
- Compatibile con i protocolli di visione; funziona con Halcon, VisionPro, LabVIEW e altri software di visione
- Include IO programmabile.
- Supporta l'uscita in formato senza perdita mono 16bit e a colori 48bit.
- Disponibili diverse opzioni: scheda singola, interfaccia C, interfaccia M12.
- Supporta sistemi Linux per PC e sistemi Linux ARM.
- Compatibile con protocollo Vision e altri software di visione di altre marche.
Specifiche
| Modello | LS-BL-2000RC/M-GE |
|---|---|
| Interfaccia | GigE (GigE Vision, GenICam) |
| Dimensioni modulo scheda singola | Piastra 40 x 40 mm (disegno) |
| Dimensioni della telecamera montata | Frontale 43 x 43 mm, C-mount (Bocca C 1-32UN, profondità 8) (disegno) |
| Sensore | 1" CMOS |
| Otturatore | Inizio scatto progressivo, globale |
| Colore/Mono | Colore/Mono |
| Dimensione pixel | 2.4umx2.4 μm |
| Risoluzione | 20MP |
| Frequenza di fotogrammi | 5488X3672@6FPS |
| Larghezza del pixel in uscita | 12bit |
| Sensibilità | 462mV 1/30s / 388mV 1/30s |
| GPIO | Input di trigger 1, uscita flash 1 |
| Guadagno massimo | 22 |
| Tempo di esposizione (ms) | 0.044~11534.3 |
| Larghezza AD | 12bit |
| Frame buffer | 128MB |
| Dati personalizzati della telecamera | 2KB |
| Formato uscita video | Bayer GR 8/12bit / Mono 8/12bit |
| SNR | 40dB |
| Protocollo standard visivo | GigE Vision V1.2 , GenICam |
| Attacco obiettivo | C |
| Interfaccia dati | GigE |
| Alimentatore | 12~24V |
| Alimentazione | 2.5W |
| Dimensioni | 43x43x28.7mm (escludendo la base dell'obiettivo e l'interfaccia del guscio posteriore) |
| Peso | 75g |
| Temperatura | Temperatura di lavoro: 0~50° |
| Sistema operativo | Sistemi WINXP, WIN7/8/10 32-bit e 64-bit, driver per Linux e ARM Linux, driver per piattaforma Android, sistemi MAC OS |
| Driver | Componente Directshow Componente dedicato Halcon Componente dedicato Labview Driver OCX Componente TWAIN |
| Pacchetto linguaggio di programmazione | Supporta risoluzione personalizzata di dimensioni arbitrarie ROI, regolazione del contrasto e gamma, regolazione della saturazione, correzione del bilanciamento del bianco, correzione del livello nero, correzione personalizzata dei punti morti, accelerazione del processamento delle immagini ISP, riduzione del rumore 3D, tabella LUT personalizzata, regolazione del tasso di fotogrammi, nome personalizzato della telecamera e molto altro |
| Risoluzione @ frequenza fotogrammi | 5488×3672@6FPS |
| Modalità otturatore | Shutter a rullo |
| Pixel efficaci | 20MP |
| Gamma dinamica | 72dB |
| Guadagno massimo (multiplo) | 22 |
| Intervallo tempo di esposizione (ms) | 0.044~11534.3 |
| Profondità di bit dei pixel | 12bit |
| Mono / Colore | Colore/Mono |
| Tensione | 12~24V |
Applicazioni
- Elettronica / semiconduttore
- Automazione industriale
- Alimenti e bevande
- Imballaggi farmaceutici
- Misurazione di immagini
Compatibile con questo componente
Obiettivi per questa fotocamera C-mount
- 12 mm, 4/3", Obiettivo per visione artificiale industriale C-mount$159.00 · Acquista ora
- 16 mm, 4/3", Obiettivo per visione artificiale industriale C-mount$169.00 · Acquista ora
- 25 mm, 4/3", Obiettivo per visione artificiale industriale C-mount$179.00 · Acquista ora
- Obiettivo per visione artificiale industriale 8 mm, 1", 5 MP, C-mount$179.00 · Acquista ora
- Serie obiettivi FA, 6 mm, 1.1", C-Mount$179.00 · Acquista ora
- 35 mm, 4/3", Obiettivo per visione artificiale industriale C-mount$189.00 · Acquista ora
Cavi e schede di acquisizione
- Cavo dati per telecamera, connettore M12 8-pin, maschio verso RJ45, 1 m, per uso con catene portacavi e bracci robotici (LS-ACG-M12X8M-RJ45-SF-1M)$39.00 · Acquista ora
- Cavo dati per telecamera, connettore M8 12-pin, maschio verso RJ45, 1 m (LS-ACG-M12X8M-RJ45-ST-1M)$39.00 · Acquista ora
- Cavo dati per telecamera, RJ45 (con perno di bloccaggio) a RJ45, 1 m (LS-ACG-RJ45S-RJ45-ST-1M)$39.00 · Acquista ora
- Cavo dati telecamera, connettore M12 8-pin, da maschio a RJ45, 1 m, uso in catena di traino (LS-ACG-M12X8M-RJ45-HF-1M)$39.00 · Acquista ora
- Cavo dati per telecamera, connettore M12 8-pin, maschio verso RJ45, 3 m, per uso con catene portacavi e bracci robotici (LS-ACG-M12X8M-RJ45-SF-3M)$39.00 · Acquista ora
- Cavo dati per telecamera, connettore M12 8-pin, maschio verso RJ45, 3 m, per uso con catene portacavi e bracci robotici (LS-ACG-M12X8M-RJ45-SF-WP-3M)$39.00 · Acquista ora
Altri dimensioni nella serie Telecamera / modulo a scheda GigE (BL-...-GE)
| Modello | Dimensioni | Alimentazione | Prezzo | Disponibilità | Link |
|---|---|---|---|---|---|
| LS-BL-134GC/M-GE | 1.3 MP, GigE, Colore/Monocromatico | 2.66 W | $209.00 | 7 disponibili in magazzino | Veda |
| LS-BL-506RC/M-GE | 5.1 MP, GigE, Colore/Monocromatico | $209.00 | 4 disponibili in magazzino | Veda | |
| LS-BL-1201RC/M-GE | 12 MP, GigE, Colore/Monocromatico | 2.66 W | $209.00 | 8 disponibili in magazzino | Veda |
| LS-BL-1202RC/M-GE | 12 MP, GigE, Colore/Monocromatico | $209.00 | 7 disponibili in magazzino | Veda | |
| LS-BL-2000RC/M-GE-CS | 20 MP, GigE, Colore | $209.00 | 8 disponibili in magazzino | Veda | |
| LS-BL-500RC/M-GE-CS | 5.1 MP, GigE, Colore/Monocromatico | $209.00 | 4 disponibili in magazzino | Veda | |
| LS-BL-134GC/M-GE-CS | 1.3 MP, GigE, Colore | $209.00 | 8 disponibili in magazzino | Veda | |
| LS-BL-500RC-GE/M | 5.1 MP, GigE, Colore/Monocromatico | 2.66 W | $209.00 | 3 disponibili in magazzino | Veda |
