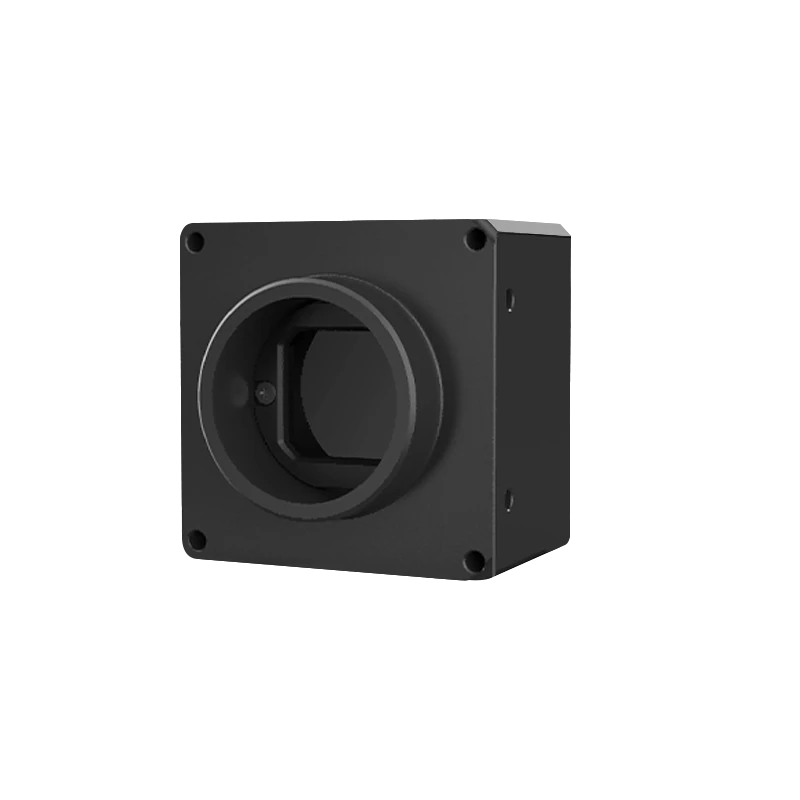

GigE telecamera su scheda / modulo, 12 MP, GigE, Colore/Mono (LS-BL-1201RC/M-GE)
Modello LS-BL-1201RC/M-GE
Moduli per fotocamere Gigabit Ethernet su scheda singola progettati per essere compatibili con gli standard GigE Vision e GenICam, pienamente compatibili con i principali software di visione come LabVIEW, Halcon e VisionPro. Adatti per elettronica/semiconduttori, automazione industriale, alimentare e bevande, imballaggio farmaceutico e misurazione immagini.
Caratteristiche
- Progettazione su scheda singola, dimensioni ridotte, ultra sottile
- L'integrazione nel sistema embedded è più comoda e integrata
- Supporta l'output in formato senza perdita di 16bit livelli di grigio e 48bit colori
- Opzioni multiple disponibili: scheda singola / interfaccia C / interfaccia M12
- IO programmabile, supporta trigger esterno e fotografia sincrona con flash
- Supporta PC Linux e ARM Linux, integrabile in dispositivi embedded
- Compatibile con i protocolli di visione; funziona con Halcon, VisionPro, LabVIEW e altri software di visione
- Include IO programmabile.
- Supporta l'uscita in formato senza perdita mono 16bit e a colori 48bit.
- Disponibili diverse opzioni: scheda singola, interfaccia C, interfaccia M12.
- Supporta sistemi Linux per PC e sistemi Linux ARM.
- Compatibile con protocollo Vision e altri software di visione di altre marche.
Specifiche
| Modello | LS-BL-1201RC/M-GE |
|---|---|
| Interfaccia | GigE (GigE Vision, GenICam) |
| Dimensioni modulo scheda singola | Piastra 40 x 40 mm (disegno) |
| Dimensioni della telecamera montata | Frontale 43 x 43 mm, C-mount (Bocca C 1-32UN, profondità 8) (disegno) |
| Sensore | 1/1.7" CMOS |
| Pixel effettivi | 12MP |
| Dimensione pixel | 1.85 μm |
| Colore | Colore/Mono |
| Otturatore | Rotazione |
| Risoluzione @ frequenza fotogrammi | 4000× [email protected] |
| Gamma dinamica | 66dB |
| Larghezza del pixel in uscita | 10bits |
| Sensibilità | 250mV 1/30s |
| GPIO | Input isolato con accoppiamento ottico 1, output isolato con accoppiamento ottico 2 |
| Guadagno massimo (multiplo) | 22 |
| Intervallo tempo di esposizione (ms) | Colore: 0.031~4063.2 Bianco e nero: 0.001~1310.7 |
| Frame buffer | 128MB |
| Area dati definita dall'utente | 2KB |
| Formato uscita video | Colore: Bayer8bit Bianco e nero: Mono8bit |
| Protocollo standard visione | GigE Vision V1.2, GenICam |
| Interfaccia dati | GigE |
| Attacco obiettivo | C |
| Alimentatore | 12~24V |
| Alimentazione | 2.66W |
| Dimensione | 43x43x28.7mm (escludendo la base dell'obiettivo e l'interfaccia del guscio posteriore) |
| SNR | 38dB |
| Temperatura di esercizio | 0~50° |
| Umidità di funzionamento | 20~80% (senza condensa) |
| Temperatura di stoccaggio | -30~60° |
| Umidità di conservazione | 20~95% (senza condensa) |
| Sistema operativo | WINXP, WIN7/8/10 32&64 bit sistema, driver Linux e ARM Linux, driver per piattaforma Android, sistema MAC OS |
| Programma di controllo | Componente Directshow componente Halcon speciale componente Labview speciale driver OCX componente TWAIN |
| Pacchetti di linguaggi di programmazione | C/C++/C#/VB6/VB.NET/Delphi/BCB/Python/Java |
| Altri caratteristiche | Supporta risoluzione personalizzata di dimensioni arbitrarie ROI, regolazione del contrasto e gamma, regolazione della saturazione, correzione del bilanciamento del bianco, correzione del livello nero, correzione personalizzata dei punti morti, accelerazione del processamento delle immagini ISP, riduzione del rumore 3D, tabella LUT personalizzata, regolazione del tasso di fotogrammi, nome personalizzato della telecamera e molto altro |
| Risoluzione@velocità di frame | 4000×3000@9.75FPS |
| Modalità otturatore | Shutter a rullo |
| Pixel efficaci | 12MP |
| Larghezza AD | 12bit |
| Profondità di bit dei pixel | 10bit |
| Mono / Colore | Colore/Mono |
| Tensione | 12~24V |
| Peso di spedizione | 0.31 kg |
Applicazioni
- Elettronica / semiconduttore
- Automazione industriale
- Alimenti e bevande
- Imballaggi farmaceutici
- Misurazione di immagini
