Retroilluminazioni

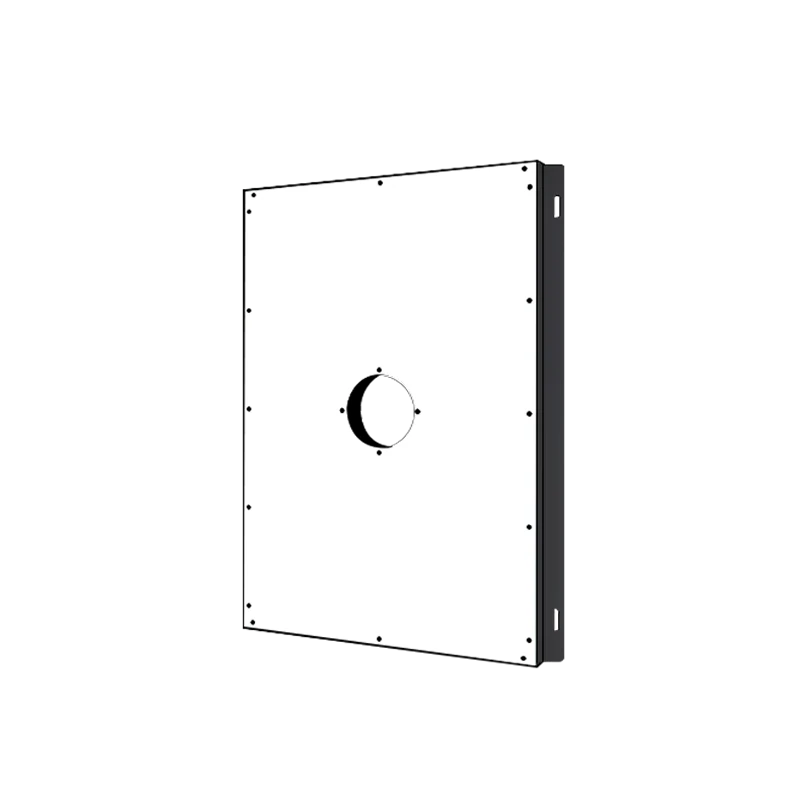

Retroilluminazione foro, 1000 x 1000 mm (LS-3FLH10001000K70)
Modello LS-3FLH10001000K70
Retroilluminazione per fori (3FLH) con LED SMD, dimensioni luminose 150 x 150 fino a 1000 x 1000 mm; interfaccia aerea SM3, 4 poli WS16 o 4 poli WS20, in base alle dimensioni.
Caratteristiche
- Retroilluminazione con foro centrale (suffisso K nel modello; il disegno di LS-2FLH150150K40 mostra un foro di diametro 40)
- Sorgente luminosa RGB a tre colori, dimensioni e altezza, lunghezza d'onda/temperatura di colore, personalizzazione montaggio e lunghezza cavo di ingresso
- Interfaccia: SM3 (1.3 pin) fino a 400 x 300; interfaccia aeronautica 4-pin WS16 400 x 400 to 600 x 400; interfaccia aeronautica 4-pin WS20 600 x 600 to 1000 x 1000
- Dimensione luminosa:150mm*150mm.Diametro foro:50mm.
- Livello di luminosità 255, regolabile tramite il controller.
- Durata: 50000 ore per luce rossa e 30000 ore per luce bianca.
- Adatta a ispezioni di grandi superfici come la misura di oggetti di grandi dimensioni, l'illuminazione per la presa con braccio robotico, il rilevamento di contorni e il rilevamento di impurezze su oggetti trasparenti.
Specifiche
| Modello | LS-3FLH10001000K70 |
|---|---|
| Tipo LED | SMD |
| Tolleranza di potenza | La potenza effettiva del prodotto può variare di ±10% rispetto al valore in tabella; questa è la gamma normale. |
| Dimensione luminosa (mm) | 1000*1000 |
| Filo per vite M3 | √ |
| Interfaccia | Interfaccia avionica WS20 a 4 poli |
| Categoria | Retroilluminazione per Foro |
| Colore | Rosso/Bianco/Blu/Verde |
| Lunghezza d'onda | rosso: 620-635nm; bianco: —; blu: 465-470nm; verde: 525-530nm |
| Temperatura colore | rosso: —; bianco: 6000-6500K; blu: —; verde: — |
| Lunghezza cavo | 2m |
| Connettore terminale | Presa aerea per cavi a quattro core WS20 |
| Definizione del connettore | 1:positivo(+)Rosso; 2:lasciare vuoto; 3:negativo(-)nero. |
| Materiale dell'involucro | Lega di alluminio (superficie anodizzata nera) |
| Raffreddamento | Raffreddamento ad aria naturale |
| Parametri di durezza dell'involucro | Carico statico 230N±10N, tempo 5 minuti area di contatto: diametro 30MM Livello di energia: 5J elementi: sfera d'acciaio diametro 50MM,500g±25g |
| Capacità di isolamento elettrico | DC500V Resistenza di isolamento>20 megohm |
| Requisiti di resistenza alla pressione | AC1000V 10mA/5S |
| Classe di infiammabilità | IEC60707 |
| Temperatura e umidità di funzionamento | Temperatura:0 a 50ºC,Umidità:20% a 85%RH(non condensante) |
| Durata | In condizioni d'uso specificate, 50000 ore per luce rossa e 30000 ore per luce bianca, la luminosità scende a 50% del valore di fabbrica |
| Servizi aggiuntivi | Assistenza tecnica gratuita per un anno |
| Controller di luminosità (opzionale) | 1.Controller analogico 2.Controller digitale |
| Cavo di accoppiamento (opzionale) | 1.Cavo di estensione per sorgente luminosa 2.Cavo adattatore per connettore |
| Tensione (V) | 24 |
| Potenza del rosso (W) | 343.9 |
| Blu/bianco (W) | 401.2 |
| Lunghezza (mm) | 1014 |
| Larghezza (mm) | 1054 |
| Altezza (mm) | 32 |
| Peso di spedizione | 23.10 kg |
Applicazioni
- Misurazione delle quattro dimensioni dell'oggetto
- Rilevamento rotture dei bordi
- Rilevamento impurità in oggetti trasparenti
- Rilevamento bordi cover telefono
- Rilevamento contorno suola
Compatibile con questo componente
Controller per questo illuminatore
- Controller analogico APC di alimentazione, 1 canali (LS-HAPC2424P-1T)$89.00 · Acquista ora
- Controller analogico APC di alimentazione, 2 canali (LS-HAPC2424P-2T)$99.00 · Acquista ora
- Controller analogico APC di alimentazione, 4 canali (LS-HAPC24120P-4T)$139.00 · Acquista ora
- Controller digitale DPC, 6 canali (LS-DPC24125D-6T)$219.00 · Acquista ora
- Controller digitale DPC, 8 canali (LS-DPC24125D-8T)$259.00 · Acquista ora
- Controller digitale DPC, 12 canali (LS-DPC24380-12T)$349.00 · Acquista ora
Altre dimensioni nella serie Retroilluminazione a foro (serie 3FLH)
| Modello | Dimensioni | Alimentazione | Colori | Prezzo | Disponibilità | Link |
|---|---|---|---|---|---|---|
| LS-3FLH200100K50 | 200 x 100 mm | 13 W | $149.00 | 10 disponibili in magazzino | Veda | |
| LS-3FLH150150K50 | 150 x 150 mm | 19.3 W | $159.00 | 9 disponibili in magazzino | Veda | |
| LS-3FLH200200K50 | 200 x 200 mm | 28.3 W | $219.00 | 9 disponibili in magazzino | Veda | |
| LS-3FLH300200K50 | 300 x 200 mm | 43.7 W | $289.00 | 8 disponibili in magazzino | Veda | |
| LS-3FLH250250K50 | 250 x 250 mm | 45.6 W | $299.00 | 11 disponibili in magazzino | Veda | |
| LS-3FLH400200K50 | 400 x 200 mm | 50.2 W | $359.00 | 10 disponibili in magazzino | Veda | |
| LS-3FLH300300K50 | 300 x 300 mm | 56.7 W | $399.00 | 11 disponibili in magazzino | Veda | |
| LS-3FLH400300K50 | 400 x 300 mm | 76.3 W | $509.00 | 10 disponibili in magazzino | Veda | |
| LS-3FLH350350K50 | 350 x 350 mm | 77.9 W | $519.00 | 7 disponibili in magazzino | Veda | |
| LS-3FLH500300K50 | 500 x 300 mm | 73.9 W | $609.00 | 12 disponibili in magazzino | Veda | |
| LS-3FLH400400K50 | 400 x 400 mm | 102.4 W | $649.00 | 7 disponibili in magazzino | Veda | |
| LS-3FLH500400K50 | 500 x 400 mm | 99 W | $789.00 | 14 disponibili in magazzino | Veda | |
| LS-3FLH450450K50 | 450 x 450 mm | 100.2 W | $799.00 | 9 disponibili in magazzino | Veda | |
| LS-3FLH600400K50 | 600 x 400 mm | 119 W | $939.00 | 13 disponibili in magazzino | Veda | |
| LS-3FLH500500K50 | 500 x 500 mm | 124 W | $969.00 | 12 disponibili in magazzino | Veda | |
| LS-3FLH700500K70 | 700 x 500 mm | 172.9 W | $1,329.00 | 9 disponibili in magazzino | Veda | |
| LS-3FLH600600K50 | 600 x 600 mm | 179.2 W | $1,359.00 | 8 disponibili in magazzino | Veda | |
| LS-3FLH800600K70 | 800 x 600 mm | 238 W | $1,789.00 | 11 disponibili in magazzino | Veda | |
| LS-3FLH700700K70 | 700 x 700 mm | 243 W | $1,829.00 | 8 disponibili in magazzino | Veda | |
| LS-3FLH800800K70 | 800 x 800 mm | 256 W | $2,359.00 | 9 disponibili in magazzino | Veda | |
| LS-3FLH900900K70 | 900 x 900 mm | 324.6 W | $2,969.00 | 12 disponibili in magazzino | Veda |
