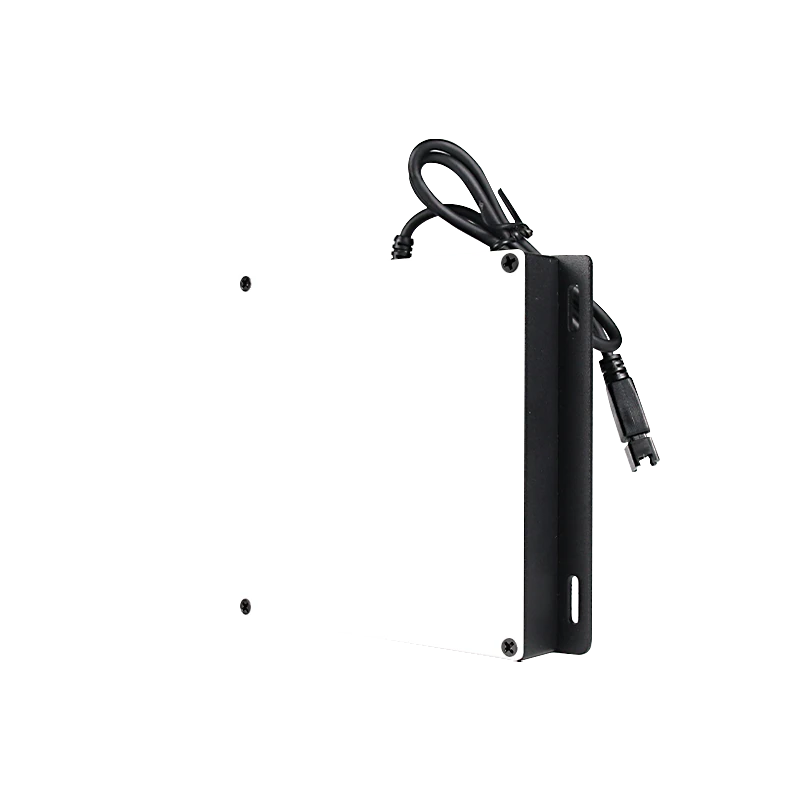

1000 x 1000 mm retroilluminazione ad alta potenza (LS-3FL10001000)
Modello LS-3FL10001000
Retroilluminazione ad alta potenza (3FL) con LED SMD in dimensioni luminose da 29 x 29 fino a 1000 x 1000 mm; connettore SM3 fino a 450 x 300 e connettori aviation WS16/WS20 a 4 pin per dimensioni elevate.
Caratteristiche
- Retroilluminazione ad alta potenza con LED SMD
- Installazione tramite slot per dado M3 o dal lato inferiore
- Sorgente luminosa RGB a tre colori, dimensioni e altezza, lunghezza d'onda/temperatura di colore, personalizzazione montaggio e lunghezza cavo di ingresso
- Interfaccia: SM3 (1.3 pin) fino a 450 x 300; connettore aeronautico WS16 a 4 pin 450 x 450 to 600 x 500; connettore aeronautico WS20 a 4 pin 600 x 600 to 1000 x 1000
- Dimensione luminosa: 29mm*29mm.
- Livello di luminosità 255, regolabile tramite il controller.
- Durata: 50000 ore per luce rossa e 30000 ore per luce bianca.
- Adatto per rilevamenti ad alta precisione come il rilevamento dei contorni, il rilevamento di rotture dei bordi e il rilevamento del livello del liquido, ecc.
Specifiche
| Modello | LS-3FL10001000 |
|---|---|
| Tipo LED | SMD |
| Metodo di installazione | Rientro per dado M3 e installazione sul lato inferiore |
| Tolleranza di potenza | La potenza effettiva del prodotto può variare di ±10% rispetto al valore in tabella; questa è la gamma normale. |
| Dimensione luminosa (mm) | 1000*1000 |
| Filo per vite M3 | √ |
| Interfaccia | Interfaccia avionica WS20 a 4 poli |
| Categoria | Retroilluminazione ad alta luminanza |
| Colore | Rosso/Bianco/Blu/Verde |
| Lunghezza d'onda | rosso: 620-635nm; bianco: —; blu: 465-470nm; verde: 525-530nm |
| Temperatura colore | rosso: —; bianco: 6000-6500K; blu: —; verde: — |
| Alimentazione | Massimo 345.6W |
| Lunghezza cavo | 2m |
| Connettore terminale | Presa aerea per cavi a quattro core WS20 |
| Definizione del connettore | 1:positivo(+)Rosso; 2:lasciare vuoto; 3:negativo(-)nero. |
| Materiale dell'involucro | Lega di alluminio (superficie anodizzata nera) |
| Raffreddamento | Raffreddamento ad aria naturale |
| Dimensioni | L1054 mm *W1014mm *H32mm |
| Parametri di durezza dell'involucro | Carico statico 230N±10N, tempo 5 minuti area di contatto: diametro 30MM Livello di energia: 5J elementi: sfera d'acciaio diametro 50MM,500g±25g |
| Capacità di isolamento elettrico | DC500V Resistenza di isolamento>20 megohm |
| Requisiti di resistenza alla pressione | AC1000 V10mA/5S |
| Classe di infiammabilità | IEC60707 |
| Temperatura e umidità di funzionamento | Temperatura:0 a 50ºC,Umidità:20% a 85%RH(non condensante) |
| Durata | In condizioni d'uso specificate, 50000 ore per luce rossa e 30000 ore per luce bianca, la luminosità scende a 50% del valore di fabbrica |
| Servizi aggiuntivi | Assistenza tecnica gratuita per un anno |
| Controller di luminosità (opzionale) | 1.Controller analogico 2.Controller digitale |
| Cavo di accoppiamento (opzionale) | 1.Cavo di estensione per sorgente luminosa 2.Cavo adattatore per connettore |
| Tensione (V) | 24 |
| Potenza del rosso (W) | 384.0 |
| Blu/bianco (W) | 403.2 |
| Lunghezza (mm) | 1014 |
| Larghezza (mm) | 1054 |
| Altezza (mm) | 31 |
| Peso di spedizione | 23.05 kg |
Applicazioni
- Misura delle dimensioni del contorno
- Rilevamento rotture dei bordi
- Rilevamento impurità in oggetti trasparenti
- Rilevamento livello liquido orale
- Rilevamento contorni (sfondo bianco con bordi neri in contrasto)
