Zeilenkameras

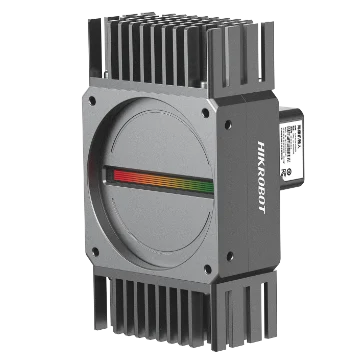

Hikrobot MV-CL081-B0F2M 8K XoF(2 SPF+) Linescan-Kamera, monochrom
Modell MV-CL081-B0F2M
Hikrobot MV-CL081-B0F2M 8K XoF(2 SPF+) Zeilenkamera, monochrom. Nutzt mehrere ISP-Bildverarbeitungstechnologien, wie Gamma-Korrektur, Flachfeldkorrektur, LUT, Schwarzniveau usw. Unterstützt Dual-Kanal XoFLink-Datentransmission, und ihre maximale Zeilenrate erreicht 240 kHz.
Datenblatt (PDF) - MV-CL081-B0F2MBenutzerhandbuch (PDF) - MV-CL081-B0F2MCAD: 3D STEP + 2D DXF (ZIP) - MV-CL081-B0F2M
Merkmale
- Verwendet mehrere ISP-Bildverarbeitungstechnologien, wie Gamma-Korrektur, Flachfeldkorrektur, LUT, Schwarzniveau usw.
- Unterstützt Dual-Kanal XoFLink-Datentransfer, und die maximale Linienrate erreicht 240 kHz.
- Unterstützt mehrere Belichtungs- und Aufnahmemodi sowie die Datenübertragung mit Multi-Link-Topologie.
- Kompaktes Design und flexible Installation.
Technische Daten
| Modell | MV-CL081-B0F2M |
|---|---|
| Marke | Hikrobot |
| Sensortyp | CMOS |
| Pixelgröße | 7 μm × 7 μm |
| Auflösung | 8192 × 1 |
| Bildmodus | 1-Linie |
| Max. Zeilenrate | 240 kHz @ Mono 8 |
| Dynamikumfang | 62.3 dB |
| SNR | 40 dB |
| Belichtungszeit | 3 μs bis 10 ms |
| Gain | 1.0 ×, 2.0 ×, 3.0 ×, 4.0 × |
| Belichtungsmodus | Aus/Ein/Weitwinkel-Expositionsmodus, und unterstützt Triggerbreite |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/12 |
| Binning | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Umgekehrtes Bild | Unterstützt horizontale, gespiegelte Bildausgabe |
| Trigger-Modus | Externer Trigger, interner Trigger |
| Externer Trigger-Modus | Linientrigger |
| Datenschnittstelle | 2LC Faseranschluss |
| Digitale Ein-/Ausgänge | 12-poliger P10-Stecker für Stromversorgung und E/A: Konfigurierbarer Ein-/Ausgang × 4 (Leitung 0/1/3/4); Single-Ended/Differenziell wird unterstützt. |
| Netzteil | 12 VDC bis 24 VDC |
| Leistungsaufnahme | Typ. 14.7 W @ 12 VDC |
| Objektivanschluss | M72*0.75, Flankenrücklänge 12 mm, anwendbar für F-mount über Objektivadapter |
| Abmessungen | 132 mm × 76 mm × 55.5 mm (5.2" × 3.0" × 2.2") |
| Gewicht | Ca. 600 g (1.3 lb.) |
| Schutzart | IP40 (bei fachgerechter Objektivmontage und Verdrahtung) |
| Temperatur | Betriebstemperatur: –20 °C bis 50 °C (–4 °F bis 122 °F); Lagerungstemperatur: –30 °C bis 80 °C (–22 °F bis 176 °F) |
| Luftfeuchtigkeit | 5% RH bis 90% RH (keine Kondensation) |
| Client-Software | MVS |
| Betriebssystem | 32/64-Bit Windows 7/10, 64-Bit Windows 11, 32/64-Bit Linux |
| Kompatibilität | XoFLink, GenlCam |
| Zertifizierung | CE, RoHS, KC |
| Transmissionsmodus | 1 Link, 2 Link |
| Versandgewicht (geschätzt) | 0.94 kg |
