Zeilenbeleuchtungen

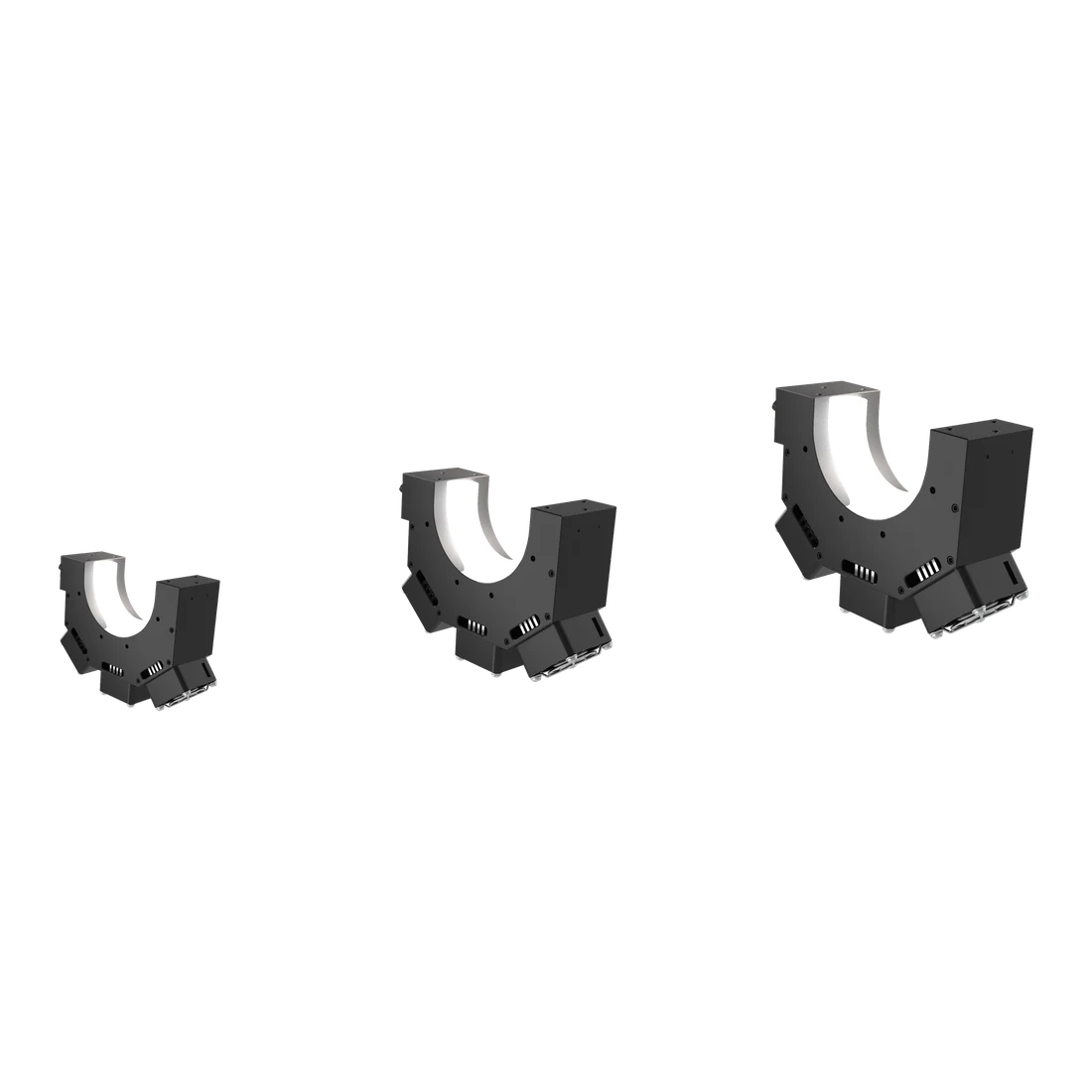

60 mm C-förmiges Linescan-Licht (LS-LNC-60)
Modell LS-LNC-60
60 mm C-förmiges Linescan-Licht. C-förmiges Linescan-Licht mit dichter Anordnung leistungsstarker LEDs und einer halbkreisförmigen Strahlungsfläche für einen großen Strahlungswinkel und weite Abdeckung. Lüfterkühlung sorgt für gleichmäßige Temperaturverteilung.
Merkmale
- Durch eine enge Anordnung leistungsstarker LEDs wird eine hohe Helligkeit und Homogenität erzielt.
- Mit Lüfterkühlung, die eine gleichmäßige Temperaturverteilung und eine hervorragende Kühlleistung sicherstellt.
- Verwendet eine halbkreisförmige Lichtemissionsfläche, einen großen Lichtemissionswinkel und eine weite Abdeckung.
Technische Daten
| Modell | LS-LNC-60 |
|---|---|
| WD (mm) | 20-50 |
| Leuchtfläche (mm) | 60 |
| Leistung R (W) | 50 |
| Leistung W/G/B (W) | 58 |
| Außenmaße L x B x H (mm) | 112.5x48x152 |
| Farben | Rot, Grün, Blau, Weiß, Infrarot |
| Kühlung | Lüftergekühlt |
| Versandgewicht (geschätzt) | 0.80 kg |
Montage- und Zeichnungsdaten
Zeichnung: 112.5 mm breit (58 / 28 bis zu den Bohrungslinien), 48 tief, emittierende Fläche 20 breit, C-Öffnung 90 äußerer / 60 emittierender / 30; 2 x 4 M4 Löcher, 4 mm tief; Gesamthöhe ca. 152 mm.
Anwendungen
- Inspektion der Kante von Halbleitermaterialien
- Bogenkante zur Fehlererkennung
- Zylindrische Produkt-Oberflächenfehler
Der Konfigurator passt eine Kamera, ein Objektiv, eine Beleuchtung, eine Beleuchtungssteuerung und Kabel aufeinander und auf dieses Teil ab.
