Câmeras line scan

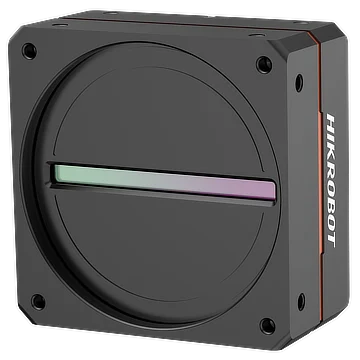

Câmeras line scan industriais Hikrobot MV-CL161-41CM 16k Camera Link, Monocromáticas
Modelo MV-CL161-41CM
Câmeras de varredura de linha Hikrobot MV-CL161-41CM 16k Camera Link, monocromáticas. Integra múltiplas tecnologias ISP e suporta ajuste manual de correção de Gamma, correção de FFC, LUT, nível preto, etc. Suporta múltiplos modos de exposição e aquisição.
Folha de dados (PDF) - MV-CL161-41CMManual do usuário (PDF) - MV-CL161-41CMCAD: 3D STEP + 2D DXF (ZIP) - MV-CL161-41CM
Características
- Integra múltiplas tecnologias ISP e suporta ajuste manual de correção Gamma, correção FFC, LUT, nível preto, etc.
- Suporta múltiplos modos de exposição e aquisição.
- Adota um design de hardware de I/O bidirecional configurável.
- Design compacto e instalação flexível.
- Compatível com o protocolo Camera Link e o padrão GenlCam.
Especificações
| Modelo | MV-CL161-41CM |
|---|---|
| Marca | Hikrobot |
| Tipo de sensor | CMOS |
| Tamanho do pixel | 3.5 μm |
| Resolução | 16384 × 1 |
| Modo de imagem | Linha 1 |
| Taxa de linha máxima | 10 kHz (Básico), 20 kHz (Médio), 40 kHz (Completo) e 50 kHz (80-bit) |
| Modo de configuração | Base, Média, Completa, 80-bit |
| Geometria de tapa | 1 × 2, 1 × 4, 1 × 8, 1 × 10 |
| Número de Tap | Chaves 2, Chaves 4, Chaves 8, Chaves 10 |
| Relógio de pixel | 40 MHz, 66 MHz, 80 MHz, 85 MHz |
| Faixa dinâmica | 64.7 dB |
| SNR | 44.3 dB |
| Ganho | Suporta 1 ×, 2 ×, 4 ×, 8 × |
| Tempo de exposição | 2 μs a 10 ms |
| Modo de exposição | Modo de exposição Off/ Once/ Continuous; suporta tempo de exposição fixo, exposição com largura de disparo |
| Formato de pixel | Mono 8/10/12 |
| Binning | Suporta 1 × 1, 2 × 2, 4 × 4 |
| Imagem invertida | Suporta saída de imagem reversa horizontal |
| Modo Trigger | Trigger externo, trigger interno |
| Modo de Trigger externo | Trigger de linha, trigger de quadro, trigger de linha + quadro |
| Interface de dados | Camera Link (conector SDR); interface USB para atualização de firmware |
| E/S digitais | Conector 12-pinos P10 fornece alimentação e I/O: entrada e saída configuráveis × 4 (Linha 0/1/3/4), e suporta single-end/diferencial. Camera Link fornece I/O (CC1/CC2/CC3/CC4). |
| Fonte de alimentação | 12 VDC a 24 VDC |
| Consumo de energia | Típ. 7.2 W @ 12 VDC |
| Montagem de lente | M72*0.75, comprimento de flange traseira 12 mm, aplicável a F-mount via adaptador de lente |
| Dimensão | 76 mm × 76 mm × 42.1 mm (3.0" × 3.0" × 1.7") |
| Peso | Aprox. 320 g (0.7 lb.) |
| Grau de proteção | IP40 (com instalação e fiação adequadas da lente) |
| Temperatura | Temperatura de trabalho: 0 °C a 55 °C (32 °F a 131 °F); Temperatura de armazenamento: –30 °C a 80 °C (–22 °F a 176 °F) |
| Umidade | 5% UR a 90% UR (sem condensação) |
| Software cliente | Software MVS e frame grabber compatível com protocolo Camera Link |
| Sistema operacional | 32/64-bit Windows 7/10, 64-bit Windows 11 |
| Compatibilidade | Camera Link V1.2, GenICam |
| Certificação | CE, RoHS, KC |
| Mono/cor | Mono |
| Peso de envio (estimado) | 0.55 kg |
