머신 비전 렌즈

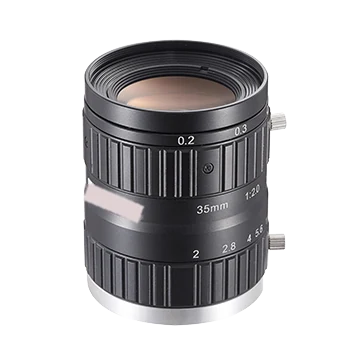

35mm, F2.0, 4/3", 10MP 렌즈, C-Mount (LS-SA3520M-10MP)
모델 LS-SA3520M-10MP
35mm, F2.0, 4/3", 10MP 렌즈, C-Mount. 높은 해상도 및 우수한 이미지 균일성 F2.0, 최대 이미지 서클 4/3''
특징
- 고해상도 및 우수한 이미지 균일성
- F2.0, 최대 이미지 서클 4/3''
- 측정 정확도 향상을 위한 낮은 왜곡
- 고주변 밝기 비율로 이미지 밝기 일관성을 보장
사양
| 모델 | LS-SA3520M-10MP |
|---|---|
| 초점 거리 | 35 mm |
| F값 | F2.0 ~ F22 |
| 이미지 크기 | Ø23 mm (4/3") |
| 광학 왜곡 | –0.56% |
| 최소 객체 거리 | 0.2 m |
| 시야 | D (22.6 mm): 36.6°; H (18.13 mm): 29.6°; V (13.6 mm): 22.4° |
| 조리개 제어 | 매뉴얼 |
| 포커스 제어 | 매뉴얼 |
| 필터 나사 | M40.5 × 0.75 |
| 마운트 | C-mount |
| 플랜지 백 길이 | 17.526 mm |
| 치수 | Ø44.6 mm × 66 mm (Ø1.8" × 2.6") |
| 무게 | 171 g (0.4 lb.) |
| 온도 | –10 °C ~ 50 °C (14 °F ~ 122 °F) |
| 인증 | RoHS 2.0 |
| 배송 무게 (예상) | 0.34 kg |
| 작동 거리에서의 배율 (mm) | 200: -0.183; 250: -0.145; 300: -0.120; 350: -0.103; 400: -0.090; 450: -0.079; 500: -0.071; 550: -0.065; 600: -0.059; 650: -0.055; 700: -0.051; 750: -0.047; 800: -0.044; 850: -0.042; 900: -0.039; 950: -0.037; 1000: -0.035 |
| 작동 거리(mm)에서의 시야 H x V (mm), 4/3" 센서 (18.13 x 13.6 mm) | 200: 99.50 x 74.52; 250: 135.57 x 94.22; 300: 151.64 x 113.55; 350: 177.70 x 133.07; 400: 203.77 x 152.58; 450: 229.83 x 172.09; 500: 255.89 x 191.60; 550: 281.95 x 211.12; 600: 308.00 x 230.63; 650: 334.06 x 250.14; 700: 360.12 x 269.65; 750: 386.18 x 289.16; 800: 412.23 x 308.68; 850: 438.29 x 328.19; 900: 464.35 x 347.70; 950: 490.40 x 367.21; 1000: 516.46 x 386.72 |
| 작동 거리(mm)에서의 시야 H x V (mm), 1.1" 센서 (14.14 x 10.35 mm) | 200: 76.96 x 56.64; 250: 97.79 x 71.48; 300: 118.09 x 86.31; 350: 138.38 x 101.14; 400: 158.67 x 115.97; 450: 178.97 x 130.79; 500: 199.26 x 145.62; 550: 219.55 x 160.45; 600: 239.84 x 175.28; 650: 260.13 x 190.11; 700: 280.42 x 204.94; 750: 300.71 x 219.77; 800: 321.01 x 234.60; 850: 341.30 x 249.43; 900: 361.59 x 264.26; 950: 381.88 x 279.09; 1000: 402.17 x 293.93 |
| 작동 거리(mm)에서의 시야 H x V (mm), 2/3" 센서 (8.45 x 7.07 mm) | 200: 46.22 x 38.65; 250: 58.32 x 48.77; 300: 70.42 x 58.89; 350: 82.51 x 69.01; 400: 94.61 x 79.13; 450: 106.71 x 89.24; 500: 118.81 x 99.36; 550: 130.91 x 109.48; 600: 143.01 x 119.60; 650: 155.11 x 129.72; 700: 167.21 x 139.84; 750: 179.31 x 149.96; 800: 191.41 x 160.08; 850: 203.51 x 170.20; 900: 215.61 x 180.32; 950: 227.71 x 190.43; 1000: 239.81 x 200.55 |
| 익스텐션 튜브를 사용한 근접 촬영 | 10 mm 튜브, 근접 초점: WD 72.48 mm, 배율 -0.477; 10 mm 튜브, 원거리 초점: WD 123.37 mm, 배율 -0.286; 5 mm 튜브, 근접 초점: WD 103.90 mm, 배율 -0.334; 5 mm 튜브, 원거리 초점: WD 245.42 mm, 배율 -0.143; 2 mm 튜브, 근접 초점: WD 140.11 mm, 배율 -0.248; 2 mm 튜브, 원거리 초점: WD 609.79 mm, 배율 -0.057; 1 mm 튜브, 근접 초점: WD 158.46 mm, 배율 -0.220; 1 mm 튜브, 원거리 초점: WD 1211.20 mm, 배율 -0.029 |
