머신 비전 렌즈

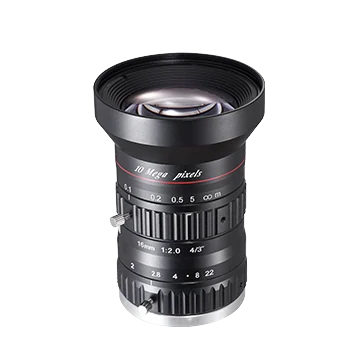

16mm, F2.0, 4/3", 10MP 렌즈, C-Mount (LS-SA1620M-10MP)
모델 LS-SA1620M-10MP
16mm, F2.0, 4/3", 10MP 렌즈, C-Mount. 높은 해상도 및 우수한 이미지 균일성 F2.0, 최대 이미지 서클 4/3''
특징
- 고해상도 및 우수한 이미지 균일성
- F2.0, 최대 이미지 서클 4/3''
- 측정 정확도 향상을 위한 낮은 왜곡
- 고주변 밝기 비율로 이미지 밝기 일관성을 보장
사양
| 모델 | LS-SA1620M-10MP |
|---|---|
| 초점 거리 | 16 mm |
| F값 | F2.0 ~ F22 |
| 이미지 크기 | Ø23 mm (4/3") |
| 광학 왜곡 | –2.81% |
| 최소 객체 거리 | 0.1 m |
| 시야 | D (22.6 mm): 72.9°; H (18.13 mm): 60.9°; V (13.6 mm): 47.3° |
| 조리개 제어 | 매뉴얼 |
| 포커스 제어 | 매뉴얼 |
| 필터 나사 | M58 × 0.75 |
| 마운트 | C-mount |
| 플랜지 백 길이 | 17.526 mm |
| 치수 | Ø60 mm × 85.9 mm (Ø 2.4" × 3.4") |
| 무게 | 340 g (0.8 lb.) |
| 온도 | –10 °C ~ 50 °C (14 °F ~ 122 °F) |
| 인증 | RoHS 2.0 |
| 배송 무게 (예상) | 0.58 kg |
| 작동 거리에서의 배율 (mm) | 100: -0.128; 150: -0.092; 200: -0.071; 250: -0.058; 300: -0.049; 350: -0.043; 400: -0.038; 450: -0.034; 500: -0.031; 550: -0.028; 600: -0.026; 650: -0.024; 700: -0.022; 750: -0.021; 800: -0.019; 850: -0.018; 900: -0.017; 950: -0.016; 1000: -0.016 |
| 작동 거리(mm)에서의 시야 H x V (mm), 4/3" 센서 (18.13 x 13.60 mm) | 100: 147.23 x 108.66; 150: 205.40 x 151.92; 200: 263.46 x 195.12; 250: 321.48 x 238.30; 300: 379.46 x 281.45; 350: 437.43 x 324.60; 400: 495.39 x 367.74; 450: 553.34 x 410.88; 500: 611.28 x 454.01; 550: 669.23 x 497.14; 600: 727.17 x 540.27; 650: 785.10 x 583.40; 700: 843.04 x 626.52; 750: 900.97 x 669.65; 800: 958.90 x 712.77; 850: 1016.83 x 755.90; 900: 1074.76 x 799.02; 950: 1132.69 x 842.14; 1000: 1190.62 x 885.27 |
| 작동 거리(mm)에서의 시야 H x V (mm), 1.1" 센서 (14.14 x 10.35 mm) | 100: 113.17 x 81.90; 150: 158.20 x 114.63; 200: 203.17 x 147.31; 250: 248.10 x 179.98; 300: 293.01 x 212.64; 350: 337.91 x 245.29; 400: 382.81 x 277.93; 450: 427.70 x 310.57; 500: 472.59 x 343.21; 550: 517.48 x 379.85; 600: 562.36 x 408.49; 650: 607.25 x 441.13; 700: 652.13 x 473.62; 750: 697.01 x 506.40; 800: 741.89 x 539.03; 850: 786.57 x 571.67; 900: 831.65 x 604.30; 950: 876.53 x 636.94; 1000: 921.41 x 669.57 |
| 작동 거리(mm)에서의 시야 H x V (mm), 2/3" 센서 (8.45 x 7.07 mm) | 100: 66.56 x 55.53; 150: 93.19 x 77.77; 200: 119.80 x 99.99; 250: 146.39 x 122.19; 300: 172.97 x 144.39; 350: 199.55 x 166.59; 400: 226.12 x 188.78; 450: 252.69 x 210.97; 500: 279.26 x 233.16; 550: 305.83 x 255.34; 600: 332.40 x 277.53; 650: 358.96 x 299.72; 700: 385.53 x 321.90; 750: 412.10 x 344.09; 800: 438.66 x 366.28; 850: 465.23 x 388.46; 900: 491.79 x 410.65; 950: 518.36 x 432.83; 1000: 544.92 x 455.02 |
| 익스텐션 튜브를 사용한 근접 촬영 | 5 mm 튜브, 근접 초점: WD 13.17 mm, 배율 -0.445; 5 mm 튜브, 원거리 초점: WD 27.66 mm, 배율 -0.313; 2 mm 튜브, 근접 초점: WD 39.43 mm, 배율 -0.257; 2 mm 튜브, 원거리 초점: WD 104.33 mm, 배율 -0.125; 1 mm 튜브, 근접 초점: WD 59.43 mm, 배율 -0.195; 1 mm 튜브, 원거리 초점: WD 231.84 mm, 배율 -0.063 |
이 부품과 호환
이 렌즈에 맞는 카메라
- 에어리어 스캔 카메라, 5.0 MP, GigE, 컬러 (LS-CR050-23GC)$149.00 · 바로 구매
- GigE 에어리어 스캔 카메라, C 시리즈, 4.2 MP, GigE, 컬러/모노 (LS-MV-C404RC-GE/M)$149.00 · 바로 구매
- USB3.0 에어리어 스캔 카메라, 2.5 MP, USB3, 컬러/모노 (LS-MV-231UC/M170-GS)$179.00 · 바로 구매
- USB3.0 보드 카메라 / 모듈, 0.3 MP, USB3, 컬러/모노 (LS-BL-AU33GC/M)$179.00 · 바로 구매
- USB3.0 보드 카메라 / 모듈, 1.3 MP, USB3, 컬러 (LS-BL-AU133GC/M-B)$179.00 · 바로 구매
- GigE 보드 카메라 / 모듈, 20 MP, GigE, 컬러 (LS-BL-2000RC/M-GE-CS) 5 mm C-CS 링 포함$209.00 · 바로 구매
어댑터
- C-to-CS mount 어댑터 링, 높이 1 mm (LS-C-CS-1) CS-mount 카메라용$39.00 · 바로 구매
- C-to-CS mount 어댑터 링, 높이 10 mm (LS-C-CS-10) CS-mount 카메라용$39.00 · 바로 구매
SA 시리즈 렌즈의 다른 크기
| 모델 | 크기 | 가격 | 재고 상황 | 링크 |
|---|---|---|---|---|
| LS-SA1220M-10MP | $269.00 | 2 재고 있음 | 보기 | |
| LS-SA2520M-10MP | $289.00 | 3 재고 있음 | 보기 | |
| LS-SA3520M-10MP | $299.00 | 4 재고 있음 | 보기 | |
| LS-SA5020M-10MP | $319.00 | 4 재고 있음 | 보기 | |
| LS-SA8520M-10MP | $369.00 | 4 재고 있음 | 보기 |
