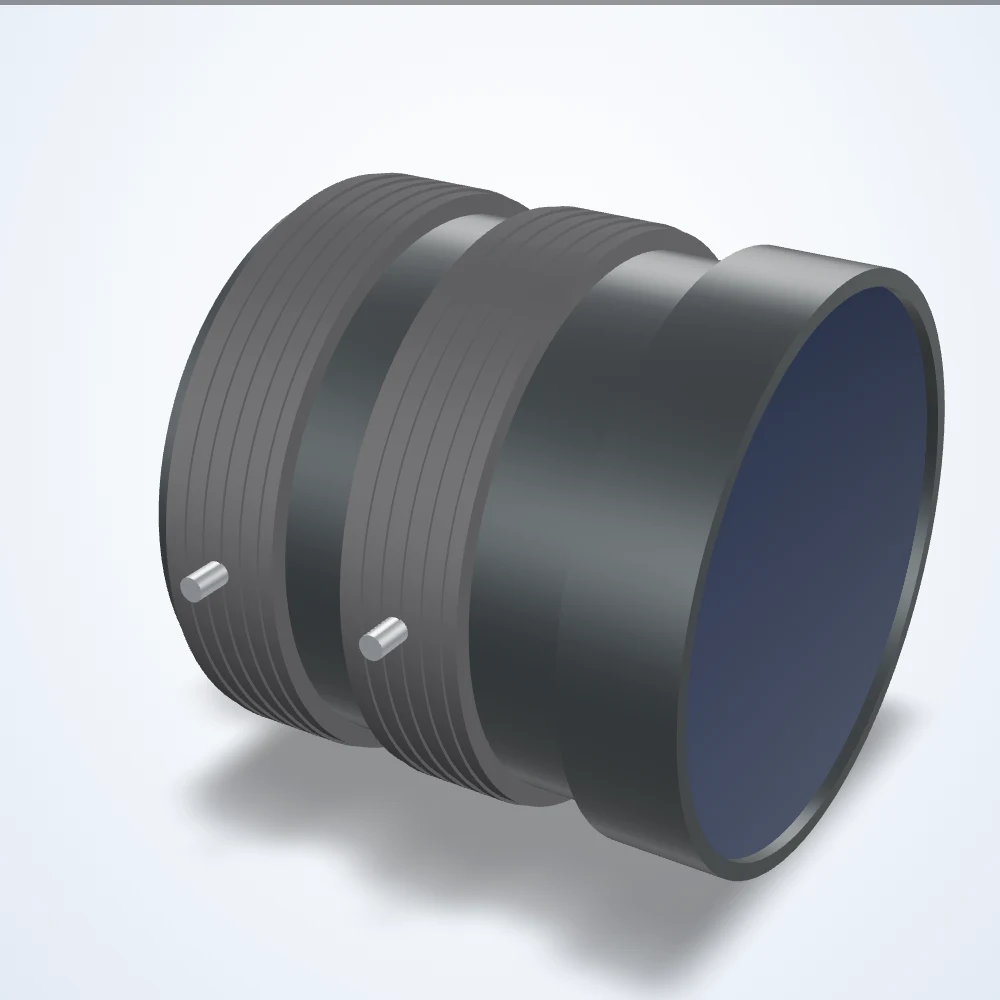

イラスト：実際の製品は外観が異なる場合があります。
マシンビジョンレンズ
8.5 mm レンズ、4/3"、C-mount (LS-FFL-0233)
モデル LS-FFL-0233
産業用カメラ用マシンビジョンレンズ。
仕様
| 型番 | LS-FFL-0233 |
|---|---|
| 焦点距離 | 8.5 mm |
| 最大センサーサイズ | 4/3" |
| マウント | C-mount |
| 絞り（F） | 2.8-22 |
| 画角 | 93.5 x 77.1 deg (D 106.0 deg) |
| 歪曲収差 | 0.12% (TV, WD=300mm) |
| 視野角＠1.1″ | 78.2° × 62.7° |
| 視野角＠1″ | 72.9° × 57.9° |
| 視野角＠2/3″ | 53.8° × 41.6° |
| 視野角＠4/3″ | 93.5° × 77.1° |
| バックフォーカス | 空気中 12.9mm |
| 外形寸法 (直径 x 長さ, mm) | 74 x 82.5 |
| 要素 | 14群 17素子 |
| 入口瞳孔 (e.p.) | 20mm |
| 出射瞳 | -75.2mm |
| フィルターねじ | M72x0.75 |
| フランジバック | 空気中 17.526mm |
| フォーカス制御 | マニュアル |
| 合焦範囲 | 0.1 m - ∞ |
| フロント径 | 45.5 mm |
| 前/後有効径 | 前面45.5mm / 背面16.5mm |
| イメージサークル | 23 mm |
| 撮像寸法 | 18.4 mm x 13.8 mm |
| 絞り制御 | マニュアル |
| レンズコーティング | 広帯域マルチコーティング |
| レンズタイプ | 固定焦点距離 |
| 1mm リング使用時の倍率 | 0.19× |
| 最小被写体距離（m） | 0.1 |
| 1mm リング使用時の最小物体距離 | 30 mm |
| 動作温度範囲 | -10〜+50℃ |
| 画像サイズ（4/3"） | 13.8x18.4mm |
| 背面径 | 39mm |
| 解像度 中心/角 | 中央 160 線/mm / 角 63 線/mm |
| mod (4/3") での撮影範囲 | V 179.1mm / H 238.4mm / D 297.3mm |
| スペクトル | 可視光 |
| 保管温度範囲 | -20~+60 C |
| サムスクリュー | M2 |
| 重量 (g) | 245 |
この部品に適合
このレンズに対応するカメラ
- エリアスキャンカメラ、5.0 MP、GigE、カラー（LS-CR050-23GC）$149.00 · 今すぐ購入
- GigEエリアスキャンカメラ、Cシリーズ、4.2MP、GigE、カラー/モノ（LS-MV-C404RC-GE/M）$149.00 · 今すぐ購入
- USB3.0 エリアスキャンカメラ、2.5 MP、USB3、カラー/モノ（LS-MV-231UC/M170-GS）$179.00 · 今すぐ購入
- USB3.0ボードカメラ/モジュール、0.3 MP、USB3、カラー/モノクロ（LS-BL-AU33GC/M）$179.00 · 今すぐ購入
- USB3.0ボードカメラ/モジュール、1.3 MP、USB3、カラー（LS-BL-AU133GC/M-B）$179.00 · 今すぐ購入
- GigE ボードカメラ/モジュール、20 MP、GigE、カラー（LS-BL-2000RC/M-GE-CS） 5 mm C-CS リング付き$209.00 · 今すぐ購入
アダプター
- C型からCS mount型へのアダプターリング、高さ 1 mm (LS-C-CS-1) CS-mountカメラ用$39.00 · 今すぐ購入
- C型からCS mount型へのアダプターリング、高さ 10 mm (LS-C-CS-10) CS-mountカメラ用$39.00 · 今すぐ購入
Lens シリーズ、4/3"、C-mount シリーズのその他のサイズ
| 型番 | サイズ | 価格 | 在庫 | リンク |
|---|---|---|---|---|
| LS-FFL-0173 | 25 mm | $1,119.00 見積もり | 4 在庫あり | 表示 |
| LS-FFL-0192 | 35 mm | $1,119.00 見積もり | 3 在庫あり | 表示 |
| LS-FFL-0209 | 50 mm | $1,119.00 見積もり | 2 在庫あり | 表示 |
| LS-FFL-0155 | 16 mm | $1,269.00 見積もり | 4 在庫あり | 表示 |
| LS-FFL-0141 | 12 mm | $1,329.00 見積もり | 2 在庫あり | 表示 |
