ドーム照明

ドーム照明は、部品を完全に拡散した曇り空のような照明で照らすことができ、缶、ブリストパック、アルミホイル、ボールベアリングなどの曲面、しわ、高反射部品に最適です。

システム一式を構築されますか？互換性のあるカメラ、レンズ、照明、コントローラを選択する →

135モデル内を検索

サイズ色価格波長

在庫更新 20年2026月

LS-DOM-S04シリーズ · 35機種 · $1,239.00から在庫あり

型番	サイズ	価格	在庫	リンク
LS-DOM-0004	60.3 x 25.5 mm	$1,239.00から見積もり	111 在庫あり	表示
LS-DOM-0005	111.1 x 25.5 mm	$1,339.00から見積もり	114 在庫あり	表示
LS-DOM-0006	161.9 x 25.5 mm	$1,439.00から見積もり	115 在庫あり	表示
LS-DOM-0007	212.7 x 25.5 mm	$1,529.00から見積もり	98 在庫あり	表示
LS-DOM-0008	263.5 x 25.5 mm	$1,629.00から見積もり	121 在庫あり	表示
LS-DOM-0009	314.3 x 25.5 mm	$1,679.00から見積もり	116 在庫あり	表示
LS-DOM-0010	365.1 x 25.5 mm	$1,839.00から見積もり	111 在庫あり	表示
LS-DOM-0011	415.9 x 25.5 mm	$1,929.00から見積もり	124 在庫あり	表示
LS-DOM-0012	466.7 x 25.5 mm	$2,029.00から見積もり	120 在庫あり	表示
LS-DOM-0013	517.5 x 25.5 mm	$2,129.00から見積もり	129 在庫あり	表示
LS-DOM-0014	568.3 x 25.5 mm	$2,219.00から見積もり	107 在庫あり	表示
LS-DOM-0015	619.1 x 25.5 mm	$2,319.00から見積もり	115 在庫あり	表示
LS-DOM-0016	669.9 x 25.5 mm	$2,409.00から見積もり	59 在庫あり	表示
LS-DOM-0017	720.7 x 25.5 mm	$2,509.00から見積もり	64 在庫あり	表示
LS-DOM-0018	771.5 x 25.5 mm	$2,609.00から見積もり	55 在庫あり	表示
LS-DOM-0019	822.3 x 25.5 mm	$2,699.00から見積もり	52 在庫あり	表示
LS-DOM-0020	873.1 x 25.5 mm	$2,799.00から見積もり	60 在庫あり	表示
LS-DOM-0021	923.9 x 25.5 mm	$2,899.00から見積もり	51 在庫あり	表示
LS-DOM-0022	974.7 x 25.5 mm	$2,989.00から見積もり	64 在庫あり	表示
LS-DOM-0023	1026 x 25.5 mm	$3,089.00から見積もり	56 在庫あり	表示
LS-DOM-0024	1076 x 25.5 mm	$3,189.00から見積もり	54 在庫あり	表示
LS-DOM-0025	1127 x 25.5 mm	$3,279.00から見積もり	29 在庫あり	表示
LS-DOM-0026	1178 x 25.5 mm	$3,379.00から見積もり	24 在庫あり	表示
LS-DOM-0027	1229 x 25.5 mm	$3,479.00から見積もり	30 在庫あり	表示
LS-DOM-0028	1280 x 25.5 mm	$3,569.00から見積もり	30 在庫あり	表示
LS-DOM-0029	1330 x 25.5 mm	$3,669.00から見積もり	29 在庫あり	表示
LS-DOM-0030	1381 x 25.5 mm	$3,769.00から見積もり	35 在庫あり	表示
LS-DOM-0031	1432 x 25.5 mm	$3,859.00から見積もり	32 在庫あり	表示
LS-DOM-0032	1483 x 25.5 mm	$3,959.00から見積もり	20 在庫あり	表示
LS-DOM-0033	1534 x 25.5 mm	$4,059.00から見積もり	30 在庫あり	表示
LS-DOM-0034	1584 x 25.5 mm	$4,149.00から見積もり	25 在庫あり	表示
LS-DOM-0035	1635 x 25.5 mm	$4,249.00から見積もり	28 在庫あり	表示
LS-DOM-0036	1686 x 25.5 mm	$4,339.00から見積もり	27 在庫あり	表示
LS-DOM-0037	1737 x 25.5 mm	$4,439.00から見積もり	29 在庫あり	表示
LS-DOM-0038	1788 x 25.5 mm	$4,539.00から見積もり	26 在庫あり	表示

型番	電源	価格	在庫	リンク
LS-3DM4020	4.2 W	$89.00	13 在庫あり	表示
LS-3DM5620	5.2 W	$189.00	14 在庫あり	表示
LS-3DM7420	6.3 W	$239.00	15 在庫あり	表示
LS-3DM9624	8.2 W	$299.00	12 在庫あり	表示
LS-3DM13034	11.7 W	$419.00	15 在庫あり	表示
LS-3DM14330	12.2 W	$519.00	18 在庫あり	表示
LS-3DM17750	19.5 W	$669.00	18 在庫あり	表示
LS-3DM20548	26.3 W	$789.00	12 在庫あり	表示
LS-3DM24548	26.8 W	$989.00	12 在庫あり	表示
LS-3DM31760	40 W	$1,109.00	13 在庫あり	表示
LS-3DM29050	38 W	$1,239.00	13 在庫あり	表示

型番	サイズ	電源	価格	在庫	リンク
LS-WD32	32 mm dia.	1 W	$79.00	21 在庫あり	表示
LS-WD52	52 mm dia.	3 W	$109.00	18 在庫あり	表示
LS-WD5656	60 mm dia.	2.4 W	$129.00	16 在庫あり	表示
LS-WD70	70 mm dia.	2 W	$149.00	20 在庫あり	表示
LS-WD100	116 mm dia.	2.4 W	$259.00	23 在庫あり	表示
LS-WD130	134 mm dia.	2.8 W	$309.00	17 在庫あり	表示
LS-WD150	175 mm dia.	5.3 W	$449.00	23 在庫あり	表示
LS-WD240	260 mm dia.	5.8 W	$809.00	19 在庫あり	表示
LS-WD260130	272 mm dia.	38 W	$869.00	24 在庫あり	表示
LS-WD400200W	388 mm	38.4 W	$1,629.00	19 在庫あり	表示

型番	サイズ	電源	価格	在庫	リンク
LS-DS44	26 mm	5.9 W	$99.00	18 在庫あり	表示
LS-DS50	31 mm	5.6 W	$109.00	10 在庫あり	表示
LS-DS80	48 mm	5.6 W	$169.00	17 在庫あり	表示
LS-DS116	66 mm	17 W	$259.00	18 在庫あり	表示
LS-DS175	116 mm	28 W	$449.00	16 在庫あり	表示
LS-DS198	138 mm	34 W	$529.00	10 在庫あり	表示
LS-DS260	193 mm	38 W	$809.00	12 在庫あり	表示
LS-DS500	500 mm	242 W	$4,369.00	10 在庫あり	表示

型番	サイズ	電源	価格	在庫	リンク
LS-ARS120120-W	72 x 110 mm	14 W	$269.00	2 在庫あり	表示
LS-ARS160150-W	111 x 140 mm	30 W	$389.00	2 在庫あり	表示
LS-ARS160200-W	111 x 190 mm	28 W	$389.00	2 在庫あり	表示
LS-ARS200150-W	151 x 140 mm	30 W	$539.00	5 在庫あり	表示
LS-ARS200180-W	150 x 170 mm	28 W	$539.00	2 在庫あり	表示
LS-ARS200200-W	152 x 190 mm	28 W	$539.00	4 在庫あり	表示
LS-ARS300250-W	140 x 240 mm	42 W	$1,009.00	3 在庫あり	表示

型番	サイズ	電源	価格	在庫	リンク
LS-SD-44	44 mm OD	2 W	$119.00	13 在庫あり	表示
LS-SD-70	79 mm OD	3 W	$199.00	15 在庫あり	表示
LS-SD-100	116 mm OD	12 W	$309.00	15 在庫あり	表示
LS-SD-120	134 mm OD	15 W	$369.00	16 在庫あり	表示
LS-SD-150	171 mm OD	21 W	$519.00	12 在庫あり	表示
LS-SD-180	196 mm OD	28 W	$629.00	15 在庫あり	表示
LS-SD-250	260 mm OD	38 W	$969.00	11 在庫あり	表示

型番	サイズ	電源	価格	在庫	リンク
LS-DM2812	12 mm	1 W	$99.00	14 在庫あり	表示
LS-DM6228		3.5 W	$179.00	14 在庫あり	表示
LS-DM2.0-9230		10 W	$309.00	12 在庫あり	表示
LS-DM13440		12 W	$479.00	18 在庫あり	表示
LS-DM2.0-21650		22 W	$839.00	13 在庫あり	表示
LS-DM30060	60 mm	32 W	$1,429.00	13 在庫あり	表示

型番	サイズ	価格	在庫	リンク
LS-DOM-0001-L1	152.4 x 237.2 mm	$3,579.00から見積もり	309 在庫あり	表示
LS-DOM-0001-L2	304.8 x 237.2 mm	$4,089.00から見積もり	459 在庫あり	表示
LS-DOM-0001-L3	457.2 x 237.2 mm	$4,579.00から見積もり	304 在庫あり	表示
LS-DOM-0001-L4	609.6 x 237.2 mm	$5,299.00から見積もり	311 在庫あり	表示
LS-DOM-0001-L5	762 x 237.2 mm	$6,119.00から見積もり	296 在庫あり	表示
LS-DOM-0001-L6	914.4 x 237.2 mm	$6,939.00から見積もり	143 在庫あり	表示

型番	サイズ	電源	価格	在庫	リンク
LS-HDL60	33 mm	3 W	$79.00	13 在庫あり	表示
LS-HDL100	66 mm	14.5 W	$139.00	14 在庫あり	表示
LS-HDL150	116 mm	18 W	$259.00	15 在庫あり	表示
LS-HDL180	138 mm	22 W	$319.00	11 在庫あり	表示
LS-HDL240	193 mm	25.5 W	$509.00	18 在庫あり	表示
LS-HDL335D	260 mm	67.5 W	$809.00	10 在庫あり	表示

型番	サイズ	電源	価格	在庫	リンク
LS-LGSS-116-W	116 mm 直径、白色	16 W	$259.00	3 在庫あり	表示
LS-LGSS-116-R	116 mm径、赤色	11 W	$259.00 見積もり	3 在庫あり	表示
LS-LGSS-175-W	175 mm 直径、白色	19.2 W	$449.00	4 在庫あり	表示
LS-LGSS-175-R	175 mm径、赤色	16 W	$449.00	5 在庫あり	表示
LS-LGSS-198-W	198 mm 直径、白色	31 W	$529.00	4 在庫あり	表示
LS-LGSS-260-W	260 mm 直径、白色	41 W	$809.00	4 在庫あり	表示

型番	電源	価格	在庫	リンク
LS-NTD-C70X-S	2.6 W	$149.00	10 在庫あり	表示
LS-NTD-C116X-S	9.7 W	$259.00	11 在庫あり	表示
LS-NTD-C175X-S	12 W	$449.00	11 在庫あり	表示
LS-NTD-C198X-S	15 W	$529.00	7 在庫あり	表示
LS-NTD-C260X-S	17 W	$809.00	6 在庫あり	表示
LS-NTD-C325X-S	36 W	$1,149.00	11 在庫あり	表示

型番	価格	在庫	リンク
LS-2LFX50-C	$189.00	16 在庫あり	表示
LS-2LFX75-C	$249.00	11 在庫あり	表示
LS-2LFX100-C	$329.00	11 在庫あり	表示
LS-2LFX150-C	$499.00	13 在庫あり	表示
LS-2LFX200-C	$709.00	15 在庫あり	表示

型番	サイズ	電源	価格	在庫	リンク
LS-2DM116	66 mm	11.5 W	$139.00	15 在庫あり	表示
LS-2DM175	116 mm	13 W	$259.00	14 在庫あり	表示
LS-2DM198	138 mm	22.1 W	$319.00	14 在庫あり	表示
LS-2DM260	193 mm	30.2 W	$509.00	14 在庫あり	表示

型番	サイズ	電源	価格	在庫	リンク
LS-3DM116	60 mm	11.6 W	$129.00	16 在庫あり	表示
LS-3DM175	116 mm	12 W	$259.00	19 在庫あり	表示
LS-3DM198	138 mm	21.2 W	$319.00	14 在庫あり	表示
LS-3DM260	193 mm	28.8 W	$509.00	15 在庫あり	表示

型番	サイズ	価格	在庫	リンク
LS-DOM-0041	133 mm	$839.00 見積もり	14 在庫あり	表示
LS-DOM-0042	209.8 mm	$1,099.00 見積もり	10 在庫あり	表示
LS-DOM-0043	321 mm	$1,889.00 見積もり	14 在庫あり	表示

型番	サイズ	電源	価格	在庫	リンク
LS-LGSH-50-W	50 mm 直径、白色	2.6 W	$109.00	2 在庫あり	表示
LS-LGSH-100-W	100 mm 直径、白色	5.9 W	$209.00	4 在庫あり	表示
LS-LGSH-180-W	180 mm 直径、白色	15 W	$459.00	2 在庫あり	表示

型番	サイズ	電源	価格	在庫	リンク
LS-SF-90X90	90 x 90 mm	10 W	$299.00	13 在庫あり	表示
LS-SF-150X150	150 x 150 mm	13.5 W	$499.00	12 在庫あり	表示
LS-SF-190X190	190 x 190 mm	19 W	$669.00	11 在庫あり	表示

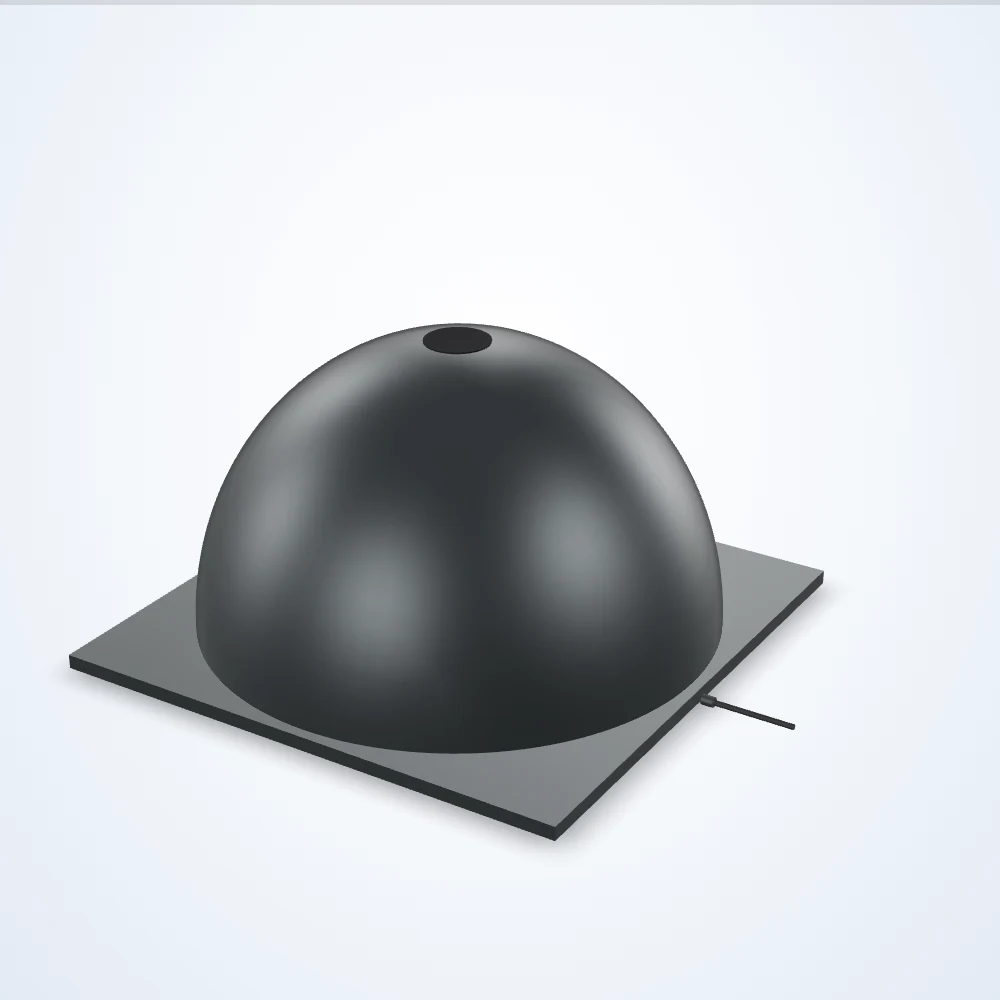

ドーム照明シリーズ、297.3 mm高、フライングリード

型番	サイズ	価格	在庫	リンク
LS-DOM-0002	406.4 x 406.4 mm	$3,339.00から見積もり	160 在庫あり	表示

1 モデル・ $1,599.00より在庫あり

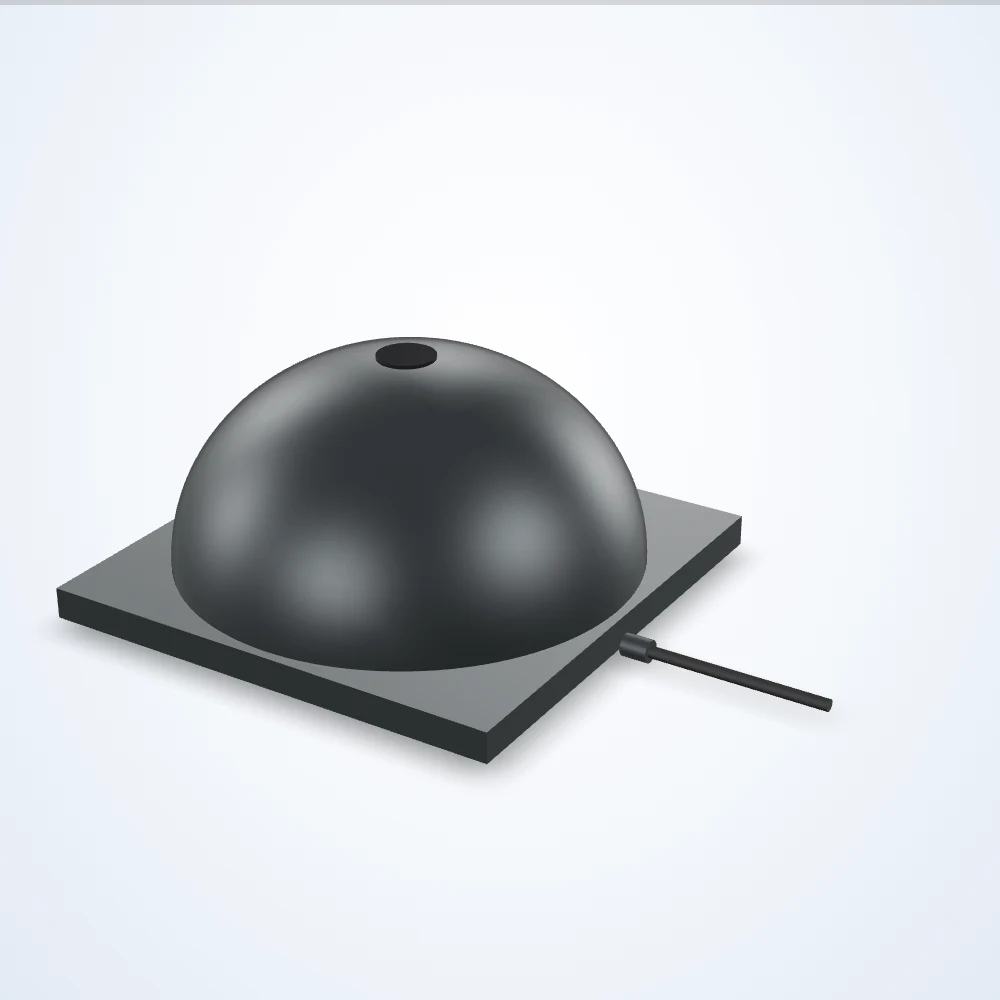

ドーム照明シリーズ、105.2 mm高、フライングリード

型番	サイズ	価格	在庫	リンク
LS-DOM-0003	155.2 x 155.2 mm	$1,599.00から見積もり	159 在庫あり	表示

1 モデル・ $979.00より在庫あり

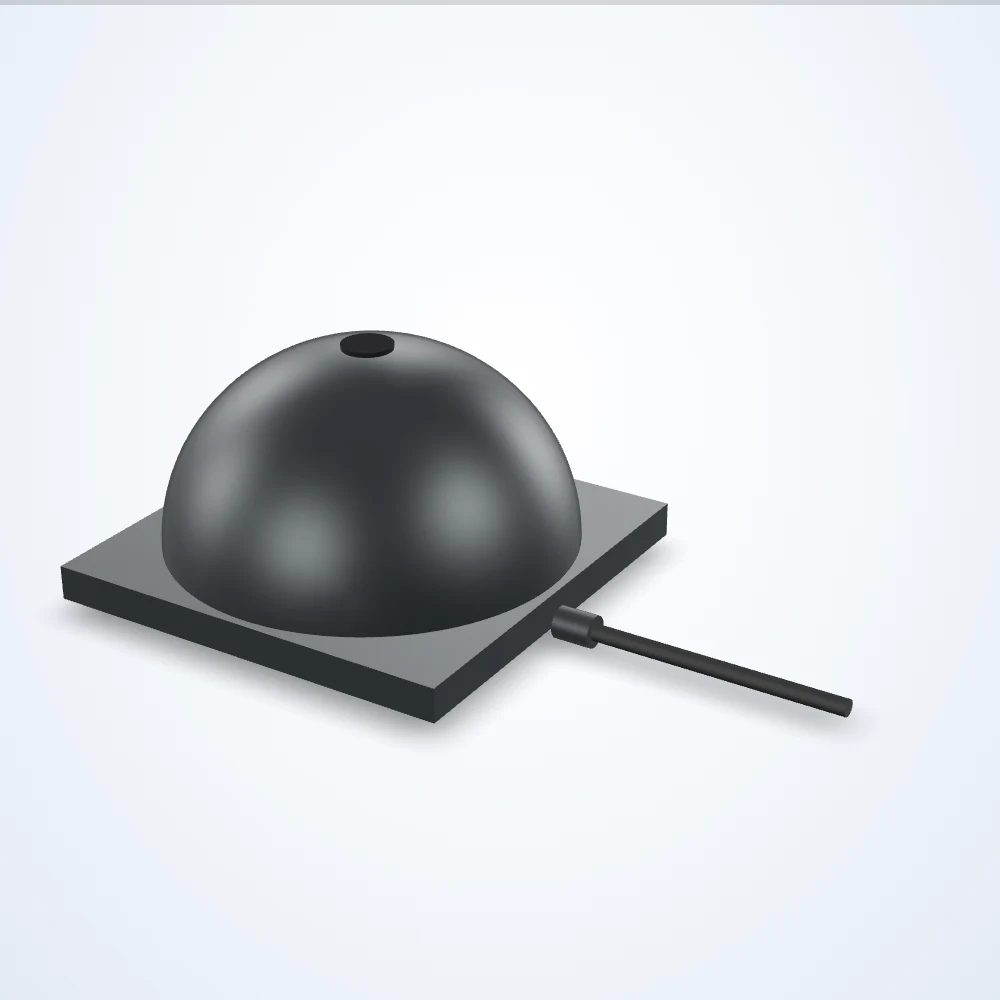

ドーム照明シリーズ、72.9 mm高、フライングリード

型番	サイズ	価格	在庫	リンク
LS-DOM-0039	78.7 x 78.7 mm	$979.00から見積もり	168 在庫あり	表示

1 モデル・ $1,079.00より在庫あり

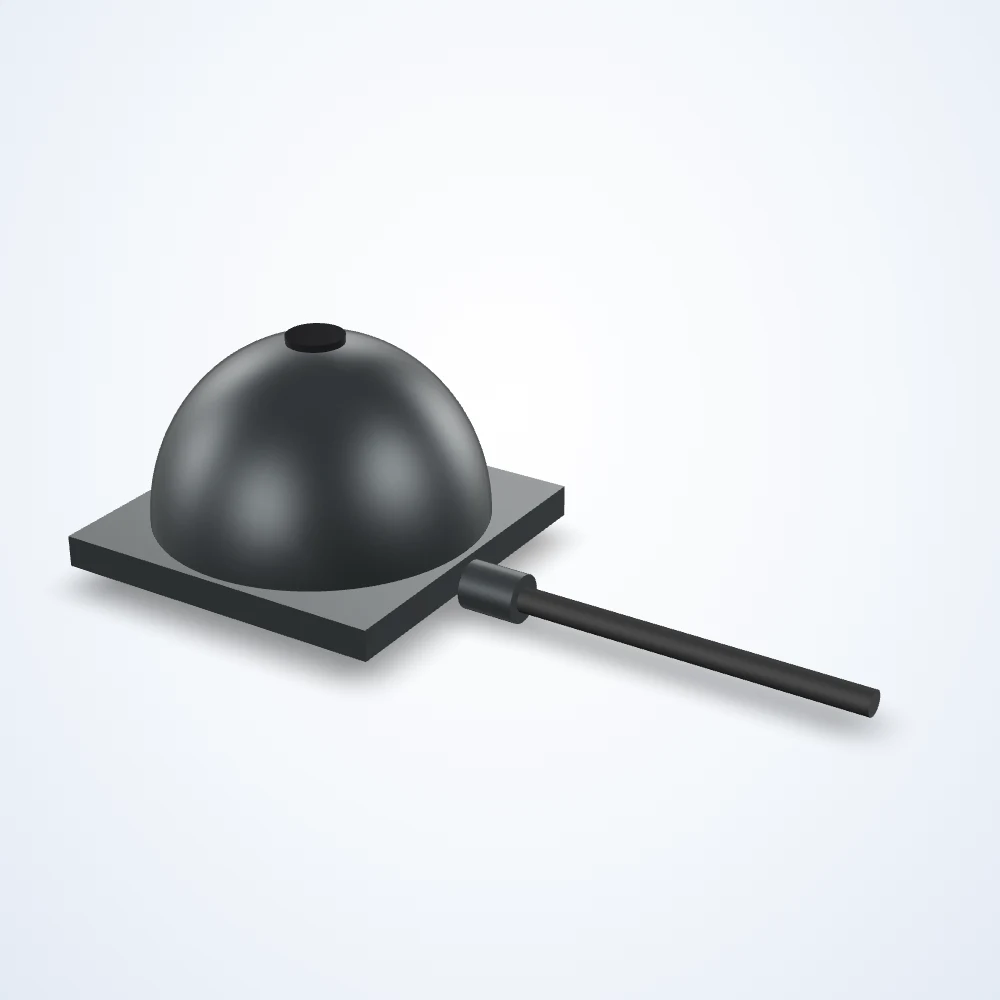

ドーム照明シリーズ、44.1 mm高、フライングリード

型番	サイズ	価格	在庫	リンク
LS-DOM-0040	49.5 x 49.5 mm	$1,079.00から見積もり	88 在庫あり	表示

1 モデル・ $209.00より在庫あり

赤外線照明

形状と照明モードは自由にカスタマイズ可能
近赤外線 850 nm および 940 nm 照明

用途例： 医療（静脈認証、眼球位置決め）；包装（透明プラスチック包装）；服飾、テキスタイル

型番	サイズ	電源	価格	在庫	リンク
LS-HDL100-IR850	100 mm	7.5 W	$209.00	2 在庫あり	表示

シリーズ

ドーム無影照明（2DM） (4)フラットドーム照明(2LFX) (5)ドーム無影照明（3DM） (4)3.0 ドーム照明（3DM シリーズ） (11)アーチ光源 (ARSシリーズ) (7)ドーム照明(DMシリーズ) (6)ドーム照明シリーズ、180.8 mm高、フライングリード (6)ドーム照明シリーズ、40.7 mm高、フライングリード (35)ドーム照明シリーズ、5ピンM12メスAコード、IP50 (3)ドーム光源（DS） (8)ドーム照明(HDL) (6)ドーム照明 (3)ドーム照明 (6)LEDドーム照明 (6)ドーム照明（SDシリーズ） (7)フラットドーム照明（SFシリーズ） (3)球形積分照明（LS-WD） (10)

すべての 135 モデル、シリーズ別

LS-3DM13034 LS-3DM14330 LS-3DM17750 LS-3DM20548 LS-3DM24548 LS-3DM29050 LS-3DM31760 LS-3DM4020 LS-3DM5620 LS-3DM7420 LS-3DM9624 LS-ARS120120-W · 72 x 110 mm LS-ARS160150-W · 111 x 140 mm LS-ARS160200-W · 111 x 190 mm LS-ARS300250-W · 140 x 240 mm LS-ARS200180-W · 150 x 170 mm LS-ARS200150-W · 151 x 140 mm LS-ARS200200-W · 152 x 190 mm LS-DM13440 LS-DM2.0-21650 LS-DM2.0-9230 LS-DM6228 LS-DM2812 · 12 mm LS-DM30060 · 60 mm LS-HDL60 · 33 mm LS-HDL100 · 66 mm LS-HDL150 · 116 mm LS-HDL180 · 138 mm LS-HDL240 · 193 mm LS-HDL335D · 260 mm LS-SD-44 · 44 mm OD LS-SD-70 · 79 mm OD LS-SD-100 · 116 mm OD LS-SD-120 · 134 mm OD LS-SD-150 · 171 mm OD LS-SD-180 · 196 mm OD LS-SD-250 · 260 mm OD LS-DOM-0003 · 155.2 x 155.2 mm LS-DOM-0001-L1 · 152.4 x 237.2 mm LS-DOM-0001-L2 · 304.8 x 237.2 mm LS-DOM-0001-L3 · 457.2 x 237.2 mm LS-DOM-0001-L4 · 609.6 x 237.2 mm LS-DOM-0001-L5 · 762 x 237.2 mm LS-DOM-0001-L6 · 914.4 x 237.2 mm LS-DOM-0002 · 406.4 x 406.4 mm LS-DOM-0004 · 60.3 x 25.5 mm LS-DOM-0005 · 111.1 x 25.5 mm LS-DOM-0006 · 161.9 x 25.5 mm

ドーム照明の選定ガイド

光沢・曲面・しわのある部品向けドーム照明

ドーム照明の選び方

ドーム照明は、ほぼすべての方向から拡散光を半球状に照射し、曲面や凹凸のある反射面、あるいは変形した表面をホットスポットなしに撮影できます。リング照明やバー照明ではギラつきが発生するようなベアリング、缶、ブリスター包装、アルミ箔、曲面金属、光沢のある成形部品などに使用されます。カメラはドームの上部にある開口部を通して撮影します。このカテゴリには、135のドーム照明が掲載されており、非常にコンパクトなハウジングで同様の拡散効果を実現するフラット型ドーム照明も含まれます。

部品（余白を含む）が照明領域内に収まるようにドームサイズを選ぶ。次にワーキングディスタンスを設定し、ドームの縁が部品に近づくようにする。その後、色を選ぶ。ここにあるすべてのモデルは24 Vで動作し、赤外線モデルは850 nmおよび940 nmである。

表で高さ（mm）、40 mm未満から297.3 mmまで、最大定常電流（mA）、最大定常入力電力（W）、拡散および光の接続（ハードワイヤードまたはコネクタ付き、一部は5ピンのM12コネクタ付き）を比較してください。IP等級の列には記載されている場合にIP50またはIP67が表示されます。平らで光沢のある部品の場合、比較してください同軸照明、またはシステムを構成する.

ドーム照明: よくある質問

ドーム照明を選択するべき場合とは？

反射性があり、平らでない部品を使用する場合はドーム照明を選択してください: ボールベアリング、缶、アルミホイルパック、ブリストルパック、曲面のクロムや光沢のある成形プラスチックなど。光はほぼすべての角度から届くため、表面のすべての面が均一なフィールドをレンズに戻し、眩しさのスポットは消えます。表面の形状や質感を変化させる欠陥、たとえばへこみやしわなどは依然として検出されます。

なぜドーム照明は画像に暗いスポットを残しますか？

カメラはドームの上部にある穴を通して画像を取得し、平らまたはほぼ平らな光沢面では、その穴が画像の中心に暗いスポットとして反射します。このスポットは、ドームのサイズを大きくするか、レンズから穴までの距離を長くすることで小さくなります。スポットが気になる場合は、コアキシャル光源から軸上光を追加するか、フラットドームデザインを選択してください。

ドーム照明は部品からどのくらい近づけばよいですか？

ドーム照明は、その縁が部品に近い位置にあるときにのみ最大の効果を発揮します。これにより、表面に上方からの光だけでなく、低角度からの光も届きます。ドームが高すぎると、低角度からの光が失われ、リング照明に近い効果になります。選ぶ前に、ドームの開口部と高さ（mm）をレンズのワーキングディスタンスと照らし合わせて確認してください。

ドーム照明とフラットドーム照明の違いは何ですか？

クラシックなドームは、内面がLED光を反射し、部品に光を当てる半球形です。フラットドームは、薄い拡散パネルを使用し、カメラがその中に通って光を照射することで、より低いハウジングで柔らかで均一な光を生成します。フラットドームは狭い空間や長いワーキングディスタンスに適しています。フルドームは、強く曲がった部品をより完全にカバーします。
