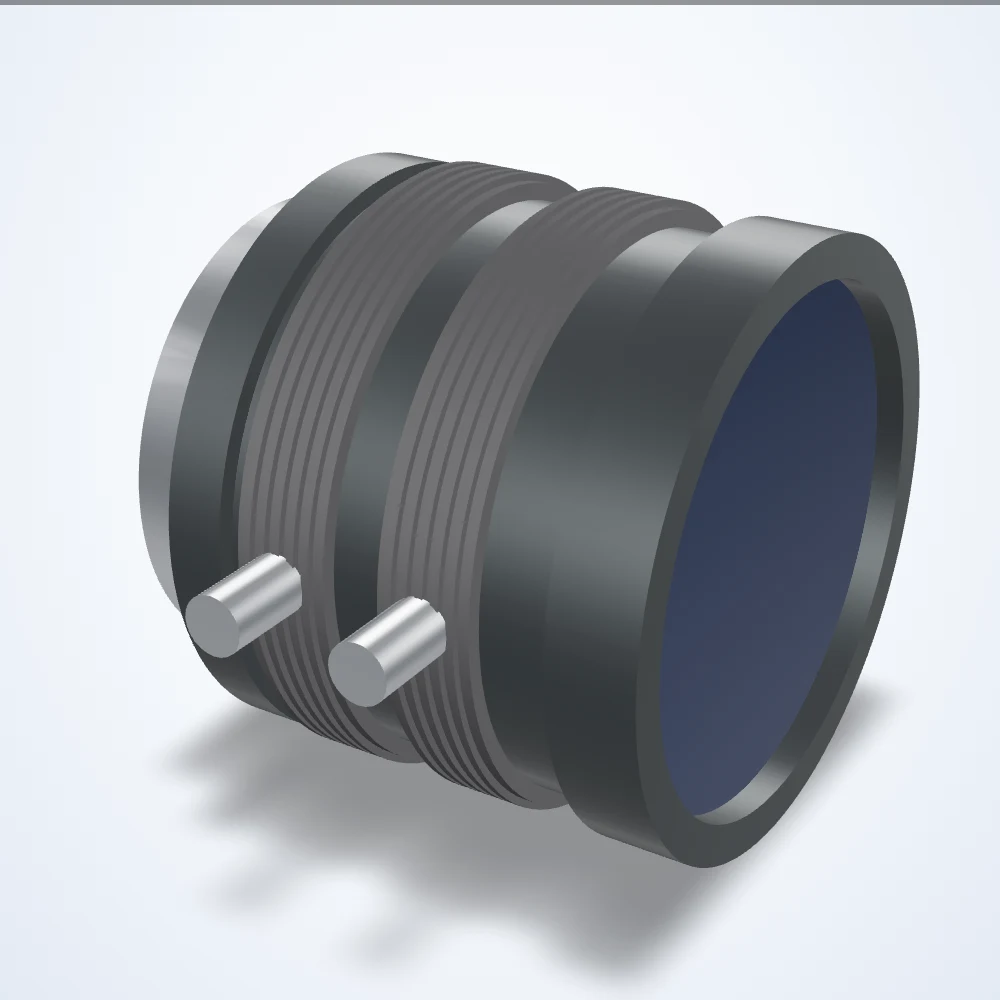

イラスト：実際の製品は外観が異なる場合があります。
マシンビジョンレンズ
16 mm レンズ、2/3"、C-mount (LS-FFL-0152)
モデル LS-FFL-0152
産業用カメラ用マシンビジョンレンズ。
仕様
| 型番 | LS-FFL-0152 |
|---|---|
| 焦点距離 | 16 mm |
| 最大センサーサイズ | 2/3" |
| マウント | C-mount |
| 絞り（F） | 2.8-16 |
| 画角 | 30.9 × 23.4° (水平 × 垂直), 対角 38.2° |
| 歪曲収差 | -0.09% (TV) |
| 視野角＠1/1.8″ | 25.5° × 19.2° |
| 視野角＠1/2″ | 22.7° × 17.2° |
| 視野角＠2/3″ | 30.9° × 23.4° |
| バックフォーカス | 空気中 14.7mm |
| 外形寸法 (直径 x 長さ, mm) | 32 x 26.5 |
| 入射瞳位置 | 前面から16.8mm |
| 出射瞳 | -48.9mm |
| モード時の視野 (2/3") | V 88mm, H 117mm, D 147mm |
| フランジバック | 空気中 17.526mm |
| フォーカス制御 | マニュアル |
| 合焦範囲 | 0.2 m - ∞ |
| フロント径 | 16.3 mm |
| 前/後有効径 | 前面16.3mm / 背面13.9mm |
| イメージサークル | 11 mm |
| 撮像寸法 | 8.8 mm x 6.6 mm |
| 絞り制御 | マニュアル |
| モジュール時の長さ | 27.71 mm（0.2 m時） |
| レンズタイプ | 固定焦点距離 |
| 1mm リング使用時の倍率 | 0.14× |
| 最小被写体距離（m） | 0.2 |
| 1mm リング使用時の最小物体距離 | 105 mm |
| マウントねじ | 1-32UNF |
| 動作温度範囲 | -10〜+50℃ |
| 背面直径 | 18 mm |
| 解像度 中心/角 | 中心 160 lp/mm / コーナー 100 lp/mm |
| モド撮影範囲 | 117.0(H)×88.0(V) |
| スペクトル | 可視光 |
| 保管温度範囲 | -20~+60 C |
| サムスクリュー | M2 |
| 重量 (g) | 55 |
