Sensore di visione SC3000
Telecamere intelligenti e sensori di visione

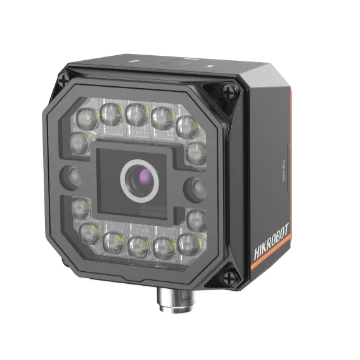

Sensore visivo SCC Hikrobot MV-SCC010M-16M-WBN V4, 5MP, Monocromatico, obiettivo da 16 mm, Focalizzazione motorizzata
Modello MV-SCC010M-16M-WBN V4
Sensori di visione SCC Hikrobot MV-SCC010M-16M-WBN V4, 5MP, monocromatico, obiettivo da 16 mm, messa a fuoco motorizzata. Piattaforma hardware integrata per il trattamento rapido delle immagini Algoritmi di posizionamento, misurazione e riconoscimento ad alta precisione per il conteggio, il rilevamento di difetti, i controlli di presenza e il posizionamento
Scheda tecnica (PDF, cinese) - MV-SCC010M-16M-WBN V4CAD: 3D STEP + 2D DXF (ZIP) - MV-SCC010M-16M-WBN V4
Caratteristiche
- Piattaforma hardware integrata per l'elaborazione ad alta velocità di immagini
- Algoritmi di alta precisione per posizionamento, misurazione e riconoscimento per conteggio, rilevamento difetti, controlli di presenza e posizionamento
- Interfaccia I/O ricca, supporta molteplici segnali di ingresso e uscita
- Indicatori di stato completi mostrano lo stato del dispositivo in tempo reale per una facile configurazione e manutenzione
- Un'illuminazione ben progettata garantisce uniformità di luminosità sull'area illuminata
- Supporta le modalità di comunicazione RS-232, TCP, UDP, FTP, Modbus, PROFINET, EtherNet/IP e altre
Specifiche
| Modello | MV-SCC010M-16M-WBN V4 |
|---|---|
| Marca | Hikrobot |
| Strumento di visione | Misura: misura P2P, misura P2L, misura contrasto, dimensione scala di grigi, misura larghezza bordo, misura larghezza, valore medio luminosità, angolo L2L, misura diametro, angolo linea; Esistenza: esistenza macchie, esistenza bordo, esistenza contorno, esistenza modello, esistenza cerchio, esistenza linea, verifica anomalia, rilevamento esistenza; Conteggio: conteggio macchie, conteggio bordi, conteggio contorni, conteggio modelli, conteggio basato su apprendimento; Riconoscimento: conteggio oggetti multipli, riconoscimento codice, riconoscimento categoria, registrazione classificazione, registrazione oggetto, OCR, OCR basato su apprendimento, rilevamento striscia orizzontale caratteri; Logica: calcolatore, modulo if, verifica logica, output formattato, verifica condizione, confronto caratteri, verifica combinazione; Posizione: conversione calibrazione, allineamento punto singolo, rettifica punti, punto di presa, trasformazione scala, fissaggio; Deep learning: classificazione DL, rilevamento oggetto DL; Rilevamento difetti: rilevamento anomalie; Strumenti di settore: OCR e rilevamento difetti |
| Capacità di soluzione | Supporta l'importazione e l'esportazione di progetti, fino a 32 progetti possono essere salvati |
| Protocollo di comunicazione | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Tipo di sensore | CMOS, otturatore globale |
| Dimensione pixel | 3.4 μm × 3.4 μm |
| Dimensione del sensore | 2/3" |
| Risoluzione | 2432 × 2048 |
| Frequenza massima fotogrammi | 50 fps |
| Guadagno | 0 dB ~ 24 dB |
| Tempo di esposizione | 60 μs ~ 1 sec |
| Formato pixel | Monocromatico 8 |
| Mono/colore | Mono |
| Interfaccia dati | Fast Ethernet (100 Mbit/s) |
| I/O digitali | Il connettore 17-pin M12 fornisce alimentazione, Ethernet, I/O digitale e porta seriale: segnale di ingresso × 2 (Linea 0/1), segnale di uscita × 3 (Linea 5/6/7), I/O bidirezionale × 3 (Linea 2/3/4) e ingresso da pulsante esterno × 1. Il segnale di uscita può essere impostato come NPN o PNP. |
| Alimentatore | 24 VDC |
| Consumo di potenza | Potenza tipica: 9.6 W @ 24 VDC; Potenza massima: 48 W @ 24 VDC |
| Attacco obiettivo | M12-mount, autofocus meccanico supportato |
| Lunghezza focale | 16 mm |
| Copriobiettivo | Copertura dell'obiettivo trasparente di default. Copertura dell'obiettivo semipolarizzata o completamente polarizzata disponibile come opzione. |
| Sorgente luminosa | Lampade LED 14, luce bianca di default. Luce rossa, blu e infrarosso sono opzionali |
| Indicatore | Indicatore di alimentazione (PWR), indicatore di rete (LNK), indicatore di stato (STS), indicatore di risultato (OK/NG) |
| Dimensione | 65.2 mm × 65.2 mm × 47 mm |
| Peso | Circa 280 g (0.6 lb.) |
| Grado di protezione | IP67 (con corretta installazione dell'obiettivo e cablaggio) |
| Temperatura | Temperatura di esercizio: 0 °C a 50 °C (32 °F a 122 °F); Temperatura di conservazione: –30 °C a 70 °C (–22 °F a 158 °F) |
| Umidità | 20% UR a 95% UR (senza condensa) |
| Resistenza alle vibrazioni | Conforme allo standard IEC 60068-2-6:2007.; Dispositivo solo (senza supporto di installazione): 10 Hz a 55 Hz, ampiezza picco a picco 1.5 mm, 2 ore per asse (X, Y, Z) |
| Resistenza agli urti | Conforme alla norma IEC 60068-2-27:2008.; Solo dispositivo (senza staffa di installazione): 30 g / 11 ms, onda semi-sinusoidale, 500 urti per asse (6 direzioni) |
| Software client | SCMVS |
| Certificazione | CE, KC |
| Peso di spedizione (stimato) | 0.49 kg |
