Sensori 3D

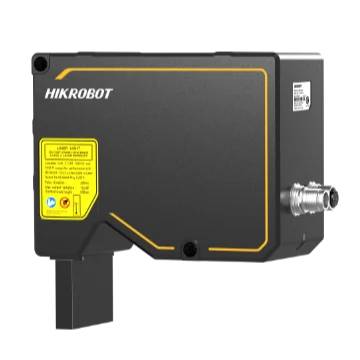

Sensori laser per profili Hikrobot MV-DP4060-01PS 3D, Serie DP4000
Modello MV-DP4060-01PS
Sensori laser per profilo Hikrobot MV-DP4060-01PS 3D, serie DP4000. Sensore immagine ad alta velocità di acquisizione e alta risoluzione con pixel grandi e accelerazione hardware FPGA, frequenza di scansione fino a 49 kHz
Scheda tecnica (PDF, cinese) - MV-DP4060-01PSManuale utente (PDF, cinese) - MV-DP4060-01PSCAD: 3D STEP + 2D DXF (ZIP) - MV-DP4060-01PS
Caratteristiche
- Sensore immagine ad alta velocità e ad alta risoluzione con pixel grandi
- Accelerazione hardware FPGA, frequenza di scansione fino a 49 kHz
- Obiettivo a grande apertura personalizzato per una sensibilità luminosa eccezionale
- Uscita collimata per una linea laser più uniforme
- Forma ottimizzata del fascio laser per dettagli più fini
- Maggiore densità di potenza laser per intervallo dinamico più ampio
Specifiche
| Modello | MV-DP4060-01PS |
|---|---|
| Marca | Hikrobot |
| Punti dati/profilo | 4080 |
| Distanza di riferimento | 60 mm |
| Intervallo di misura (asse Z) | 21 mm |
| Campo di misura (asse X) | 28 mm @ campo visivo vicino; 32 mm @ distanza di riferimento; 36 mm @ campo visivo lontano |
| Risoluzione (asse Z) | 1.06 ~ 1.98 μm |
| Ripetibilità (asse Z)* | 0.36 μm @ standard di misurazione del sensore su blocchi di misura ottici table1 |
| Linearità asse Z (±% di MR) | 0.01 |
| Intervallo dati profilo | 6.9 ~ 9.7 μm |
| Frequenza di scansione del frame | 2.5 kHz (a massima gamma di misurazione), Fino a 49 kHz (modalità ROI) |
| Uscita dati | Dati di profilo, immagine di profondità, immagine di luminosità |
| Modalità trigger | Trigger software, trigger hardware (encoder differenziale) |
| Classe di sicurezza laser | Classe 2 |
| Interfaccia dati | Gigabit Ethernet (1000 Mbit/s), compatibile con Fast Ethernet (100 Mbit/s) |
| I/O digitali | Interfaccia 12-pin M12 fornisce alimentazione e I/O, incluso input differenziale × 3 (Linea 0/3/6), output differenziale × 1 (Linea 1), e RS-232 × 1 |
| Alimentatore | 24 VDC |
| Consumo di potenza | 20.6 W@24 VDC |
| Dimensione | 144 mm × 150 mm × 67 mm |
| Peso | Circa 1210 g |
| Grado di protezione | IP67 |
| Temperatura | Temperatura di esercizio: 0 °C a 45 °C (32 °F a 113 °F); Temperatura di conservazione: –30 °C a 80 °C (–22 °F a 176 °F) |
| Umidità | 20% UR a 85% UR (senza condensa) |
| Software client | 3DMVS (V3.1.0 e superiore), VM3D o software di terze parti |
| Sistema operativo | Windows 7/10 a 32/64 bit, Windows 11 a 64 bit (consigliati memoria da 8 GB in su e CPU i5) |
| Peso di spedizione (stimato) | 1.79 kg |
Completi la stazione
Il configuratore abbina telecamera, obiettivo, illuminatore, controllore di illuminazione e cavi tra loro e con questo componente.
Configuri un sistema Guida alla selezioneAltre dimensioni nella serie DP4000 Series
| Modello | Dimensioni | Prezzo | Disponibilità | Link |
|---|---|---|---|---|
| MV-DP4020-01P | $12,379.00 preventivo | 5 disponibili in magazzino | Veda | |
| MV-DP4060-01P | $12,379.00 preventivo | 5 disponibili in magazzino | Veda | |
| MV-DP4090-01P | $12,379.00 preventivo | 4 disponibili in magazzino | Veda | |
| MV-DP4180-01P | $12,379.00 preventivo | 4 disponibili in magazzino | Veda | |
| MV-DP4180-03P | $12,379.00 preventivo | 5 disponibili in magazzino | Veda | |
| MV-DP4430-01P | $12,379.00 preventivo | 3 disponibili in magazzino | Veda | |
| MV-DP4430-03P | $12,379.00 preventivo | 5 disponibili in magazzino | Veda | |
| MV-DP4940-03P | $12,379.00 preventivo | 3 disponibili in magazzino | Veda | |
| MV-DP4920-05MAX | $12,379.00 preventivo | 3 disponibili in magazzino | Veda |
