Telecamere a scansione area

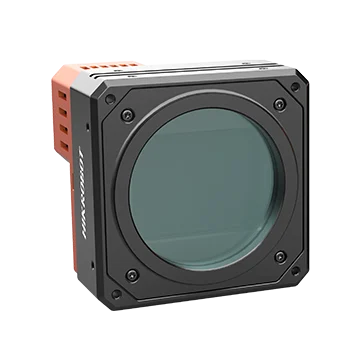

Telecamera a scansione area Hikrobot MV-CH1510-10XC-M72-NF 151MP, CoaXPress, IMX411, Colore, M72-mount, con ventola
Modello MV-CH1510-10XC-M72-NF
Hikrobot MV-CH1510-10XC-M72-NF 151MP Telecamera a Scansione Area, CoaXPress, IMX411, Colore, M72-mount, con ventola. Risoluzione di 14208 × 10640, dimensione pixel di 3.76 µm × 3.76 µm. Utilizza un CMOS a otturatore a rullo per fornire un alto rapporto dinamico, SNR e immagini di alta qualità.
Scheda tecnica (PDF) - MV-CH1510-10XC-M72-NFManuale utente (PDF) - MV-CH1510-10XC-M72-NFCAD: 3D STEP + 2D DXF (ZIP) - MV-CH1510-10XC-M72-NF
Caratteristiche
- Risoluzione di 14208 × 10640, dimensione del pixel di 3.76 µm × 3.76 µm.
- Utilizza un sensore CMOS a rolling shutter per fornire un alto rapporto segnale-rumore, un ampio intervallo dinamico e immagini di alta qualità.
- Supporta la correzione del campo piano.
- Supporta la modalità TEC e un tempo di esposizione fino a 10 secondi.
- Supporta l'uscita ADC a 16 bit con campionamento ad alta precisione e ampio intervallo dinamico. Sono basati sul protocollo e sullo standard.
- Adotta l'interfaccia CXP-6 per la trasmissione dei dati.
Specifiche
| Modello | MV-CH1510-10XC-M72-NF |
|---|---|
| Marca | Hikrobot |
| Tipo di sensore | CMOS, otturatore scorrevole |
| Modello sensore | Sony® IMX411 |
| Dimensione pixel | 3.76 μm × 3.76 μm |
| Dimensione del sensore | 66.7 mm |
| Risoluzione | 14208 × 10640 |
| Frequenza massima fotogrammi | 6.2 fps @ 14208 × 10640 |
| Gamma dinamica | 78.7 dB |
| SNR | 46.4 dB |
| Guadagno | da 0 dB a 36 dB |
| Tempo di esposizione | 15 μs a 10 sec |
| Modalità di esposizione | Modalità di esposizione Off/Once/Continuous, supporta Global Reset, Rolling |
| Mono/colore | Colore |
| Formato pixel | Mono 8/10/12/16, Bayer RG 8/10/12/16, RGB 8 |
| Binning | Supporta 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimazione | Non supportato |
| Immagine invertita | Supporta output immagine invertita orizzontale |
| Interfaccia dati | CoaXPress con interfaccia DIN |
| I/O digitali | Connettore 12-pin P10 fornisce I/O, tra cui input otticamente isolato × 1 (Linea 0), output otticamente isolato × 1 (Linea 1), I/O bi-direzionale non isolato × 1 (Linea 2), e RS-232 × 1. |
| Alimentatore | Camera con ventola: 12 VDC a 24 VDC; Camera con TEC: 24 VDC |
| Consumo di potenza | Fotocamera con ventola: Typ. 21 W @ 24 VDC; Fotocamera con TEC non raffreddante: Typ. 22 W @ 24 VDC; Fotocamera con TEC raffreddante: Typ. 60 W @ 24 VDC |
| Attacco obiettivo | M72*0.75, distanza flange-sensore 19.55 mm |
| Dimensione | Fotocamera con ventola: 100 mm × 100 mm × 74.3 mm (3.9" × 3.9" × 2.9"); Fotocamera con TEC: 120 mm × 120 mm × 84.6 mm (4.7" × 4.7" × 3.3") |
| Peso | Fotocamera con ventola: Circa 1.0 kg (2.2 lb.); Fotocamera con TEC: Circa 1.9 kg (4.2 lb.) |
| Grado di protezione | IP40 (con corretta installazione dell'obiettivo e cablaggio) |
| Temperatura | Temperatura di esercizio: 0 °C a 50 °C (32 °F a 122 °F); Temperatura di conservazione: –30 °C a 70 °C (–22 °F a 158 °F) |
| Umidità | 20% UR a 95% UR (senza condensa) |
| Software client | Software della scheda di acquisizione compatibile con il protocollo CoaXPress |
| Sistema operativo | 32/64-bit Windows 7/10, 64-bit Windows 11 con memoria di almeno 8 GB |
| Compatibilità | CoaXPress, GenlCam |
| Certificazione | CE, RoHS, KC |
| Peso di spedizione (stimato) | 1.50 kg |
