Obiettivo bi-telecentrico per telecamere 2/3" (serie VCM230)
Obiettivi telecentrici

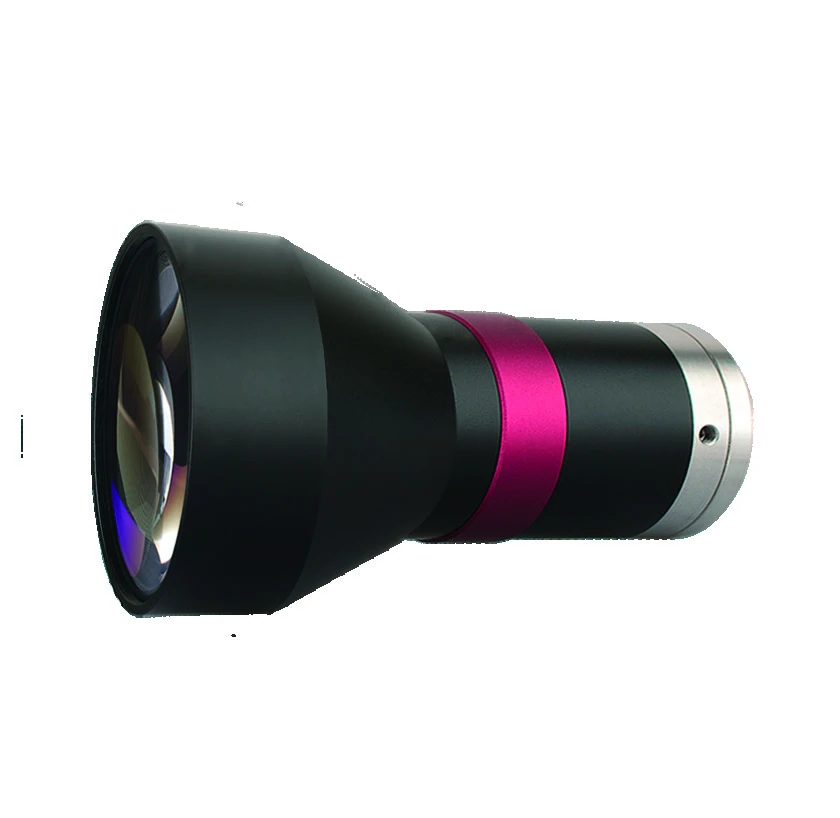

Obiettivo bi-telecentrico per telecamere 2/3", 0.238x, distanza di lavoro 128 mm, C-mount (LS-VCM230-48)
Modello LS-VCM230-48
Serie di obiettivi bi-telecentrici per sensori fino a 2/3" (11.4 mm dia.), C-Mount. I modelli sono denominati in base al campo visivo oggetto (dia. mm); ciascuno elenca ingrandimento, distanza di lavoro, F/#, MTF30, profondità di campo, distorsione <0.1% e telecentricità <0.1°.
Caratteristiche
- Design a matrice con qualità di imaging estremamente alta
- FOV standard da 26 a 240 mm, che copre quasi tutte le applicazioni di imaging industriale
- Compatibile con tutte le telecamera C-mount da 1/2.5" a 1.1", e telecamera F/M-mount da 4/3" a 59 mm
- Più di 168 tipi standard e centinaia di articoli personalizzati
- Eccellente numero F, alta telecentricità, distorsione estremamente bassa, DoF molto grande
- Ogni obiettivo viene fornito con un rapporto di test sulla qualità dell'immagine
- Montatura dell'obiettivo con distanza della flangia comodamente regolabile (AL)
- Design a matrice con qualità di imaging estremamente elevata
- Compatibile con tutte le telecamere C mount da 1/2.5" a 1.1" e con le telecamere con montatura F/M da 4/3" a 59 mm
- Eccellente numero F, elevata telecentricità, distorsione estremamente bassa, profondità di campo (DoF) molto ampia
- Ogni obiettivo della serie VCM include un rapporto di test della qualità dell'immagine
- Campo visivo massimo da 26mm fino a 300mm
- Ottimizzato per telecamere 1/2.5"~1.1" C-Mount
- Bassa distorsione, buona telecentricità, grande apertura e grande profondità di campo per applicazioni di alta gamma.
Specifiche
| Modello | LS-VCM230-48 |
|---|---|
| Dimensione massima del sensore (diam. mm) | 11.4(2/3") |
| Distorsione (% max) | <0.1 |
| Telecentricità (gradi max) | <0.1 |
| Attacco | C-Mount |
| Ingrandimento (x) | 0.238 |
| Campo visivo dell'oggetto (dia. mm) | 48 |
| Distanza di lavoro (mm) | 128±3 |
| Migliore apertura (F/#) | 5.4 |
| MTF30 (lp/mm) | <165 |
| Profondità di campo (mm) | ±7.7@F11 |
| Lunghezza I/O (mm) | 282±3 |
| Campo visivo con ICX625/655 (sensore 8.47x7.1) (mm x mm) | 35.6x29.8 |
| Lunghezza (mm) | 136.9 |
| Peso (kg) | 0.5 |
| Illuminazione LED telecentrica compatibile | LS-VCL-48-XW-Y |
Applicazioni
- Applicazioni di imaging industriale (FOV standard 26 a 240 mm)
Compatibile con questo componente
Telecamere compatibili con questo obiettivo
- Telecamera a scansione area, 5.0 MP, GigE, Colore (LS-CR050-23GC)$149.00 · Acquista ora
- USB3.0 telecamera a scansione area, 2.5 MP, USB3, Colore/Mono (LS-MV-231UC/M170-GS)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 0.3 MP, USB3, Colore/Mono (LS-BL-AU33GC/M)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 1.3 MP, USB3, Colore (LS-BL-AU133GC/M-B)$179.00 · Acquista ora
- Telecamera a scansione area, 6.3 MP, GigE, Colore (LS-CR060-18GC)$219.00 · Acquista ora
- Telecamera a scansione area USB3.0, 8.3 MP, USB3, Colore (LS-MV-836UC50-RS)$269.00 · Acquista ora
Adattatori
- Anello adattatore da C a CS mount, altezza 1 mm (LS-C-CS-1) per CS-mount telecamere$39.00 · Acquista ora
- Anello adattatore da C a CS mount, altezza 10 mm (LS-C-CS-10) per CS-mount telecamere$39.00 · Acquista ora
Altre dimensioni nell'obiettivo Bi-telecentrico per telecamere 2/3" (serie VCM230)
| Modello | Dimensioni | Prezzo | Disponibilità | Link |
|---|---|---|---|---|
| LS-VCM230-26 | 0.438x, DFO 73 mm, 2/3", C-mount | $999.00 | 2 disponibili in magazzino | Veda |
| LS-VCM230-26-AL | 0.409x, DFO 72 mm, 2/3", C-Mount | $1,039.00 | 2 disponibili in magazzino | Veda |
| LS-VCM230-36 | 0.317x, DFO 110 mm, 2/3", C-mount | $1,169.00 | 3 disponibili in magazzino | Veda |
| LS-VCM230-36-AL | 0.293x, DFO 111 mm, 2/3", C-Mount | $1,209.00 | 2 disponibili in magazzino | Veda |
| LS-VCM230-42 | 0.271x, DFO 118 mm, 2/3", C-mount | $1,279.00 | 5 disponibili in magazzino | Veda |
| LS-VCM230-42-AL | 0.252x, DFO 119 mm, 2/3", C-Mount | $1,309.00 | 3 disponibili in magazzino | Veda |
| LS-VCM230-48S-AL | 0.238x, DFO 138 mm, 2/3", C-mount | $1,379.00 | 5 disponibili in magazzino | Veda |
| LS-VCM230-48-AL | 0.221x, DFO 128 mm, 2/3", C-Mount | $1,409.00 | 3 disponibili in magazzino | Veda |
| LS-VCM230-56-AL | 0.19x, DFO 138 mm, 2/3", C-Mount | $1,549.00 | 4 disponibili in magazzino | Veda |
| LS-VCM230-64-AL | 0.166x, DFO 187 mm, 2/3", C-Mount | $1,689.00 | 5 disponibili in magazzino | Veda |
| LS-VCM230-64P-AL | 0.165x, DFO 159 mm, 2/3", C-Mount | $1,689.00 | 2 disponibili in magazzino | Veda |
| LS-VCM230-72-AL | 0.147x, DFO 178 mm, 2/3", C-Mount | $1,879.00 | 3 disponibili in magazzino | Veda |
| LS-VCM230-80P-AL | 0.132x, DFO 229 mm, 2/3", C-Mount | $1,929.00 | 3 disponibili in magazzino | Veda |
| LS-VCM230-80-AL | 0.132x, DFO 229 mm, 2/3", C-Mount | $1,999.00 | 5 disponibili in magazzino | Veda |
| LS-VCM230-90-AL | 0.127x, DFO 208 mm, 2/3", C-mount | $2,099.00 | 4 disponibili in magazzino | Veda |
| LS-VCM230-100-AL | 0.114x, DFO 254 mm, 2/3", C-Mount | $2,219.00 | 3 disponibili in magazzino | Veda |
| LS-VCM230-110-AL | 0.095x, DFO 251 mm, 2/3", C-Mount | $2,529.00 | 4 disponibili in magazzino | Veda |
| LS-VCM230-120-AL | 0.095x, DFO 280 mm, 2/3", C-mount | $2,609.00 | 5 disponibili in magazzino | Veda |
| LS-VCM230-136-AL | 0.078x, DFO 288 mm, 2/3", C-Mount | $2,969.00 | 5 disponibili in magazzino | Veda |
| LS-VCM230-150-AL | 0.071x, DFO 301 mm, 2/3", C-Mount | $3,209.00 | 5 disponibili in magazzino | Veda |
| LS-VCM230-170-AL | 0.063x, DFO 318 mm, 2/3", C-Mount | $3,579.00 | 4 disponibili in magazzino | Veda |
| LS-VCM230-190-AL | 0.06x, DFO 330 mm, 2/3", C-mount | $3,819.00 | 5 disponibili in magazzino | Veda |
| LS-VCM230-240-AL | 0.044x, DFO 410 mm, 2/3", C-Mount | $4,829.00 | 2 disponibili in magazzino | Veda |
| LS-VCM230-300-AL | 0.038x, DFO 465 mm, 2/3", C-mount | $5,699.00 preventivo | 4 disponibili in magazzino | Veda |
