Obiettivo bi-telecentrico per telecamere 1/2.5" (serie VCM125)
Obiettivi telecentrici

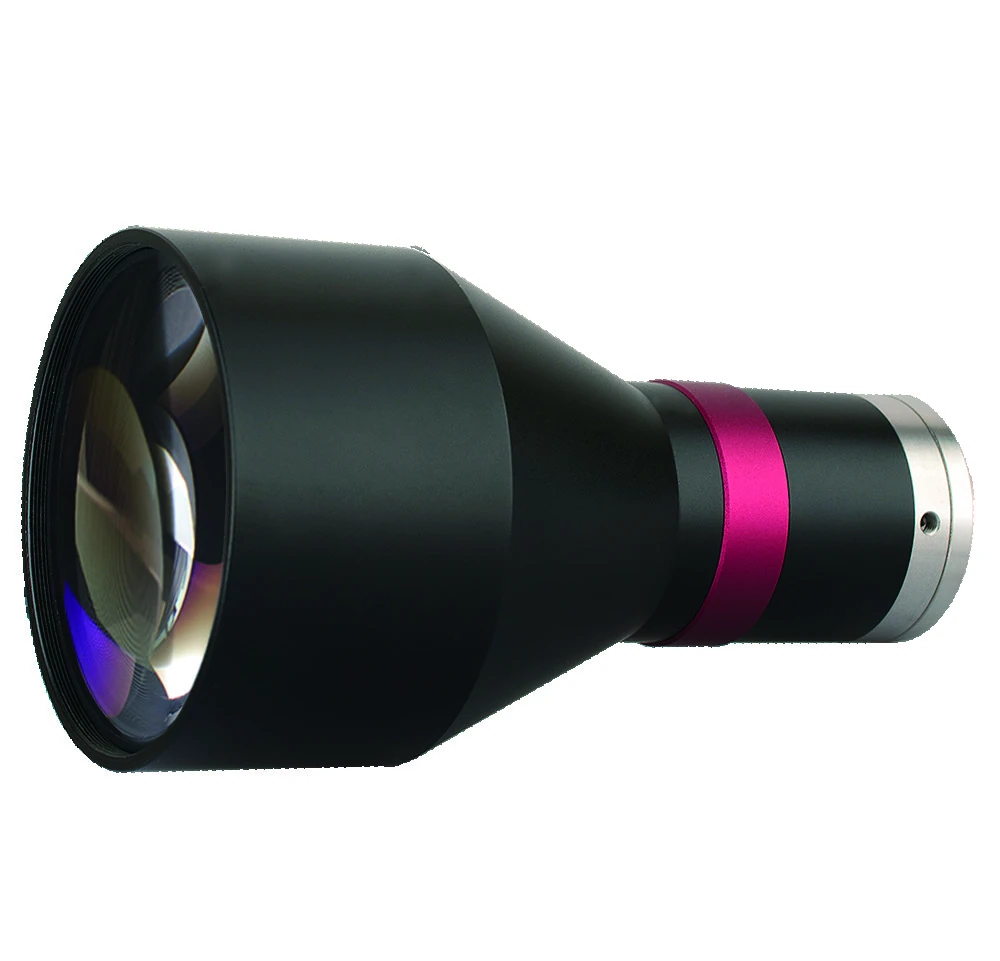

Obiettivo bi-telecentrico per telecamere 1/2.5", 0.2x, distanza di lavoro 110 mm, C-mount (LS-VCM125-36)
Modello LS-VCM125-36
Gli obiettivi Bi-Telecentrici della Serie VCM sono progettati specificamente per applicazioni ad alta precisione come metrologia, ispezione, ecc. Questi obiettivi presentano una varietà di FOV fino a 300mm, design personalizzato per sensori 1/2.5" ~1.1", e design bi-telecentrico per imaging di alta qualità.
Caratteristiche
- Design a matrice con qualità di imaging estremamente alta
- FOV standard da 26 a 240 mm, che copre quasi tutte le applicazioni di imaging industriale
- Compatibile con tutte le telecamera C-mount da 1/2.5" a 1.1", e telecamera F/M-mount da 4/3" a 59 mm
- Più di 168 tipi standard e centinaia di articoli personalizzati
- Eccellente numero F, alta telecentricità, distorsione estremamente bassa, DoF molto grande
- Ogni obiettivo viene fornito con un rapporto di test sulla qualità dell'immagine
- Montatura dell'obiettivo con distanza della flangia comodamente regolabile (AL)
- Design a matrice con qualità di imaging estremamente elevata
- Compatibile con tutte le telecamere C mount da 1/2.5" a 1.1" e con le telecamere con montatura F/M da 4/3" a 59 mm
- Eccellente numero F, elevata telecentricità, distorsione estremamente bassa, profondità di campo (DoF) molto ampia
- Ottimizzato per telecamere 1/2.5"~1.1" C-Mount
- Campo visivo ampio da 26mm fino a 300mm
- Eccellente risoluzione per telecamere ad alta risoluzione
- Bassa distorsione, buona telecentricità, grande apertura e grande profondità di campo per applicazioni di fascia alta.
Specifiche
| Modello | LS-VCM125-36 |
|---|---|
| Dimensione massima del sensore (diam. mm) | 7.2(1/2.5") |
| Distorsione (% max) | <0.1 |
| Telecentricità (gradi max) | <0.1 |
| Attacco | C-Mount |
| Ingrandimento (x) | 0.200 |
| Campo visivo dell'oggetto (dia. mm) | 36 |
| Distanza di lavoro (mm) | 110±2 |
| Migliore apertura (F/#) | 4.2 |
| MTF30 (lp/mm) | >190 |
| Profondità di campo (mm) | ±11.0@F11 |
| Lunghezza I/O (mm) | 251±2 |
| Campo visivo con 9P001/31 (sensore 5.7x4.28) (mm x mm) | 28.5x21.4 |
| Lunghezza (mm) | 123.5 |
| Peso (kg) | 0.4 |
| Illuminazione LED telecentrica compatibile | LS-VCL-36-XW-Y |
Applicazioni
- Applicazioni di imaging industriale (FOV standard 26 a 240 mm)
Compatibile con questo componente
Telecamere compatibili con questo obiettivo
- Telecamera a scansione area, 5.0 MP, GigE, Colore (LS-CR050-23GC)$149.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 0.3 MP, USB3, Colore/Mono (LS-BL-AU33GC/M)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 1.3 MP, USB3, Colore (LS-BL-AU133GC/M-B)$179.00 · Acquista ora
- Telecamera a scansione area GigE, 2.1 MP, GigE, Mono (LS-MV-203GM30P-RS)$219.00 · Acquista ora
- Telecamera a scansione area, 5.0 MP, GigE, Mono (LS-CR050-23GM)$149.00 · Acquista ora
- GigE telecamera a scansione area, 5.0 MP, GigE, Colore/Mono (LS-MV-502GC/M23-RS)$149.00 · Acquista ora
Adattatori
- Anello adattatore da C a CS mount, altezza 1 mm (LS-C-CS-1) per CS-mount telecamere$39.00 · Acquista ora
- Anello adattatore da C a CS mount, altezza 10 mm (LS-C-CS-10) per CS-mount telecamere$39.00 · Acquista ora
Altre dimensioni nell'obiettivo Bi-telecentrico per telecamere 1/2.5" (serie VCM125)
| Modello | Dimensioni | Prezzo | Disponibilità | Link |
|---|---|---|---|---|
| LS-VCM125-26-AL | 0.277x, DFO 72 mm, 1/2.5", C-Mount | $999.00 | 2 disponibili in magazzino | Veda |
| LS-VCM125-26 | 0.277x, DFO 73 mm, 1/2.5", C-mount | $999.00 | 5 disponibili in magazzino | Veda |
| LS-VCM125-36-AL | 0.199x, DFO 111 mm, 1/2.5", C-Mount | $1,169.00 | 4 disponibili in magazzino | Veda |
| LS-VCM125-42-AL | 0.172x, DFO 119 mm, 1/2.5", C-Mount | $1,279.00 | 2 disponibili in magazzino | Veda |
| LS-VCM125-42 | 0.171x, DFO 118 mm, 1/2.5", C-mount | $1,279.00 | 3 disponibili in magazzino | Veda |
| LS-VCM125-48-AL | 0.15x, DFO 128 mm, 1/2.5", C-Mount | $1,379.00 | 5 disponibili in magazzino | Veda |
| LS-VCM125-48S-AL | 0.15x, DFO 138 mm, 1/2.5", C-mount | $1,379.00 | 4 disponibili in magazzino | Veda |
| LS-VCM125-48 | 0.15x, DFO 128 mm, 1/2.5", C-mount | $1,379.00 | 2 disponibili in magazzino | Veda |
| LS-VCM125-56-AL | 0.129x, DFO 138 mm, 1/2.5", C-Mount | $1,519.00 | 4 disponibili in magazzino | Veda |
| LS-VCM125-64-AL | 0.113x, DFO 187 mm, 1/2.5", C-Mount | $1,649.00 | 4 disponibili in magazzino | Veda |
| LS-VCM125-64P-AL | 0.112x, DFO 159 mm, 1/2.5", C-Mount | $1,649.00 | 2 disponibili in magazzino | Veda |
| LS-VCM125-72-AL | 0.1x, DFO 178 mm, 1/2.5", C-Mount | $1,789.00 | 3 disponibili in magazzino | Veda |
| LS-VCM125-80-AL | 0.09x, DFO 229 mm, 1/2.5", C-Mount | $1,929.00 | 2 disponibili in magazzino | Veda |
| LS-VCM125-90-AL | 0.08x, DFO 208 mm, 1/2.5", C-mount | $2,099.00 | 2 disponibili in magazzino | Veda |
| LS-VCM125-100-AL | 0.077x, DFO 254 mm, 1/2.5", C-Mount | $2,149.00 | 2 disponibili in magazzino | Veda |
| LS-VCM125-110-AL | 0.065x, DFO 251 mm, 1/2.5", C-Mount | $2,459.00 | 5 disponibili in magazzino | Veda |
| LS-VCM125-120-AL | 0.06x, DFO 280 mm, 1/2.5", C-mount | $2,609.00 | 5 disponibili in magazzino | Veda |
| LS-VCM125-136-AL | 0.053x, DFO 288 mm, 1/2.5", C-Mount | $2,889.00 | 4 disponibili in magazzino | Veda |
| LS-VCM125-150-AL | 0.048x, DFO 301 mm, 1/2.5", C-Mount | $3,129.00 | 4 disponibili in magazzino | Veda |
| LS-VCM125-170-AL | 0.042x, DFO 318 mm, 1/2.5", C-Mount | $3,439.00 | 4 disponibili in magazzino | Veda |
| LS-VCM125-190-AL | 0.038x, DFO 330 mm, 1/2.5", C-mount | $3,819.00 | 4 disponibili in magazzino | Veda |
| LS-VCM125-268-AL | 0.027x, DFO 438 mm, 1/2.5", C-Mount | $4,179.00 | 4 disponibili in magazzino | Veda |
| LS-VCM125-216-AL | 0.033x, DFO 372 mm, 1/2.5", C-mount | $4,259.00 | 5 disponibili in magazzino | Veda |
| LS-VCM125-300-AL | 0.024x, DFO 465 mm, 1/2.5", C-Mount | $4,629.00 preventivo | 3 disponibili in magazzino | Veda |
