Obiettivo bi-telecentrico per telecamere 1.1" (serie VCM111)
Obiettivi telecentrici

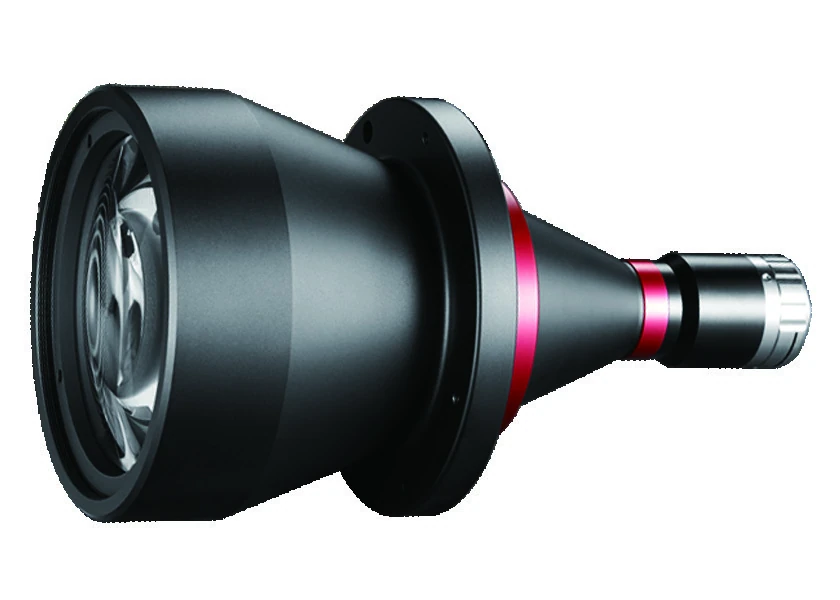

Obiettivo bi-telecentrico per telecamere 1.1", 0.078x, distanza di lavoro 410 mm, C-Mount (LS-VCM111-240-AL)
Modello LS-VCM111-240-AL
Serie di obiettivi bi-telecentrici per sensori fino a 1.1" (diametro 18.5 mm nella tabella, 18.4 sulle schede dei modelli), C-Mount. I modelli sono denominati in base al campo visivo oggetto (diametro mm); ciascuno elenca ingrandimento, distanza di lavoro, F/#, MTF30, profondità di campo, distorsione <0.1% e telecentricità <0.1°.
Caratteristiche
- Design a matrice con qualità di imaging estremamente alta
- FOV standard da 26 a 240 mm, che copre quasi tutte le applicazioni di imaging industriale
- Compatibile con tutte le telecamera C-mount da 1/2.5" a 1.1", e telecamera F/M-mount da 4/3" a 59 mm
- Più di 168 tipi standard e centinaia di articoli personalizzati
- Eccellente numero F, alta telecentricità, distorsione estremamente bassa, DoF molto grande
- Ogni obiettivo viene fornito con un rapporto di test sulla qualità dell'immagine
- Montatura dell'obiettivo con distanza della flangia comodamente regolabile (AL)
- Design a matrice con qualità di imaging estremamente elevata
- Compatibile con tutte le telecamere C mount da 1/2.5" a 1.1" e con le telecamere con montatura F/M da 4/3" a 59 mm
- Eccellente numero F, elevata telecentricità, distorsione estremamente bassa, profondità di campo (DoF) molto ampia
- Ogni obiettivo della serie VCM include un rapporto di test della qualità dell'immagine
- Ottimizzato per telecamere 1/2.5"~1.1" C-Mount
- Campo visivo ampio da 26mm fino a 300mm
- Eccellente risoluzione per telecamere ad alta risoluzione
- Bassa distorsione, buona telecentricità, grande apertura e grande profondità di campo per applicazioni di fascia alta.
Specifiche
| Modello | LS-VCM111-240-AL |
|---|---|
| Dimensione massima del sensore (diam. mm) | 18.5(1.1") |
| Distorsione (% max) | <0.1 |
| Telecentricità (gradi max) | <0.1 |
| Attacco | C-Mount |
| F/# | 5 |
| MTF30 (lp/mm) | >130 |
| Lunghezza (mm) | 583 |
| Peso (kg) | 17.8 |
| Ingrandimento (x) | 0.078 |
| Distanza di lavoro (mm) | 410±5 |
| Profondità di campo (mm) | ±30 |
| Campo visivo su 1.1" IMX304(14.13x10.6) (mm x mm) | 181.1x135.9 |
| Campo visivo (diam. mm) | 240 |
| Distanza oggetto-immagine I/O (mm) | 1022±6 |
| Migliore apertura (F/#) | 6.2 |
| Formato sensore | 1.1" |
Applicazioni
- Applicazioni di imaging industriale (FOV standard 26 a 240 mm)
Compatibile con questo componente
Telecamere compatibili con questo obiettivo
- Telecamera a scansione area, 5.0 MP, GigE, Colore (LS-CR050-23GC)$149.00 · Acquista ora
- Telecamera a scansione area GigE, serie C, 4.2 MP, GigE, Colore/Mono (LS-MV-C404RC-GE/M)$149.00 · Acquista ora
- USB3.0 telecamera a scansione area, 2.5 MP, USB3, Colore/Mono (LS-MV-231UC/M170-GS)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 0.3 MP, USB3, Colore/Mono (LS-BL-AU33GC/M)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 1.3 MP, USB3, Colore (LS-BL-AU133GC/M-B)$179.00 · Acquista ora
- GigE telecamera su scheda / modulo, 20 MP, GigE, Colore (LS-BL-2000RC/M-GE-CS) con un anello da 5 mm C-CS$209.00 · Acquista ora
Adattatori
- Anello adattatore da C a CS mount, altezza 1 mm (LS-C-CS-1) per CS-mount telecamere$39.00 · Acquista ora
- Anello adattatore da C a CS mount, altezza 10 mm (LS-C-CS-10) per CS-mount telecamere$39.00 · Acquista ora
Altre dimensioni nell'obiettivo Bi-telecentrico per telecamere 1.1" (serie VCM111)
| Modello | Dimensioni | Prezzo | Disponibilità | Link |
|---|---|---|---|---|
| LS-VCM111-26-AL | 0.72x, DFO 72 mm, 1.1", C-Mount | $999.00 | 4 disponibili in magazzino | Veda |
| LS-VCM111-36-AL | 0.516x, DFO 111 mm, 1.1", C-Mount | $1,169.00 | 5 disponibili in magazzino | Veda |
| LS-VCM111-42-AL | 0.444x, DFO 119 mm, 1.1", C-Mount | $1,279.00 | 4 disponibili in magazzino | Veda |
| LS-VCM111-48-AL | 0.389x, DFO 128 mm, 1.1", C-Mount | $1,379.00 | 2 disponibili in magazzino | Veda |
| LS-VCM111-48S-AL | 0.383x, DFO 138 mm, 1.1", C-mount | $1,379.00 | 5 disponibili in magazzino | Veda |
| LS-VCM111-56-AL | 0.334x, DFO 138 mm, 1.1", C-Mount | $1,499.00 | 4 disponibili in magazzino | Veda |
| LS-VCM111-64-AL | 0.293x, DFO 187 mm, 1.1", C-Mount | $1,639.00 | 5 disponibili in magazzino | Veda |
| LS-VCM111-64P-AL | 0.292x, DFO 159 mm, 1.1", C-Mount | $1,639.00 | 3 disponibili in magazzino | Veda |
| LS-VCM111-72-AL | 0.26x, DFO 178 mm, 1.1", C-Mount | $1,769.00 | 4 disponibili in magazzino | Veda |
| LS-VCM111-80-AL | 0.233x, DFO 229 mm, 1.1", C-Mount | $1,909.00 | 2 disponibili in magazzino | Veda |
| LS-VCM111-80P-AL | 0.233x, DFO 229 mm, 1.1", C-Mount | $1,909.00 | 5 disponibili in magazzino | Veda |
| LS-VCM111-90-AL | 0.204x, DFO 208 mm, 1.1", C-mount | $2,099.00 | 5 disponibili in magazzino | Veda |
| LS-VCM111-100-AL | 0.201x, DFO 254 mm, 1.1", C-Mount | $2,129.00 | 5 disponibili in magazzino | Veda |
| LS-VCM111-110-AL | 0.168x, DFO 251 mm, 1.1", C-Mount | $2,439.00 | 3 disponibili in magazzino | Veda |
| LS-VCM111-120-AL | 0.153x, DFO 273 mm, 1.1", C-mount | $2,609.00 | 5 disponibili in magazzino | Veda |
| LS-VCM111-136-AL | 0.138x, DFO 288 mm, 1.1", C-Mount | $2,849.00 | 4 disponibili in magazzino | Veda |
| LS-VCM111-150-AL | 0.125x, DFO 301 mm, 1.1", C-Mount | $3,089.00 | 3 disponibili in magazzino | Veda |
| LS-VCM111-170-AL | 0.11x, DFO 318 mm, 1.1", C-Mount | $3,439.00 | 2 disponibili in magazzino | Veda |
| LS-VCM111-190-AL | 0.097x, DFO 330 mm, 1.1", C-mount | $3,819.00 | 4 disponibili in magazzino | Veda |
| LS-VCM111-268-AL | 0.069x, DFO 438 mm, 1.1", C-Mount | $4,079.00 | 3 disponibili in magazzino | Veda |
| LS-VCM111-216-AL | 0.085x, DFO 372 mm, 1.1", C-mount | $4,259.00 | 4 disponibili in magazzino | Veda |
| LS-VCM111-300-AL | 0.061x, DFO 465 mm, 1.1", C-mount | $5,699.00 preventivo | 4 disponibili in magazzino | Veda |
