Obiettivo bi-telecentrico per telecamere 1" (serie VCM110)
Obiettivi telecentrici

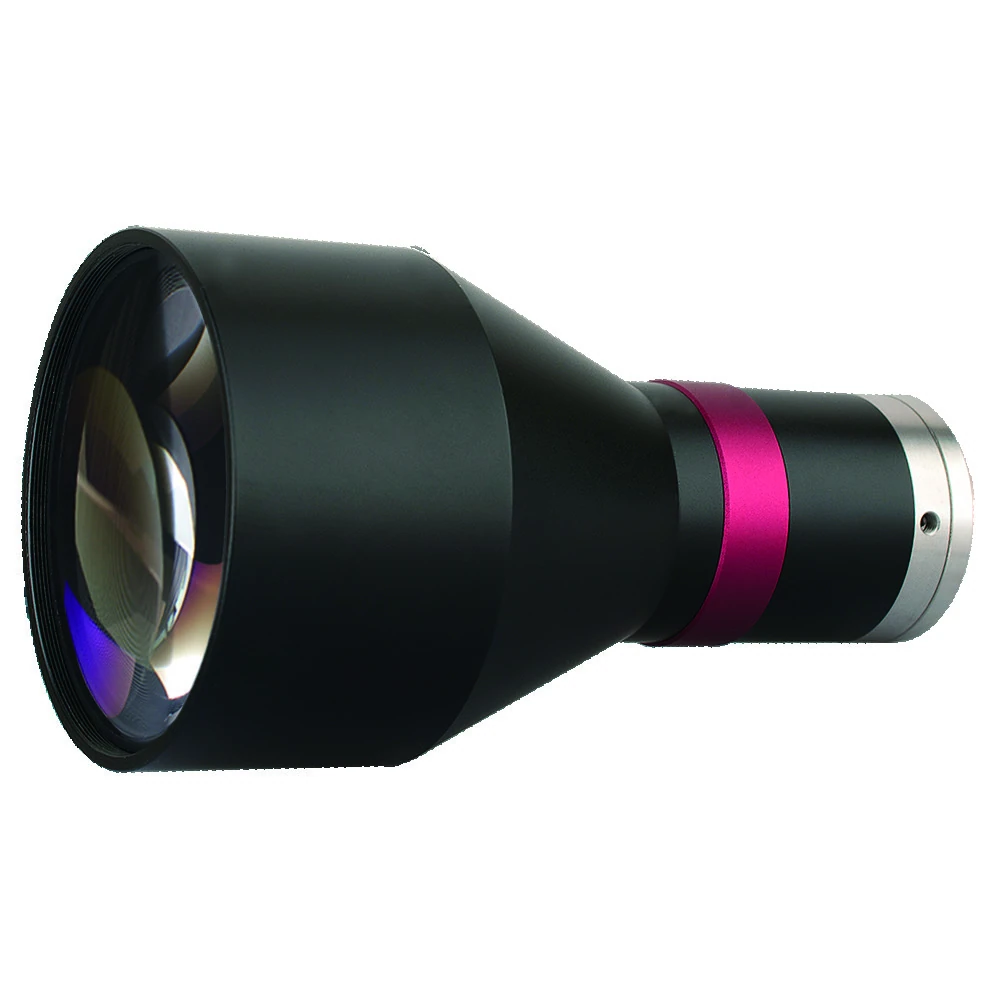

Obiettivo bi-telecentrico per telecamere 1", 0.46x, distanza di lavoro 110 mm, C-mount (LS-VCM110-36)
Modello LS-VCM110-36
Serie di obiettivi bi-telecentrici per sensori fino a 1" (16.6 mm dia.), C-Mount. I modelli sono denominati in base al campo visivo oggetto (dia. mm); ciascuno elenca ingrandimento, distanza di lavoro, F/#, MTF30, profondità di campo, distorsione <0.1% e telecentricità <0.1°.
Caratteristiche
- Design a matrice con qualità di imaging estremamente alta
- FOV standard da 26 a 240 mm, che copre quasi tutte le applicazioni di imaging industriale
- Compatibile con tutte le telecamera C-mount da 1/2.5" a 1.1", e telecamera F/M-mount da 4/3" a 59 mm
- Più di 168 tipi standard e centinaia di articoli personalizzati
- Eccellente numero F, alta telecentricità, distorsione estremamente bassa, DoF molto grande
- Ogni obiettivo viene fornito con un rapporto di test sulla qualità dell'immagine
- Montatura dell'obiettivo con distanza della flangia comodamente regolabile (AL)
- Design a matrice con qualità di imaging estremamente elevata
- Compatibile con tutte le telecamere C mount da 1/2.5" a 1.1" e con le telecamere con montatura F/M da 4/3" a 59 mm
- Eccellente numero F, elevata telecentricità, distorsione estremamente bassa, profondità di campo (DoF) molto ampia
- Ogni obiettivo della serie VCM include un rapporto di test della qualità dell'immagine
- Ottimizzato per telecamere 1/2.5"~1.1" C-Mount
- FOV più ampio da 26mm a 300mm (serie)
- Eccellente risoluzione per telecamere ad alta risoluzione
- Bassa distorsione, buona telecentricità, apertura e profondità di campo elevate per applicazioni di fascia alta
Specifiche
| Modello | LS-VCM110-36 |
|---|---|
| Dimensione massima del sensore (diam. mm) | 16.6(1") |
| Distorsione (% max) | <0.1 |
| Telecentricità (gradi max) | <0.1 |
| Attacco | C-Mount |
| Ingrandimento (x) | 0.460 |
| Campo visivo dell'oggetto (dia. mm) | 36 |
| Distanza di lavoro (mm) | 110±2 |
| Migliore apertura (F/#) | 7.8 |
| MTF30 (lp/mm) | >100 |
| Profondità di campo (mm) | ±3.0@F16 |
| Lunghezza I/O (mm) | 284±2 |
| Campo visivo con KAI-04050 (sensore 12.85×9.64) (mm x mm) | 27.9x21.0 |
| Campo visivo con CMV4000 (sensore 11.26×11.26) (mm x mm) | 24.5x24.5 |
| Campo visivo con ICX674/694/814 (sensore 12.50×10.00) (mm x mm) | 27.2x21.7 |
| Lunghezza (mm) | 156.4 |
| Peso (kg) | 0.5 |
| Illuminazione LED telecentrica compatibile | LS-VCL-36-XW-Y |
Applicazioni
- Applicazioni di imaging industriale (FOV standard 26 a 240 mm)
Compatibile con questo componente
Telecamere compatibili con questo obiettivo
- Telecamera a scansione area, 5.0 MP, GigE, Colore (LS-CR050-23GC)$149.00 · Acquista ora
- USB3.0 telecamera a scansione area, 2.5 MP, USB3, Colore/Mono (LS-MV-231UC/M170-GS)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 0.3 MP, USB3, Colore/Mono (LS-BL-AU33GC/M)$179.00 · Acquista ora
- USB3.0 telecamera su scheda / modulo, 1.3 MP, USB3, Colore (LS-BL-AU133GC/M-B)$179.00 · Acquista ora
- GigE telecamera su scheda / modulo, 20 MP, GigE, Colore (LS-BL-2000RC/M-GE-CS) con un anello da 5 mm C-CS$209.00 · Acquista ora
- Telecamera a scansione area, 6.3 MP, GigE, Colore (LS-CR060-18GC)$219.00 · Acquista ora
Adattatori
- Anello adattatore da C a CS mount, altezza 1 mm (LS-C-CS-1) per CS-mount telecamere$39.00 · Acquista ora
- Anello adattatore da C a CS mount, altezza 10 mm (LS-C-CS-10) per CS-mount telecamere$39.00 · Acquista ora
Altre dimensioni nell'obiettivo Bi-telecentrico per telecamere 1" (serie VCM110)
| Modello | Dimensioni | Prezzo | Disponibilità | Link |
|---|---|---|---|---|
| LS-VCM110-16.6 | 1x, DFO 24 mm, 1", C-Mount | $839.00 | 2 disponibili in magazzino | Veda |
| LS-VCM110-26-AL | 0.641x, DFO 72 mm, 1", C-Mount | $999.00 | 3 disponibili in magazzino | Veda |
| LS-VCM110-26 | 0.638x, DFO 73 mm, 1", C-mount | $999.00 | 4 disponibili in magazzino | Veda |
| LS-VCM110-36-AL | 0.461x, DFO 111 mm, 1", C-Mount | $1,169.00 | 3 disponibili in magazzino | Veda |
| LS-VCM110-42-AL | 0.396x, DFO 119 mm, 1", C-Mount | $1,279.00 | 2 disponibili in magazzino | Veda |
| LS-VCM110-42 | 0.395x, WD 118 mm, 1" | $1,279.00 | 3 disponibili in magazzino | Veda |
| LS-VCM110-42P-AL | 0.398x, DFO 118 mm, 1", C-mount | $1,279.00 | 3 disponibili in magazzino | Veda |
| LS-VCM110-48-AL | 0.347x, DFO 128 mm, 1", C-Mount | $1,379.00 | 4 disponibili in magazzino | Veda |
| LS-VCM110-48S-AL | 0.346x, DFO 138 mm, 1", C-mount | $1,379.00 | 4 disponibili in magazzino | Veda |
| LS-VCM110-48 | 0.346x, DFO 128 mm, 1", C-mount | $1,379.00 | 4 disponibili in magazzino | Veda |
| LS-VCM110-56-AL | 0.298x, DFO 138 mm, 1", C-Mount | $1,519.00 | 3 disponibili in magazzino | Veda |
| LS-VCM110-64-AL | 0.26x, DFO 187 mm, 1", C-Mount | $1,649.00 | 5 disponibili in magazzino | Veda |
| LS-VCM110-64P-AL | 0.26x, DFO 159 mm, 1", C-Mount | $1,649.00 | 2 disponibili in magazzino | Veda |
| LS-VCM110-72-AL | 0.231x, DFO 178 mm, 1", C-Mount | $1,789.00 | 5 disponibili in magazzino | Veda |
| LS-VCM110-80-AL | 0.208x, DFO 229 mm, 1", C-Mount | $1,929.00 | 3 disponibili in magazzino | Veda |
| LS-VCM110-80P-AL | 0.208x, DFO 230 mm, 1", C-mount | $1,929.00 | 2 disponibili in magazzino | Veda |
| LS-VCM110-90-AL | 0.185x, DFO 208 mm, 1", C-mount | $2,099.00 | 3 disponibili in magazzino | Veda |
| LS-VCM110-100-AL | 0.179x, DFO 254 mm, 1", C-Mount | $2,149.00 | 2 disponibili in magazzino | Veda |
| LS-VCM110-100P-AL | 0.168x, DFO 238 mm, 1", C-mount | $2,269.00 | 2 disponibili in magazzino | Veda |
| LS-VCM110-110-AL | 0.15x, DFO 251 mm, 1", C-Mount | $2,459.00 | 4 disponibili in magazzino | Veda |
| LS-VCM110-120-AL | 0.138x, DFO 280 mm, 1", C-mount | $2,609.00 | 4 disponibili in magazzino | Veda |
| LS-VCM110-136-AL | 0.122x, DFO 288 mm, 1", C-Mount | $2,889.00 | 3 disponibili in magazzino | Veda |
| LS-VCM110-150-AL | 0.111x, DFO 301 mm, 1", C-Mount | $3,129.00 | 5 disponibili in magazzino | Veda |
| LS-VCM110-170-AL | 0.098x, DFO 318 mm, 1", C-Mount | $3,459.00 | 3 disponibili in magazzino | Veda |
Vedi tutti i modelli 28 nella serie di obiettivi bi-telecentrici per telecamere 1" (serie VCM110)
