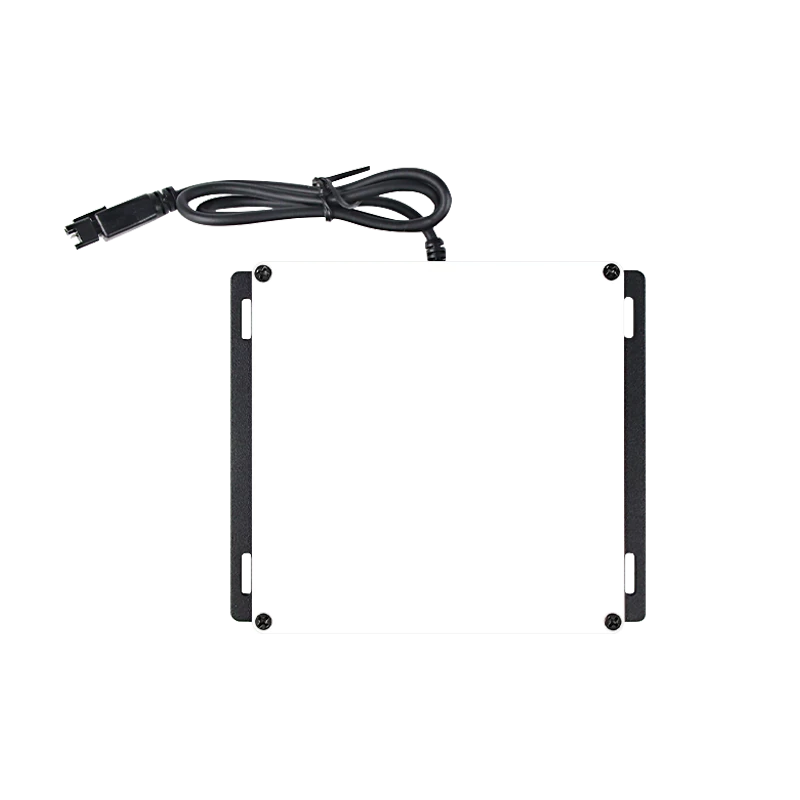

Retroilluminazione collimata 100 x 100 mm, 130 x 110 x 22.5 mm (LS-3FLP100100)
Modello LS-3FLP100100
3.0 retroilluminatore collimato con fascio LED ad alta direzionalità e obiettivo di precisione in grado di illuminare uniformemente e sopprimere la luce diffusa. Supporta colore, lunghezza d'onda, dimensioni luminose, ecc. personalizzati.
Caratteristiche
- Retroilluminazione collimata (parallela) per bordi netti in misurazione
- Scanalature per dado a quattro lati M3 e installazione sul lato inferiore
- Sorgente luminosa RGB a tre colori, dimensioni e altezza, lunghezza d'onda/temperatura di colore, personalizzazione montaggio e lunghezza cavo di ingresso
- Interfaccia SM3 (pin 1.3)
- Dimensioni luminose:100mm*100mm.
- Livello di luminosità 255, regolabile tramite il controller.
- Durata: 50000 ore per luce rossa e 30000 ore per luce bianca.
- Idoneo per rilevamento difetti, misura dimensioni, rilevamento superfici complesse, posizionamento e allineamento di materiali trasparenti/traslucidi.
Specifiche
| Modello | LS-3FLP100100 |
|---|---|
| Tipo LED | SMD |
| Metodo di installazione | Asola per dado M3 (scanalature per dado M3 su quattro lati) e installazione dal lato inferiore |
| Tolleranza di potenza | La potenza effettiva del prodotto può variare di ±10% rispetto al valore in tabella; questa è la gamma normale. |
| Interfaccia | SM3 (1.3 pin) |
| Dimensione luminosa (mm) | 100*100 |
| Filo per vite M3 | √ |
| Categoria | Retroilluminazione collimata |
| Colore | Rosso/Bianco/Blu/Verde |
| Lunghezza d'onda | rosso: 620-635nm; bianco: —; blu: 465-470nm; verde: 525-530nm |
| Temperatura colore | rosso: —; bianco: 6000-6500K; blu: —; verde: — |
| Lunghezza cavo | 0.5m |
| Connettore terminale | Testa piana 3PIN2 poli |
| Definizione del connettore | 1:positivo(+)Rosso; 2:lasciare vuoto; 3:negativo(-)nero. |
| Materiale dell'involucro | Lega di alluminio (superficie anodizzata nera) |
| Raffreddamento | Raffreddamento ad aria naturale |
| Parametri di durezza dell'involucro | Carico statico 230N±10N, tempo 5 minuti area di contatto: diametro 30MM Livello di energia: 5J elementi: sfera d'acciaio diametro 50MM,500g±25g |
| Capacità di isolamento elettrico | DC500V Resistenza di isolamento>20 megohm |
| Requisiti di resistenza alla pressione | AC1000 V10mA/5S |
| Classe di infiammabilità | IEC60707 |
| Temperatura e umidità di funzionamento | Temperatura:0 a 50ºC,Umidità:20% a 85%RH(non condensante) |
| Durata | In condizioni d'uso specificate, 50000 ore per luce rossa e 30000 ore per luce bianca, la luminosità scende a 50% del valore di fabbrica |
| Servizi aggiuntivi | Assistenza tecnica gratuita per un anno |
| Controller di luminosità (opzionale) | 1.Controller analogico 2.Controller digitale |
| Cavo di accoppiamento (opzionale) | 1.Cavo di estensione per sorgente luminosa 2.Cavo adattatore per connettore |
| Tensione (V) | 24 |
| Potenza del rosso (W) | 8.4 |
| Blu/bianco (W) | 10.0 |
| Lunghezza (mm) | 130 |
| Larghezza (mm) | 110 |
| Altezza (mm) | 22.5 |
| Note | Interfaccia SM3 (pin 1.3) |
| Peso di spedizione | 0.55 kg |
Applicazioni
- Misura del profilo di cilindro metallico
- Misurazione diametro bottiglia in vetro
- Rilevamento e identificazione componenti su circuiti stampati di grandi dimensioni
- Misurazione dimensioni parti metalliche
- Rilevamento difetti superficiali su wafer
Compatibile con questo componente
Controller per questo illuminatore
- Controller analogico APC di alimentazione, 1 canali (LS-HAPC2424P-1T)$89.00 · Acquista ora
- Controller analogico APC di alimentazione, 2 canali (LS-HAPC2424P-2T)$99.00 · Acquista ora
- Controller analogico APC di alimentazione, 4 canali (LS-HAPC24120P-4T)$139.00 · Acquista ora
- Controller digitale DPC, 6 canali (LS-DPC24125D-6T)$219.00 · Acquista ora
- Controller digitale DPC, 8 canali (LS-DPC24125D-8T)$259.00 · Acquista ora
- Controller digitale DPC, 12 canali (LS-DPC24380-12T)$349.00 · Acquista ora
Altre dimensioni nella serie di retroilluminazione collimata (serie 3FLP)
| Modello | Dimensioni | Alimentazione | Colori | Prezzo | Disponibilità | Link |
|---|---|---|---|---|---|---|
| LS-3FLP2929 | 29 x 29 mm | 1.7 W | $79.00 | 9 disponibili in magazzino | Veda | |
| LS-3FLP5050 | 50 x 50 mm | 2.5 W | $89.00 | 15 disponibili in magazzino | Veda | |
| LS-3FLP6060 | 60 x 60 mm | 3.8 W | $89.00 | 10 disponibili in magazzino | Veda | |
| LS-3FLP7070 | 70 x 70 mm | 4.8 W | $99.00 | 10 disponibili in magazzino | Veda | |
| LS-3FLP8080 | 80 x 80 mm | 6.2 W | $99.00 | 10 disponibili in magazzino | Veda | |
| LS-3FLP9090 | 90 x 90 mm | 6.9 W | $109.00 | 9 disponibili in magazzino | Veda | |
| LS-3FLP120120 | 120 x 120 mm | 15.4 W | $129.00 | 8 disponibili in magazzino | Veda | |
| LS-3FLP200100 | 200 x 100 mm | 15.4 W | $149.00 | 8 disponibili in magazzino | Veda | |
| LS-3FLP150150 | 150 x 150 mm | 22.5 W | $159.00 | 12 disponibili in magazzino | Veda | |
| LS-3FLP180180 | 180 x 180 mm | 21.1 W | $189.00 | 11 disponibili in magazzino | Veda | |
| LS-3FLP200150 | 200 x 150 mm | 23 W | $189.00 | 11 disponibili in magazzino | Veda | |
| LS-3FLP200200 | 200 x 200 mm | 30.7 W | $219.00 | 11 disponibili in magazzino | Veda | |
| LS-3FLP300150 | 300 x 150 mm | 34.6 W | $239.00 | 9 disponibili in magazzino | Veda | |
| LS-3FLP250200 | 250 x 200 mm | 38.4 W | $259.00 | 11 disponibili in magazzino | Veda | |
| LS-3FLP300200 | 300 x 200 mm | 46.1 W | $289.00 | 10 disponibili in magazzino | Veda | |
| LS-3FLP250250 | 250 x 250 mm | 48 W | $299.00 | 10 disponibili in magazzino | Veda | |
| LS-3FLP400200 | 400 x 200 mm | 52.2 W | $359.00 | 9 disponibili in magazzino | Veda | |
| LS-3FLP350250 | 350 x 250 mm | 57.1 W | $389.00 | 11 disponibili in magazzino | Veda | |
| LS-3FLP300300 | 300 x 300 mm | 58.8 W | $399.00 | 12 disponibili in magazzino | Veda | |
| LS-3FLP400300 | 400 x 300 mm | 78.3 W | $509.00 | 12 disponibili in magazzino | Veda | |
| LS-3FLP350350 | 350 x 350 mm | 80 W | $519.00 | 9 disponibili in magazzino | Veda | |
| LS-3FLP450300 | 450 x 300 mm | 88.1 W | $559.00 | 14 disponibili in magazzino | Veda | |
| LS-3FLP400400 | 400 x 400 mm | 104.4 W | $649.00 | 6 disponibili in magazzino | Veda |
