Spotlichter

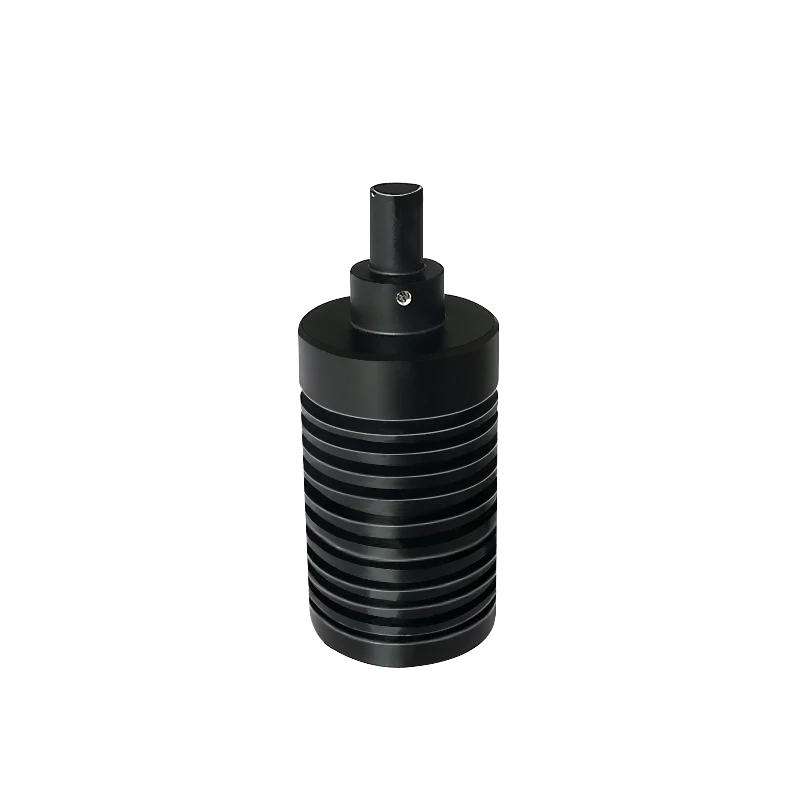

24 mm Spotlicht (LS-SP2403)
Modell LS-SP2403
Kompakte, hochhellige Punktbeleuchtung mit finiertem Kühlkörper, 3 V / 3 W, für kleine Sichtfelder mit hohen Anforderungen an die Homogenität; kann mit einem Koaxialobjektiv verwendet werden.
Merkmale
- 3 W, 3 V Versorgungsspannung
- Finiertes Aluminium-Kühlkörper
- Anpassung von Außendurchmesser und Höhe, Wellenlänge/Farbtemperatur, Befestigung und Länge der Eingangsleitung
- Außendurchmesser der Lichtfläche: 24mm. Innendurchmesser: 22mm.
- Helligkeitsstufe 255, am Controller einstellbar.
- Lebensdauer: 30000 Stunden für Rotlicht und 30000 Stunden für Weißlicht.
- Eignet sich für die Mikroelement-Detektion, LCD-Panel-Detektion und Kalibrierung der Flüssigkristallglasbasis usw.
Technische Daten
| Modell | LS-SP2403 |
|---|---|
| LED-Typ | SMD |
| Leistungstoleranz | Die tatsächliche Produktleistung innerhalb von ±10% der Tabelle ist der Normalbereich. |
| Leuchtfläche (mm) Außendurchmesser | 24 |
| Leuchtdurchmesser (mm) Innendurchmesser | 22 |
| Kategorie | Spotlicht |
| Farbe | Rot/Weiß/Blau/Grün |
| Wellenlänge | rot: 620-635nm; weiß: —; blau: 465-470nm; grün: 525-530nm |
| Farbtemperatur | rot: —; weiß: 6000-6500K; blau: —; grün: — |
| Kabellänge | 1.2m |
| Anschlussstecker | Flachkopf 3PIN2 Pin |
| Anschlussdefinition | 1:positiv(+)rot; 2:freilassen; 3:negativ(-)schwarz. |
| Gehäusematerial | Aluminiumlegierung (oxidativ geschwärzte Oberfläche) |
| Kühlung | Naturalkühlung |
| Gehäusehärte-Parameter | Statische Last 230N±10N, Zeit 5 Minuten, Kontaktfläche: Durchmesser 30MM, Energieniveau: 5J, Elemente: Stahlkugel Durchmesser 50MM,500g±25g |
| Elektrische Isolationskapazität | DC500V Isolationswiderstand>20 Megaohm |
| Druckfestigkeitsanforderungen | AC1000 V10mA/5S |
| Entflammbarkeitsklasse | IEC60707 |
| Betriebstemperatur und -feuchtigkeit | Temperatur:0 bis 50 ºC, Feuchte:20% bis 85 %RH (nicht kondensierend) |
| Lebensdauer | Unter unseren angegebenen Nutzungsbedingungen: 50000 Stunden bei Rotlicht und 30000 Stunden bei Weißlicht, wobei sich die Helligkeit auf 50% des Werkswerts reduziert |
| Wertaddierte Dienstleistungen | Ein Jahr kostenloser technischer Support |
| Helligkeits-Controller (optional) | 1. Analog-Controller 2. Digital-Controller |
| Anschlusskabel (optional) | 1. Lichtquellen-Verlängerungskabel 2. Steckadapterkabel |
| Außendurchmesser des beleuchteten Bereichs (mm) | 24 |
| Innendurchmesser des beleuchteten Bereichs (mm) | 22 |
| Spannung (V) | 3 |
| Leistung (W) | 3 |
| Außendurchmesser (mm) | 30 |
| Höhe (mm) | 120 |
| Versandgewicht | 0.25 kg |
Anwendungen
- Mikroelementdetektion
- Erkennung von LCD-Panel
- Wafer, Kalibrierung auf Glasbasis für Flüssigkristall
- Chip-Erkennung, Markierpunkt-Positionierung
- Visionssysteme mit kleinem Installationsraum
- Markpunkt-zu-Punkt-Erkennung auf Mobiltelefon-Leiterplatte (mit Koaxialbeleuchtung-Objektiv)
Station vervollständigen
Der Konfigurator passt eine Kamera, ein Objektiv, eine Beleuchtung, eine Beleuchtungssteuerung und Kabel aufeinander und auf dieses Teil ab.
System konfigurieren AuswahlhilfeAndere Größen in der Spotlicht-(SP-Serie)-Serie
| Modell | Größe | Leistung | Farben | Preis | Verfügbarkeit | Link |
|---|---|---|---|---|---|---|
| LS-SP2.0-0803 | 8 mm | 3 W | $139.00 | 17 auf Lager | Ansehen | |
| LS-SP0803 | 8 mm | 3 W | $139.00 | 10 auf Lager | Ansehen |
