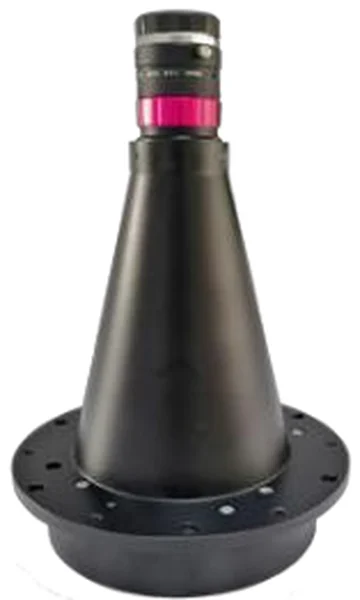

2/3", 20 MP, C-mount 360° Prüfobjektiv (LS-SOD11FA35)

Name: 2/3", 20 MP, C-mount 360° Prüfobjektiv (LS-SOD11FA35)
Brand: LumaSpec Vision
SKU: LS-SOD11FA35
Price: 619.00 USD
Availability: InStock

Modell LS-SOD11FA35

2/3", 20 MP, C-mount 360°-Prüfobjektiv. Mehrwinkel-8-Spiegelobjektiv, das die Außenwand eines 7-50 mm-Teils aus 8 Seiten mit gleicher Vergrößerung abbildet, für industrielle Kameras von 1.1" bis 2/3", Arbeitsabstand 5-6 mm. Auf einen Blick: Arbeitsabstand 5~6 mm; empfohlener Sensor 2/3"; Auflösung 20M; Blende F2.8~25; C-Montage.

$619.00 USDAuf Lager · 4 verfügbar

Lagerbestand aktualisiert 20. Okt. 2026

0.94 kg Versandgewicht · Auf Lager: Versand am selben Werktag (bei Bestellung bis 2 Uhr ET)

Mengenrabatte und Zahlungsziel 30 Tage für Unternehmen:

System mit diesem Objektiv zusammenstellen → Passende Kombination aus Objektiv, Leuchte, Beleuchtungssteuerung und Kabel, auf Passung geprüft

Preise in USD. Bezahlung erfolgt in Ihrer Sprache, sofern verfügbar.

1-Tage-Versand für LagerartikelAuf Lager befindliche Artikel werden innerhalb eines Werktags versendet · Sendungsverfolgung über UPS oder DHL · Versandrichtlinien
Mindestens 3 Jahre GarantieDeckt Material- und Verarbeitungsfehler ab · Garantie
Fachkundiger Bildverarbeitungssupport inklusiveVon unseren staatlich geprüften Ingenieuren, bei jeder Einheit · Passung anfragen
Staffelpreise & Netto 30Für freigegebene Geschäftskonten; Bestellungen auf Rechnung willkommen · Details
90 Tage RückgaberechtUnbenutzte Artikel; kostenloses Rücksendeetikett in den USA · Rückgabebedingungen
Sichere Kasse via ShopifyKarte, PayPal, Venmo, Shop Pay oder Google Pay

Datenblatt (PDF) - LS-SOD11FA35

Merkmale

Arbeitsabstand 5-6 mm
Seitliche Prüfung von 7-50 mm Teilen
Selbe optische Vergrößerung auf jeder Seite
Passt zu allen Industriekameras
Selbe optische Vergrößerung an jeder visuellen Seite
Seitentest für 1-10 mm kleine Teile
Selbe optische Vergrößerung an jeder beliebigen visuellen Seite
Integrierte Beleuchtung

Technische Daten

Modell	LS-SOD11FA35
Wellenlänge	400~680 nm
Arbeitsabstand	5~6 mm
Prüfdurchmesser	7~50 mm
Prüf Höhe	26~2 mm
Vorgeschlagener Sensor	2/3"
Anschluss	C
Länge	240.5 mm
Durchmesser	140 mm
Spiegel	8 & 8-seitige Bildgebung
Prüfbereich (Durchmesser / Höhe / WD, mm)	7/26/5; 10/25/5; 15/22/5; 20/20/6; 25/18/5; 30/15/5; 35/13/5; 40/7/6; 45/6/5; 50/2/6 (getestet mit einer 5MP 2/3" Kamera)
Objektdurchmesser	7~50 mm
Objektgröße	26~2 mm
Format	Vorschlag für 2/3" (Titel 1.1"~2/3"; Zeichnung: max. 1" Sensor)
Größe	dia. 140 x 240.5 mm
Prüftisch	Durchmesser / Höhe / WD (mm): 7 / 26 / 5; 10 / 25 / 5; 15 / 22 / 5; 20 / 20 / 6; 25 / 18 / 5; 30 / 15 / 5; 35 / 13 / 5; 40 / 7 / 6; 45 / 6 / 5; 50 / 2 / 6
MTF	126lp/mm
W.D.	3~40 mm
Blende	F2.8~25
Beleuchtungsspannung	DC 24V
Leistung	18W
Maximaler Objekt-Feld von Sicht (Seiten) bei Objekthöhe	20 mm: 30 mm; 5 mm: 72 mm
Max. Objekt-Sichtfeld-Durchmesser (Seite + Oberseite) bei Objekthöhe	10 mm: 30 mm
Anmerkungen	FA-Typ (Telezentrischer Typ ist SODMV1)
Auflösung	20M
Typ	Poly View (Außensicht)
In Spaltenformat gedruckt	5-20 mm
Versandgewicht (geschätzt)	0.94 kg

Anwendungen

Zigaretten-Loch-Prüfung
Außenprüfung
Tabak (Prüfung von Luftlöchern)
