Spezialbeleuchtungen

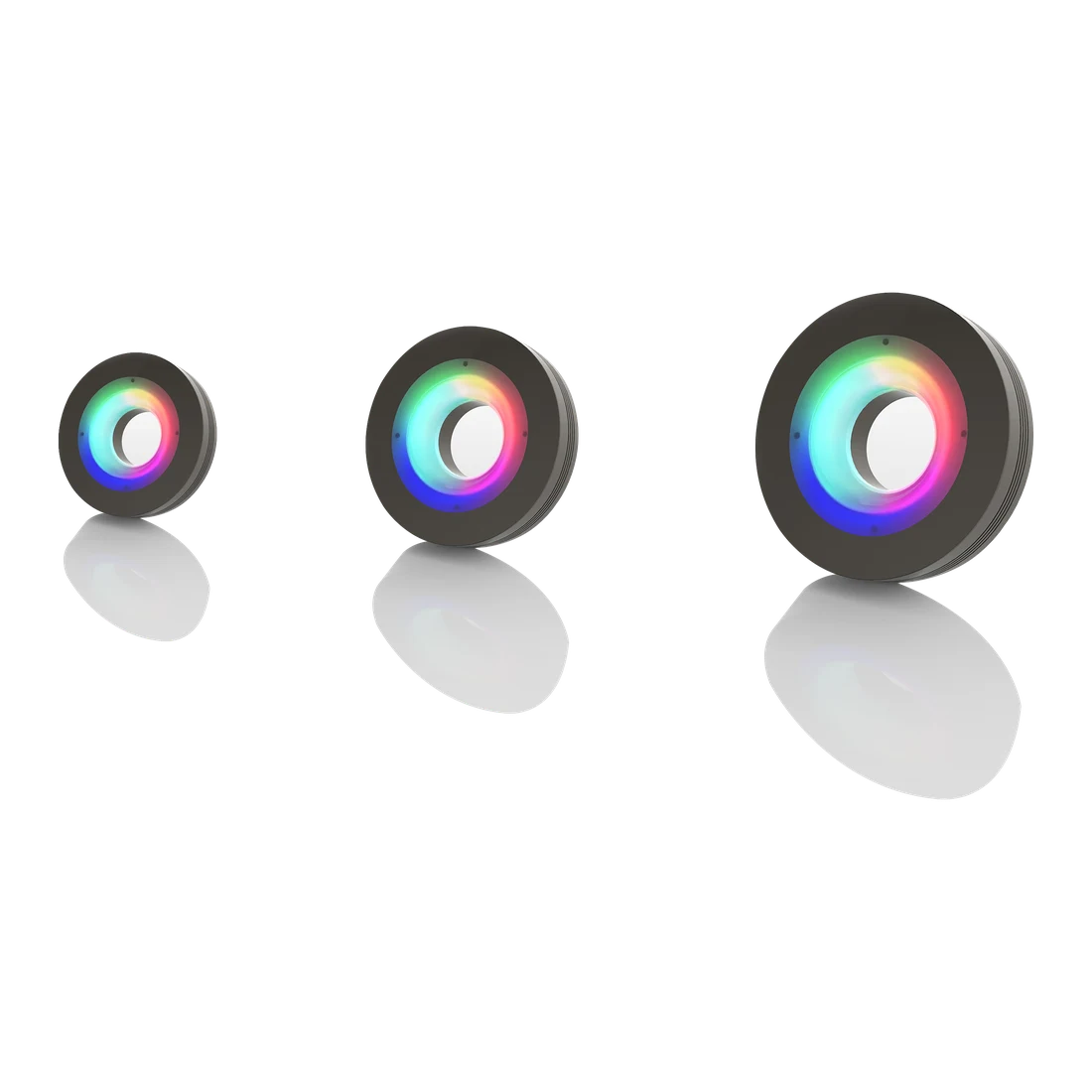

Multispektrales RGBW-Ring-Speziallicht (LS-ML-140-RGBW)
Modell LS-ML-140-RGBW
Multispektrales RGBW-Ringlicht. Schattenfreies multispektrales Ringlicht mit Rot-, Grün-, Blau- und Weißbändern, die gleichmäßig über 8 Zonen verteilt sind, mit unabhängiger Steuerung jedes Bandes in jeder Zone, für Farnerkennung und Oberflächen-3D-Informationsextraktion. Integrierter Controller, DC 12 V Eingang und RS232-Schnittstelle. Codierung: LS-ML-<OD-Größe>-<Farbe>, z. B. LS-ML-140-RGBW.
Merkmale
- Enthält vier Wellenlängenbereiche: Rot, Grün, Blau und Weiß
- Jeder Wellenlängenbereich ist gleichmäßig über 8 Zonen verteilt, mit unabhängiger Steuerung für jeden Bereich in jeder Zone
- Eignet sich für komplexe Anwendungen wie Farbidentifikation und Oberflächen-3D-Informationsextraktion
- Integrierter Steuerungsteil
- DC 12V Eingang, häufig verwendete Netzteil
- RS232 Schnittstelle, leicht zu bedienen
- Schattenfreies Ringlicht, hoch anpassbar für verschiedene Szenen
- R(Rot)/G(Rot)/B(Blau) mit unabhängig einstellbaren 256 Helligkeitsstufen
- Zonen mit unabhängig einstellbaren 256 Helligkeitsstufen
- Mehrere Auslösemodi verfügbar
- Mehrere Befestigungslöcher, geeignet für verschiedene Anwendungsfälle
Technische Daten
| Modell | LS-ML-140-RGBW |
|---|---|
| Ansteuermodus | 32-Kanal PWM |
| Dimmungsmethode | RS232 Befehl 256-Stufe |
| PWM-Frequenz | 62.5KHz |
| Kurzschlussschutz | Invertierter Ausgang |
| Eingangsspannung (Nenngrenzwert) | DC 12V 4A |
| Ausgangsspannung (Nenngleich) | 12V 1A Einzelne Farbe / max. 3.8A RGBW |
| Trigger (Nenndaten) | DC 5-24V >5mA |
| Standardverpackung | 1pcs Lichttriggerkabel |
| Optionales Zubehör | Kabel RS-232 (3 Meter) |
| Kommunikationsschnittstelle | RS-232 |
| Betriebsmodus | Halbduplex |
| Kommunikationsrate | 115200bps |
| Übertragungsformat - Startbit | 1 |
| Übertragungsformat - Datenbits | 8 |
| Übertragungsformat - Paritätsbit | 0 |
| Übertragungsformat - Stoppbit | 1 |
| Farben | Rot, Grün, Blau, Weiß |
| Schnittstelle | RS-232 |
| Beleuchtungsstärke (ML-140-RGBW, aus Kurve abgelesen) | ca. 8,000 lx bei 40 mm, fallend auf ca. 3,000 lx bei 160 mm Arbeitsabstand |
| Versandgewicht (geschätzt) | 0.50 kg |
Montage- und Zeichnungsdaten
Zeichnung: Außendurchmesser 140, Innendurchmesser 66 und 50, Höhe 36.5, Oberer Schritt 6 mm; 4 x M3 Tiefe 4 auf einem 100 mm Pitchkreis; 3 x M3 bei 120 Grad; 8 nummerierte Zonen; D-Sub-Stecker.
Anwendungen
- Lebensmittel-/Arzneimittelqualitätsprüfung
- Farbprüfung der Verpackung
- Zeichenerkennung auf reflektierenden/transparenten Verpackungen
- Fingerabdruck-Scanning
- Defektprüfung für glänzende/strukturierte/unregelmäßige Artikel
Der Konfigurator passt eine Kamera, ein Objektiv, eine Beleuchtung, eine Beleuchtungssteuerung und Kabel aufeinander und auf dieses Teil ab.
