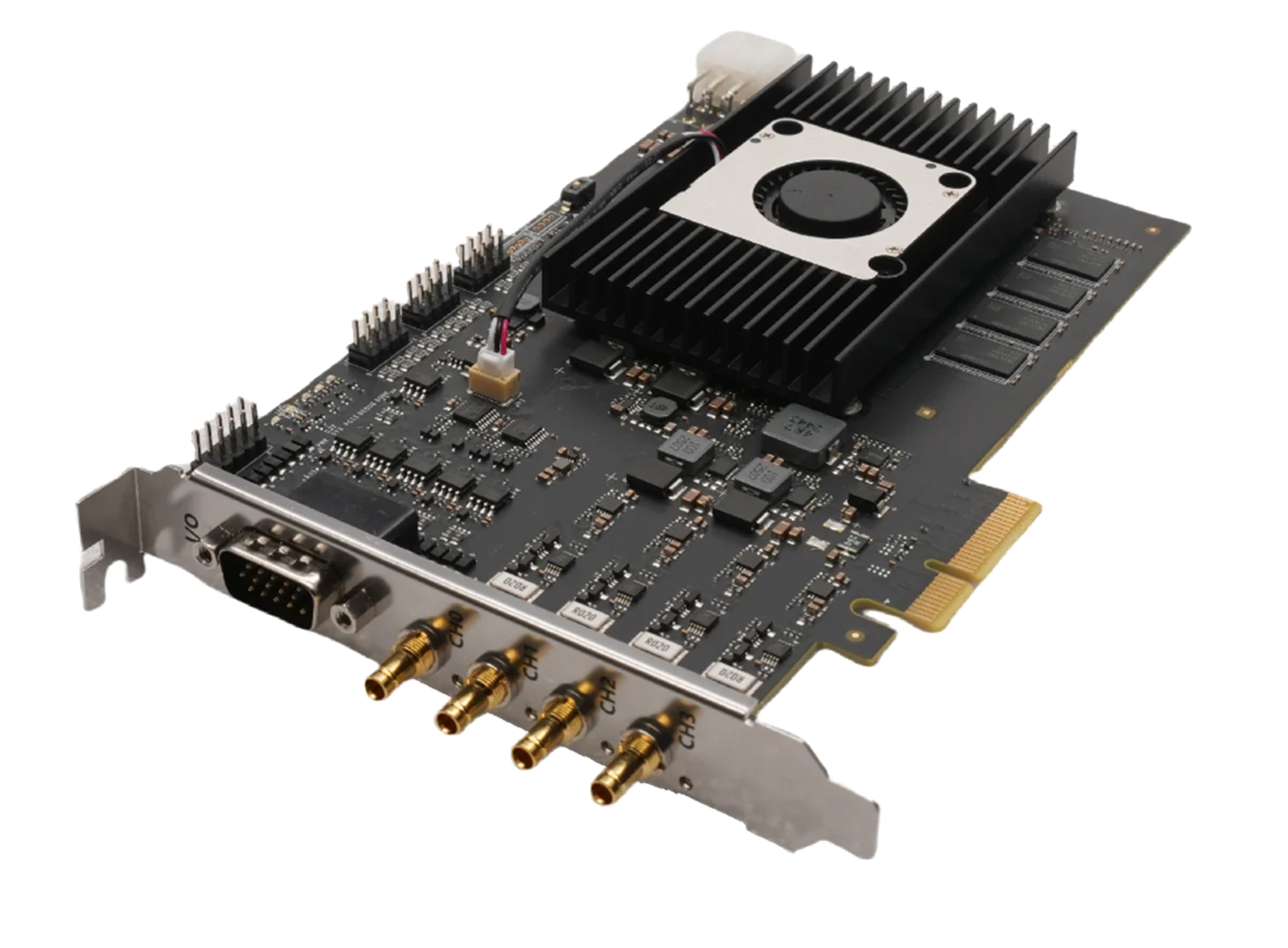

Hikrobot MV-GX1102 듀얼 CXP-6 프레임 그래버
모델 MV-GX1102
Hikrobot MV-GX1102 듀얼 CXP-6 프레임 그래버. 각 DIN 커넥터가 최대 6.25 Gbps의 데이터 전송 속도를 지원하는 CXP-6 프로토콜을 지원합니다. 각 채널이 최대 13 W를 제공하는 PoCXP를 지원합니다.
특징
- 각 DIN 커넥터는 최대 6.25 Gbps의 데이터 전송 속도를 지원하며 CXP-6 프로토콜을 지원합니다.
- 각 채널이 최대 13 W의 PoCXP를 지원합니다.
- 다양한 지시등이 프레임 그래버 상태를 실시간으로 표시함.
- 입출력을 위한 다수의 I/O 커넥터 채택
- 이차 개발을 위한 SDK 제공.
- Genlcam 표준에 부합합니다.
사양
| 모델 | MV-GX1102 |
|---|---|
| 브랜드 | Hikrobot |
| 온보드 메모리 | 4 GB DDR4-RAM, 2 GB DDR4-RAM |
| 인터커넥트 | PCI-E gen3 × 4 |
| 전송 대역폭 | 3400 MB/s (최대 전송 대역폭); 3350 MB/s (지속 전송 대역폭) |
| 버스 표시등 | 1 |
| 표준 | CoaXPress 1.0/1.1 |
| 인터페이스 | DIN 1.0/2.3 × 4, DIN 1.0/2.3 × 2 |
| 전력 출력 | PoCXP, 각 채널은 최대 13 W @ 24 VDC를 제공합니다. |
| 지원 카메라 유형 | CXP-6 커넥터 산업용 카메라 |
| 지원 카메라 수량 | 최대 4, 최대 2 |
| 카메라 연결 속도 | 1.25/2.5/3.125/5/6.25 Gbps (CXP-1/2/3/5/6) |
| 스트리밍 | 4, 2 |
| 스트림 표시기 | 4, 2 |
| 픽셀 포맷 | 모노 8/10/12/16; 베이어 8/10/12/16; RGB 8 |
| I/O 타입 | 설정 가능한 입력/출력 × 11, 단일 끝/차분 입력/출력과 호환 가능; 브래킷의 I/O: 라인 0부터 라인 6까지 입력 및 출력 지원 (3.3 VDC ~ 24 VDC); PCB의 I/O: 라인 7부터 라인 10까지 입력 및 출력 지원 (3.3 VDC ~ 24 VDC) |
| 커넥터 | 브래킷 상의 I/O: DB15 핀 헤더; PCB 상의 I/O: 9 핀 헤더 (2.54 mm 간격, 2 × 5, 10 핀 구멍) |
| 전력 소비량 | Typ. 11.1 W (PoCXP 없음), Typ. 8.8 W (PoCXP 없음) |
| 치수 | 181 mm × 126.3 mm × 21.6 mm (7.1" × 5.0" × 0.9") |
| 온도 | 작동 온도: 0 °C ~ 55 °C (32 °F ~ 131 °F); 보관 온도: –20 °C ~ 70 °C (–4 °F ~ 158 °F) |
| 습도 | 10% RH에서 95% RH까지 (결로 없음) |
| 클라이언트 소프트웨어 | MVS |
| 운영 체제 | 윈도우 7/10/11, Ubuntu18.04에서 24.04까지 64-비트 리눅스 |
| 인증 | RoHS, CE, KC |
| 배송 무게 (예상) | 0.38 kg |
