에어리어 스캔 카메라

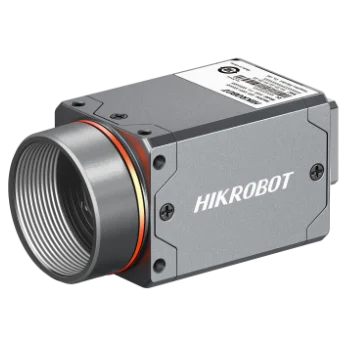

Hikrobot MV-CT089G-13GC01-BASE 8.9 MP GigE 에어리어 스캔 카메라, 세대 3, 컬러, BASE
모델 MV-CT089G-13GC01-BASE
Hikrobot MV-CT089G-13GC01-BASE 8.9 MP GigE 에어리어 스캔 카메라, Gen 3, 컬러, BASE. PRO 및 MAX 버전은 완전 방수 커넥터를 제공하며, PRO 및 MAX 버전은 빠른 열 균형을 위한 정밀한 온도 조절 기능을 제공합니다.
데이터시트 (PDF, 중국어) - MV-CT089G-13GC01-BASE사용자 매뉴얼 (PDF, 중국어) - MV-CT089G-13GC01-BASECAD: 3D STEP + 2D DXF (ZIP) - MV-CT089G-13GC01-BASE
특징
- PRO 및 MAX 버전은 완전 방수 커넥터 적용
- PRO 및 MAX 버전은 빠른 열평형을 위한 정밀 온도 제어 기능 제공
- PRO 및 MAX 컬러 버전은 자동 색상 보정을 지원하는 멀티스펙트럼 융합 기능을 탑재했다.
- MAX 버전, 렌즈 및 조명 제어 통합: 렌즈 초점 조정과 조명 제어, 일체형
- 기가비트 이더넷 인터페이스: 반복기 없이 최대 100 m 전송
- GigE Vision V2.0 및 GenICam 표준과 호환, 타사 소프트웨어와 원활한 통합
사양
| 모델 | MV-CT089G-13GC01-BASE |
|---|---|
| 브랜드 | Hikrobot |
| 센서 유형 | CMOS, 글로벌 셔터 |
| 센서 모델 | 스텍 BSI |
| 픽셀 크기 | 3.45 μm × 3.45 μm |
| 센서 크기 | 1” |
| 해상도 | 4096 × 2160 |
| 최대 프레임 레이트 | 13.9 fps @4096 × 2160 Bayer GB 8 |
| 다이내믹 레인지 | 67.2 dB |
| SNR | 44.2 dB |
| 게인 | 0 dB ~ 12 dB |
| 노출 시간 | 초단시간 노출 모드: 10 μs ~ 19 μs; 표준 노출 모드: 20 μs ~ 10 초 |
| 노출 모드 | 자동 노출 지원, 수동 노출, 원샷 노출 모드, 트리거 폭 및 트리거 제어 지원 |
| 모노/컬러 | 컬러 |
| 픽셀 포맷 | 모노 8; 바이어 GB 8/10/10팩드/12/12팩드; YUV422Packed, YUV422_YUYV_Packed; RGB 8, BGR 8 |
| 비닝 | 지원: 1 × 1, 2 × 2, 4 × 4 |
| 데시메이션 | 지원: 1 × 1, 2 × 2, 4 × 4 |
| 이미지 반전 | 수평 및 수직 반전 이미지 출력 지원 |
| 데이터 인터페이스 | 기가비트 이더넷 (1000 Mbit/s), 패스트 이더넷 (100 Mbit/s)과 호환 |
| 데이터 인터페이스 유형 | RJ45 포트 |
| 콘솔 인터페이스 | 지원되지 않음 |
| 디지털 입출력 | 8핀 M8 A 코드 전원 및 I/O 커넥터: 1 광절연 입력 (라인 0), 1 광절연 출력 (라인 1), 1 양방향 구성 가능 비절연 I/O (라인 2) |
| 전원 공급 장치 | 9 VDC ~ 24 VDC, PoE 지원 |
| 전력 소비량 | 1.8 W@12 VDC |
| 렌즈 마운트 | C-Mount |
| 치수 | 29 mm × 29 mm × 42 mm |
| 무게 | 약 116 g |
| 진입 보호 | IP40 (적절한 렌즈 설치 및 배선 시) |
| 온도 | 작동 온도: –30 °C ~ 60 °C (–22 °F ~ 140 °F); 보관 온도: –30 °C ~ 80 °C (–22 °F ~ 176 °F) |
| 습도 | 20% RH에서 95% RH까지 (결로 없음) |
| 클라이언트 소프트웨어 | GigE Vision 프로토콜을 준수하는 MVS 또는 타사 소프트웨어 |
| 운영 체제 | Windows 7/10 32/64비트, Windows 11 64bits, Linux 32/64비트 |
| 호환성 | GigE Vision V2.0, GenICam |
| 인증 | CE, RoHS, KC |
| 배송 무게 (예상) | 0.26 kg |
