에어리어 스캔 카메라

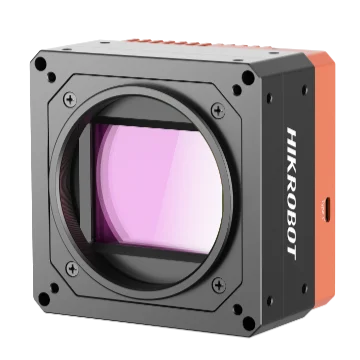

Hikrobot MV-CH2450-10YM-M72-TF 245MP 에어리어 스캔 카메라, CoaXPress, IMX811, 모노, M72-mount, 팬이 있는 TEC
모델 MV-CH2450-10YM-M72-TF
Hikrobot MV-CH2450-10YM-M72-TF 245MP 에어리어 스캔 카메라, CoaXPress, IMX811, 모노, M72-mount, 팬이 있는 TEC. 해상도 19200 × 12800, 픽셀 크기 2.81 µm × 2.81 µm. 롤링 셔터 CMOS 센서를 채택하여 높은 동적 범위, SNR 및 고해상도 이미지를 제공합니다.
데이터시트 (PDF) - MV-CH2450-10YM-M72-TF사용자 매뉴얼 (PDF) - MV-CH2450-10YM-M72-TFCAD: 3D STEP + 2D DXF (ZIP) - MV-CH2450-10YM-M72-TF
특징
- 해상도 19200 × 12800, 픽셀 크기 2.81 µm × 2.81 µm.
- 롤링 셔터 CMOS 센서를 채택하여 고동적 범위, 신호 대 잡음비(SNR), 고화질 이미지를 제공합니다.
- FFC 기능 및 TEC 모드를 지원합니다.
- Off, Once, Continuous 노출 모드 지원, 최대 60초까지 설정 가능.
- 고정밀 샘플링 및 고동적 범위를 갖춘 16-비트 ADC 출력을 지원합니다.
- CXP-12 인터페이스를 채택하여 데이터를 전송합니다.
- CoaXPress 프로토콜, GenlCam 표준과 호환 가능
사양
| 모델 | MV-CH2450-10YM-M72-TF |
|---|---|
| 브랜드 | Hikrobot |
| 센서 유형 | CMOS, 롤링 셔터 |
| 센서 모델 | Sony® IMX811 |
| 픽셀 크기 | 2.81 μm × 2.81 μm |
| 센서 크기 | 64.84 mm |
| 해상도 | 19200 × 12800 |
| 최대 프레임 레이트 | 12.4 fps @ 19200 × 12800 단일색 8 |
| 다이내믹 레인지 | 71.9 dB |
| SNR | 44.1 dB |
| 게인 | 0 dB ~ 24 dB |
| 노출 시간 | 98 μs에서 60 초까지 |
| 노출 모드 | Off/Once/Continuous 노출 모드, 롤링 셔터 및 글로벌 리셋 지원 |
| 모노/컬러 | 모노 |
| 픽셀 포맷 | 모노 8/10/12/16 |
| 비닝 | 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 지원 |
| 데시메이션 | 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 지원 |
| 이미지 반전 | 수평 반전 이미지 출력 지원 |
| 데이터 인터페이스 | CoaXPress HD-BNC 인터페이스 장착 |
| 디지털 입출력 | 12-핀 P10 커넥터는 전원 및 I/O를 제공하며, 광결합 입력 × 1 (라인 0), 광결합 출력 × 1(라인 1), 비방향성 비분리 I/O × 1 (라인 2), RS-232 × 1를 포함합니다. |
| 전원 공급 장치 | 24 VDC |
| 전력 소비량 | TEC 비냉각 카메라: 일반적으로 19 W @ 24 VDC; TEC 냉각 카메라: 일반적으로 33 W @ 24 VDC |
| 렌즈 마운트 | M72*0.75, 플랜지 백 거리 19.55 mm |
| 치수 | 100 mm × 100 mm × 82 mm (3.9" × 3.9" × 3.2") |
| 무게 | 약 1216.9 g (2.7 lb.) |
| 진입 보호 | IP40 (적절한 렌즈 설치 및 배선 시) |
| 온도 | 작동 온도: 0 °C ~ 50 °C (32 °F ~ 122 °F); 보관 온도: –30 °C ~ 80 °C (–22 °F ~ 176 °F) |
| 습도 | 20% RH에서 95% RH까지 (결로 없음) |
| 클라이언트 소프트웨어 | CoaXPress 프로토콜을 만족하는 MVS 또는 타사 소프트웨어 |
| 운영 체제 | 32/64비트 Windows 7/10, 64비트 Windows 11 및 32/64비트 Linux |
| 호환성 | CoaXPress, GenlCam |
| 인증 | CE, RoHS, KC |
| 배송 무게 (예상) | 1.80 kg |
