에어리어 스캔 카메라

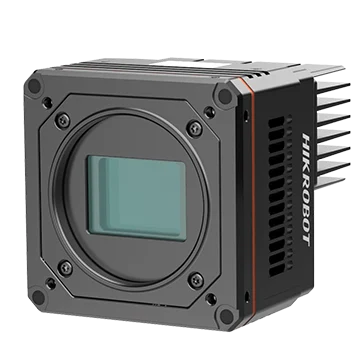

Hikrobot MV-CH210-90YM-M58S-NN 21MP 에어리어 스캔 카메라, Gsprint4521, CXP-12, M58-mount, 팬리스, 모노
모델 MV-CH210-90YM-M58S-NN
Hikrobot MV-CH210-90YM-M58S-NN 21MP 에어리어 스캔 카메라, Gsprint4521, CXP-12, M58-mount, 팬리스, 단색. 해상도 5120 × 4096, 픽셀 크기 4.5 µm × 4.5 µm. 글로벌 셔터 CMOS를 채택하여 높은 동적 범위, SNR 및 고화질 이미지를 제공합니다.
데이터시트 (PDF) - MV-CH210-90YM-M58S-NN사용자 매뉴얼 (PDF) - MV-CH210-90YM-M58S-NNCAD: 3D STEP + 2D DXF (ZIP) - MV-CH210-90YM-M58S-NN
특징
- 해상도 5120 × 4096, 픽셀 크기 4.5 µm × 4.5 µm.
- 글로벌 셔터 CMOS를 채택하여 고동적 범위, 신호 대 잡음비(SNR) 및 고품질 이미지를 제공한다.
- LSC 시퀀서 폴링 기능 지원
- 팬 없이 저전력 소비.
- CXP-12 인터페이스를 채택하여 데이터를 전송합니다.
- CoaXPress 프로토콜 및 GenlCam 표준과 호환 가능합니다.
사양
| 모델 | MV-CH210-90YM-M58S-NN |
|---|---|
| 브랜드 | Hikrobot |
| 센서 유형 | CMOS, 글로벌 셔터 |
| 센서 모델 | Gpixel Gsprint4521 |
| 픽셀 크기 | 4.5 μm × 4.5 μm |
| 센서 크기 | 23.04 mm × 18.43 mm |
| 해상도 | 5120 × 4096 |
| 최대 프레임 레이트 | 222 fps @ 5120 × 4096 단일색 8 |
| 다이내믹 레인지 | 65 dB |
| SNR | 43 dB |
| 게인 | 1.0 ×, 2.0 ×, 4.0 × |
| 노출 시간 | 4 μs에서 10 초까지 |
| 노출 모드 | 끄기/한 번/연속 노출 모드 |
| 모노/컬러 | 모노 |
| 픽셀 포맷 | 모노 8/10/12 |
| 비닝 | 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 지원 |
| 데시메이션 | 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 지원 |
| 이미지 반전 | 수평 및 수직 반전 이미지 출력 지원 |
| 데이터 인터페이스 | CoaXPress (Micro-BNC 인터페이스) |
| 디지털 입출력 | 12핀 P10 커넥터는 전원 및 입출력을 제공하며, 광절연 입력 × 1 (라인 0), 광절연 출력 × 1 (라인 1), 양방향 비절연 입출력 × 1 (라인 2), 그리고 RS-232 × 1를 포함합니다. |
| 전원 공급 장치 | 12 VDC에서 24 VDC까지, CXP-0 및 CXP-1 커넥터가 PoCXP 지원 |
| 전력 소비량 | 일반. 18 W @ 24 VDC |
| 렌즈 마운트 | M58*0.75 |
| 치수 | 팬 장착: 84 mm × 84 mm × 75 mm (3.3" × 3.3" × 3.0"); 팬 미장착: 84 mm × 84 mm × 92.5 mm (3.3" × 3.3" × 3.6") |
| 무게 | 팬 장착: 약 790 g (1.7 lb.); 팬 미장착: 약 650 g (1.4 lb.) |
| 진입 보호 | IP40 (적절한 렌즈 설치 및 배선 시) |
| 온도 | 작동 온도: 0 °C ~ 50 °C (32 °F ~ 122 °F); 보관 온도: –30 °C ~ 70 °C (–22 °F ~ 158 °F) |
| 습도 | 20% RH에서 95% RH까지 (결로 없음) |
| 클라이언트 소프트웨어 | CoaXPress 프로토콜을 지원하는 MVS 또는 프레임 그래버 소프트웨어 |
| 운영 체제 | 32/64비트 Windows 7/10, 64비트 Windows 11 |
| 호환성 | CoaXPress, GenlCam |
| 인증 | CE, RoHS, KC |
| 배송 무게 (예상) | 1.21 kg |
