보드 레벨 카메라

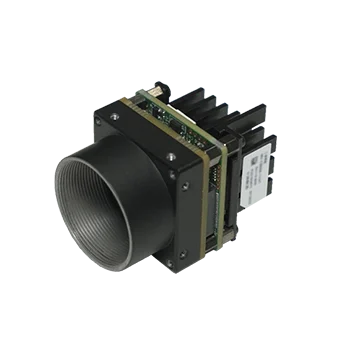

Hikrobot MV-CB050-11UC-C 5MP 보드 레벨 카메라, USB3.0, FPC 인터페이스, 컬러, C-mount
모델 MV-CB050-11UC-C
Hikrobot MV-CB050-11UC-C 5MP 보드 레벨 카메라, USB3.0, FPC 인터페이스, 컬러, C-mount. USB3.0은 제한된 공간 요구사항을 충족하기 위해 FPC 연결을 지원합니다. 복잡한 공간 요구사항을 위해 센서와 메인보드 분리가 가능합니다.
데이터시트 (PDF) - MV-CB050-11UC-C사용자 매뉴얼 (PDF) - MV-CB050-11UC-CCAD: 3D STEP + 2D DXF (ZIP) - MV-CB050-11UC-C
특징
- USB3.0은 제한된 공간 요구사항을 충족하기 위해 FPC 연결을 지원합니다.
- 센서 및 메인보드 분리 지원, 복잡한 공간 요구사항에 적합.
- 이득, 노출 시간, 백색 균형, LUT, 감마 보정 등을 자동 또는 수동으로 조정하는 것을 지원합니다.
- 색상 재현을 위해 이미지 보간 알고리즘을 채택합니다.
- Compatible with USB3 Vision Protocol, GenlCam Standard, and third-party software based on protocol and standard.
사양
| 모델 | MV-CB050-11UC-C |
|---|---|
| 브랜드 | Hikrobot |
| 센서 유형 | CMOS, 글로벌 셔터 |
| 센서 모델 | Sony® IMX264 |
| 픽셀 크기 | 3.45 μm × 3.45 μm |
| 센서 크기 | 2/3" |
| 해상도 | 2448 × 2048 |
| 최대 프레임 레이트 | 60 fps @ 2448 × 2048 |
| 다이내믹 레인지 | 72 dB |
| SNR | 40.2 dB |
| 게인 | 0 dB ~ 24 dB |
| 노출 시간 | 초단시간 노출 모드: 1 μs ~ 14 μs; 표준 노출 모드: 15 μs ~ 10 초 |
| 노출 모드 | 끄기/한 번/연속 노출 모드 |
| 픽셀 포맷 | 모노 8/10/12; Bayer RG 8/10/10Packed/12/12Packed; YUV422Packed, YUV422_YUYV_Packed; RGB 8, BGR 8 |
| 비닝 | 지원: 1 × 1, 2 × 2, 4 × 4 |
| 데시메이션 | 1 × 1, 2 × 2 지원 |
| 이미지 반전 | 수평 및 수직 반전 이미지 출력 지원 |
| 데이터 인터페이스 | USB3.0, USB2.0 호환 |
| 디지털 입출력 | 양방향 비절연 I/O × 2 (라인 2, 라인 5) |
| 전원 공급 장치 | 5 VDC (USB3.0 전원 공급 장치 제공) |
| 전력 소비량 | 대표값 2.8 W @ 5 VDC (USB3.0가 전원 공급 장치 제공) |
| 렌즈 마운트 | C-mount |
| 치수 | 29 mm × 29 mm × 31.3 mm (1.1" × 1.1" × 1.2") |
| 무게 | 약 37 g (0.08 lb.) |
| 온도 | 작동 온도: 0 °C ~ 50 °C (32 °F ~ 122 °F); 보관 온도: –30 °C ~ 70 °C (–22 °F ~ 158 °F) |
| 습도 | 20% RH에서 80% RH까지 (결로 없음) |
| 클라이언트 소프트웨어 | USB3 Vision Protocol과 호환되는 MVS 또는 서드파티 소프트웨어 |
| 운영 체제 | 32/64비트 Windows 7/10, 64비트 Windows 11 및 32/64비트 Linux |
| 호환성 | USB3 비전, GenlCam |
| 인증 | CE, RoHS, KC |
| 인증 | CE, RoHS, KC |
| 모노/컬러 | 컬러 |
| 배송 무게 (예상) | 0.15 kg |
