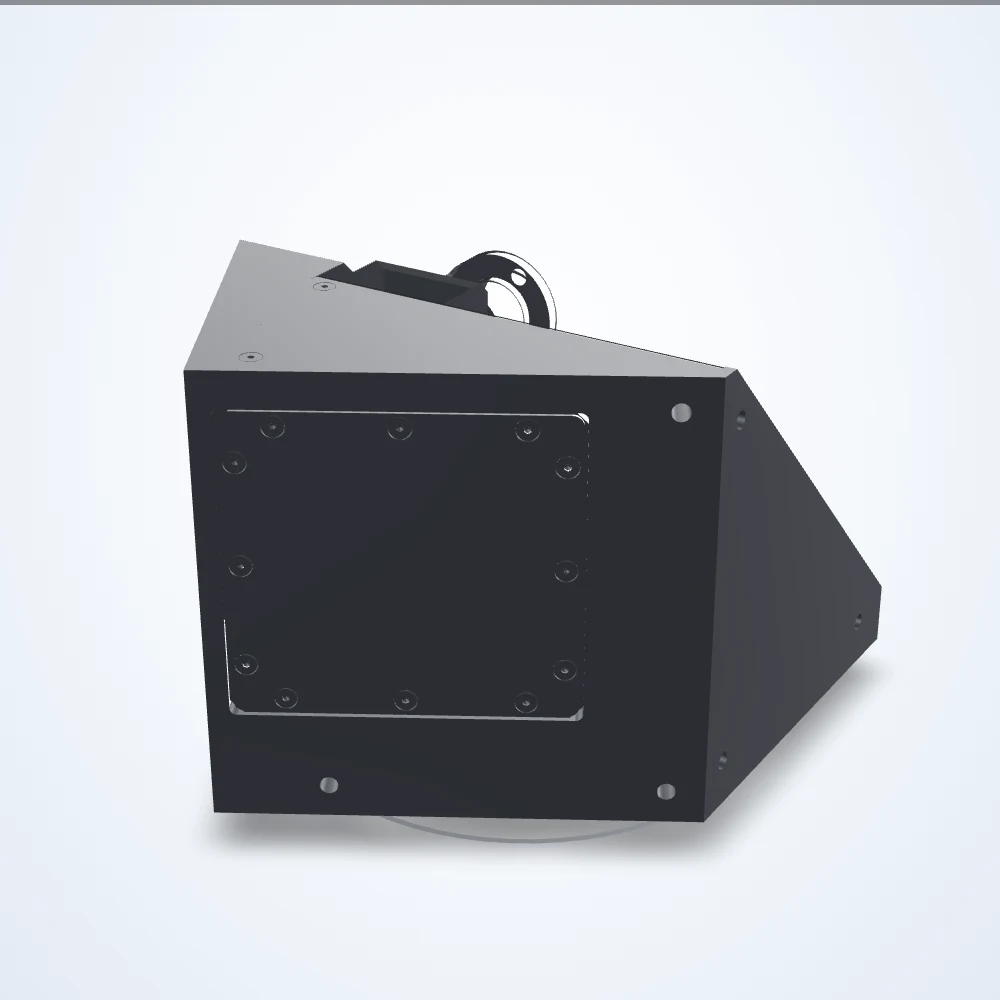

렌더링 일러스트: 실제 제품은 외관이 다를 수 있습니다.
텔레센트릭 렌즈
0.114× 텔레센트릭 렌즈, 1/1.2", C-mount (LS-TCL-0369)
모델 LS-TCL-0369
피사체 심도 전반에 걸쳐 일정한 배율을 유지하는 텔레센트릭 렌즈로, 원근 오차 없이 측정 및 게이징에 적합합니다. 작동 거리 278.6 mm; 피사체 심도 31.9 mm.
사양
| 모델 | LS-TCL-0369 |
|---|---|
| 배율 | 0.114× |
| 작동 거리 | 278.6 mm |
| 센서 포맷 | 1/1.2" |
| 마운트 | C-mount |
| 피사체 심도 | 31.9 mm |
| 크기(대략적) | 197.5 x 172 x 139 mm |
| 왜곡 최대 (%) | < 0.1 |
| 왜곡 일반 (%) | < 0.08 |
| 필터 나사 | 필터 나사산 없음 |
| 1.2″에서 시야각 | 99.56 x 62.54 mm |
| FOV @ 1/1.8″ | 62.54 x 46.75 mm |
| FOV @ 2/3″ | 74.56 x 62.19 mm |
| 이미지 서클 | 13.7 mm |
| 이미지 사이즈 치수 | 11.3 x 11.3 mm |
| 렌즈 유형 | 텔레센트릭 |
| 운영 온도 범위 | 0 ~ 40°C |
| 해상도 (픽셀 크기) | 45 μm |
| 보관 온도 범위 | 0 ~ 50°C |
| 투시중심성 최대 | 0.10° |
| 투시중심성 일반 | < 0.08° |
| 작동 F수 | f/8 |
| 무게 | 4260 그램 |
이 부품과 호환
이 렌즈에 맞는 카메라
- 에어리어 스캔 카메라, 5.0 MP, GigE, 컬러 (LS-CR050-23GC)$149.00 · 바로 구매
- USB3.0 에어리어 스캔 카메라, 2.5 MP, USB3, 컬러/모노 (LS-MV-231UC/M170-GS)$179.00 · 바로 구매
- USB3.0 보드 카메라 / 모듈, 0.3 MP, USB3, 컬러/모노 (LS-BL-AU33GC/M)$179.00 · 바로 구매
- USB3.0 보드 카메라 / 모듈, 1.3 MP, USB3, 컬러 (LS-BL-AU133GC/M-B)$179.00 · 바로 구매
- 에어리어 스캔 카메라, 6.3 MP, GigE, 컬러 (LS-CR060-18GC)$219.00 · 바로 구매
- USB3.0 에어리어 스캔 카메라, 8.3 MP, USB3, 컬러 (LS-MV-836UC50-RS)$269.00 · 바로 구매
어댑터
- C-to-CS mount 어댑터 링, 높이 1 mm (LS-C-CS-1) CS-mount 카메라용$39.00 · 바로 구매
- C-to-CS mount 어댑터 링, 높이 10 mm (LS-C-CS-10) CS-mount 카메라용$39.00 · 바로 구매
텔레센트릭 렌즈 시리즈의 기타 크기, 1/1.2", C-mount (S23) 시리즈
| 모델 | 크기 | 가격 | 재고 상황 | 링크 |
|---|---|---|---|---|
| LS-TCL-0365 | 0.222× | $3,989.00 견적 | 3 재고 있음 | 보기 |
| LS-TCL-0366 | 0.19× | $4,239.00 견적 | 5 재고 있음 | 보기 |
| LS-TCL-0367 | 0.166× | $4,609.00 견적 | 5 재고 있음 | 보기 |
| LS-TCL-0368 | 0.134× | $5,349.00 견적 | 3 재고 있음 | 보기 |
| LS-TCL-0370 | 0.087× | $8,089.00 견적 | 5 재고 있음 | 보기 |
