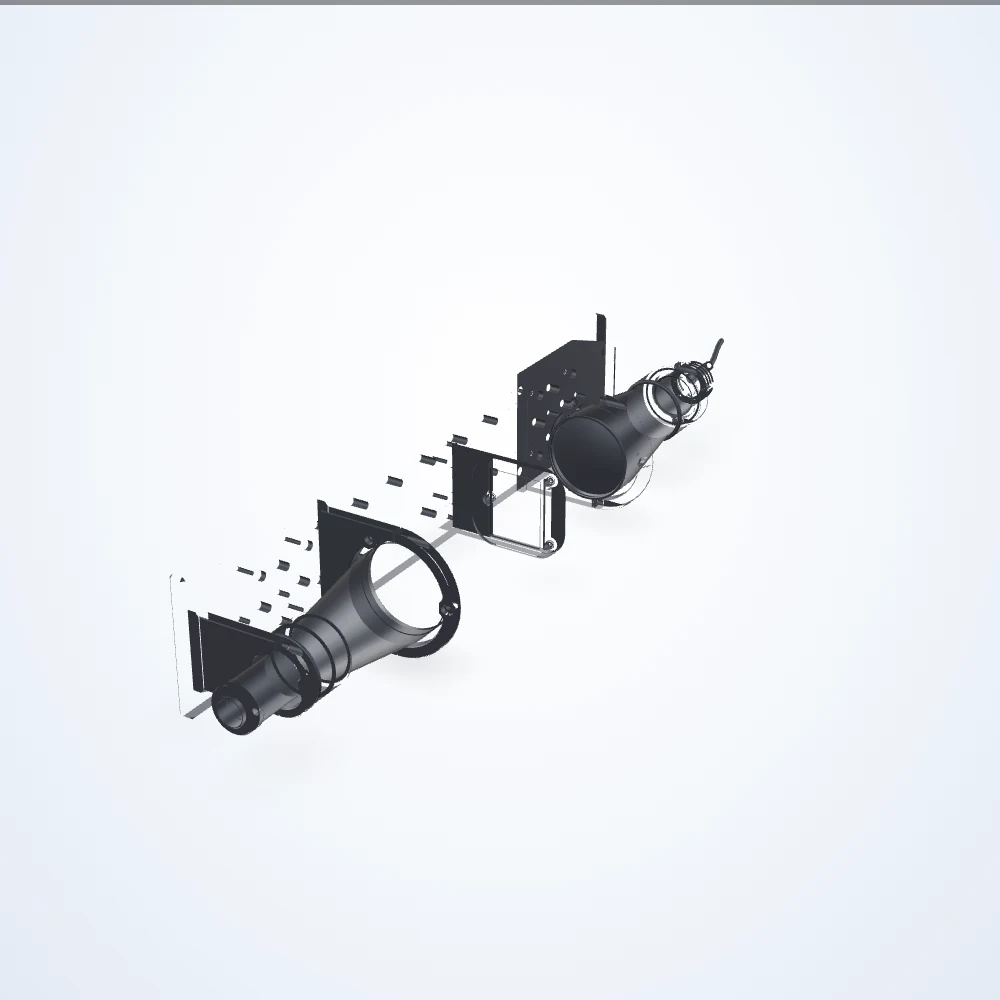

0.157× 텔레센트릭 렌즈, 2/3", C-mount, 파장 520 nm (LS-TCL-0343)

Name: 0.157× 텔레센트릭 렌즈, 2/3", C-mount, 파장 520 nm (LS-TCL-0343)
Brand: LumaSpec Vision
SKU: LS-TCL-0343
Price: 7129.00 USD
Availability: BackOrder

모델 LS-TCL-0343

피사체 심도 전반에 걸쳐 일정한 배율을 유지하는 텔레센트릭 렌즈로, 원근 오차 없이 측정 및 게이징에 적합합니다. 작동 거리 157.8 mm; 피사체 심도 16.8 mm.

$7,129.00 USD

견적과 함께 납기 확인

견적가 - 납기 및 대량 구매 가격은 견적 요청 시 확인

이 렌즈로 시스템 구성 → 매칭 렌즈, 조명, 컨트롤러 및 케이블, 호환성 확인 완료

USD 기준 가격. 이용 가능한 언어로 체크아웃 가능합니다.

재고 상품 1일 내 배송재고 상품은 영업일 하루 이내 발송 · 추적 가능 UPS 또는 DHL 배송 정책
최소 3년 보증재료 및 제조상의 결함 보증 · 보증
전문 머신 비전 지원 포함모든 제품에 대해 라이선스 보유 P.E. 엔지니어 지원 제공 · 호환 문의
대량 구매 할인 및 Net 30승인된 비즈니스 계정 대상; 구매 주문서(PO) 접수 가능 · 상세 정보
90일 이내 반품미사용 상품; 미국 내 무료 반품 라벨 제공 · 반품 정책
Shopify를 통한 안전한 결제카드, 페이팔, 베놈, 샵 페이 또는 구글 페이

데이터시트 (PDF) - LS-TCL-0343 3D 모델 (STEP) - LS-TCL-0343

사양

모델	LS-TCL-0343
배율	0.157×
작동 거리	157.8 mm
센서 포맷	2/3"
마운트	C-mount
피사체 심도	16.8 mm
크기(대략적)	712 x 122 x 150 mm
왜곡 최대 (%)	< 0.08
왜곡 일반 (%)	< 0.03
필터 나사	필터 나사산 없음
FOV @ 1/1.8″	45.41 x 33.95 mm
1/2.0″에서 시야각	40.76 x 30.57 mm
1/2.5″에서 시야각	36.31 x 27.26 mm
FOV @ 1/2″	40.76 x 30.57 mm
1/3.0″에서 시야각	30.57 x 22.93 mm
FOV @ 2/3″	54.14 x 45.16 mm
이미지 서클	11 mm
설치 위치	실내 전용
LED 전류	350 mA
LED 전압	3.3 V
LED 최대 전압	4 V
렌즈 유형	텔레센트릭
광색	녹색
작동 상대 습도 (%)	20-85 비응축
운영 온도 범위	0 ~ 40°C
최대 소비 전력	2.5 와트
최대 펄스 전류	2000 mA
해상도 (픽셀 크기)	32 μm
보관 온도 범위	0 ~ 50°C
전원 공급	12 - 24 볼트
투시중심성 최대	0.08°
투시중심성 일반	< 0.05°
파장	520 nm
작동 F수	f/8
무게	7320 그램

가이드

이 부품과 호환

이 렌즈에 맞는 카메라

에어리어 스캔 카메라, 5.0 MP, GigE, 컬러 (LS-CR050-23GC)$149.00 · 바로 구매
USB3.0 에어리어 스캔 카메라, 2.5 MP, USB3, 컬러/모노 (LS-MV-231UC/M170-GS)$179.00 · 바로 구매
USB3.0 보드 카메라 / 모듈, 0.3 MP, USB3, 컬러/모노 (LS-BL-AU33GC/M)$179.00 · 바로 구매
USB3.0 보드 카메라 / 모듈, 1.3 MP, USB3, 컬러 (LS-BL-AU133GC/M-B)$179.00 · 바로 구매
에어리어 스캔 카메라, 6.3 MP, GigE, 컬러 (LS-CR060-18GC)$219.00 · 바로 구매
USB3.0 에어리어 스캔 카메라, 8.3 MP, USB3, 컬러 (LS-MV-836UC50-RS)$269.00 · 바로 구매

어댑터

C-to-CS mount 어댑터 링, 높이 1 mm (LS-C-CS-1) CS-mount 카메라용$39.00 · 바로 구매
C-to-CS mount 어댑터 링, 높이 10 mm (LS-C-CS-10) CS-mount 카메라용$39.00 · 바로 구매

이 부품으로 전체 시스템 구성 →

텔레센트릭 렌즈 시리즈의 기타 크기, 2/3", C-mount (S19) 시리즈

모델	크기	가격	재고 상황	링크
LS-TCL-0338	1×	$3,619.00 견적	5 재고 있음	보기
LS-TCL-0339	0.528×	$4,119.00 견적	2 재고 있음	보기
LS-TCL-0340	0.35×	$4,389.00 견적	5 재고 있음	보기
LS-TCL-0341	0.243×	$5,969.00 견적	3 재고 있음	보기
LS-TCL-0342	0.184×	$6,539.00 견적	3 재고 있음	보기
LS-TCL-0344	0.138×	$8,699.00 견적	4 재고 있음	보기
LS-TCL-0345	0.11×	$10,499.00 견적	5 재고 있음	보기
LS-TCL-0346	0.093×	$12,639.00 견적	4 재고 있음	보기
