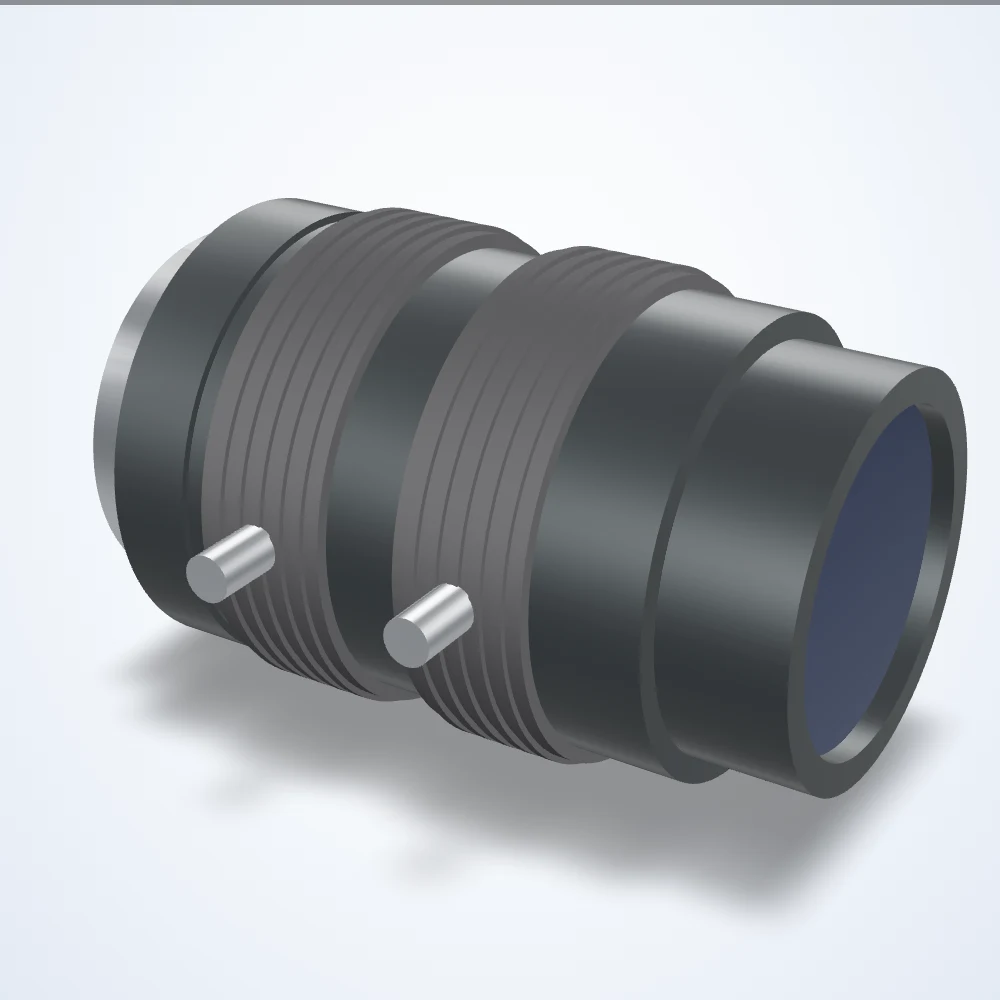

렌더링 일러스트: 실제 제품은 외관이 다를 수 있습니다.
머신 비전 렌즈
16 mm 렌즈, 2/3", C-mount (LS-FFL-0148)
모델 LS-FFL-0148
산업용 카메라용 머신 비전 렌즈.
사양
| 모델 | LS-FFL-0148 |
|---|---|
| 초점 거리 | 16 mm |
| 최대 센서 포맷 | 2/3" |
| 마운트 | C-mount |
| 조리개 (F) | 1.8-16 |
| 시야각 | 30.0 x 22.7 도 (가로 x 세로), 37.1 도 대각선 |
| 왜곡 | -0.20% (TV) |
| 시야각 @ 1/1.8″ | 24.7° × 18.6° |
| 시야각 @ 1/2″ | 22.0° × 16.6° |
| 시야각 @ 2/3″ | 30.0° × 22.7° |
| 후방 초점 | 공중 14.6mm |
| 치수 (직경 x 길이, mm) | 33 x 47.5 |
| 요소 | 8개 그룹 10개 요소 |
| 입구 편광 위치 | 앞면으로부터 23.5 mm |
| 출동공 위치 | -54.2mm |
| 필터 나사 | M25.5x0.5 |
| 플랜지 백 | 공중 17.526mm |
| 포커스 제어 | 매뉴얼 |
| 초점 범위 | 0.1 m - ∞ |
| 전면 직경 | 21.2 mm |
| 전방/후방 유효 직경 | 전면 21.2mm / 후면 13.4mm |
| 이미지 서클 | 11 mm |
| 이미지 사이즈 치수 | 8.8 mm x 6.6 mm |
| 조리개 제어 | 매뉴얼 |
| 모드 시 길이 | 50 mm (0.1 m) |
| 렌즈 코팅 | 광범위한 대역 다중 코팅 |
| 렌즈 유형 | 고정 초점 거리 |
| 1mm 링 사용 시 배율 | 0.21× |
| 5mm 링 사용 시 배율 | 0.45× |
| 최소 물체 거리 (m) | 0.1 |
| 1mm 링 사용 시 최소 작동 거리 | 61 mm |
| 5mm 링 사용 시 최소 작동 거리 | 18 mm |
| 장착 나사산 | 1-32UNF |
| 운영 온도 범위 | -10 ~ +50 °C |
| 해상도 중심/코너 | 중심 200 lp/mm / 모서리 140 lp/mm |
| mod(2/3")에서의 촬영 범위 | V 45.7mm, H 61.1mm, D 76.5mm |
| 스펙트럼 | 가시광선 |
| 보관 온도 범위 | -20~+60 C |
| 엄지 나사 | M2 |
| 무게 (g) | 90 |
