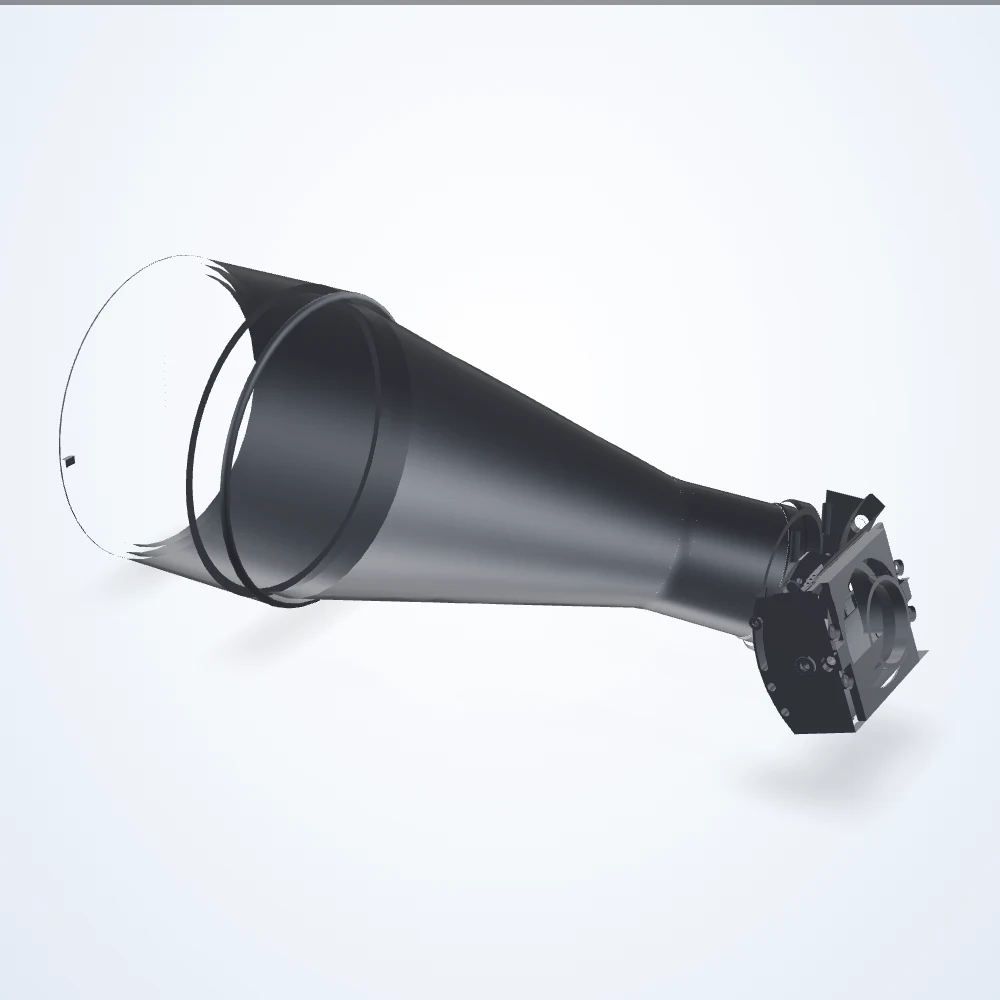

0.098× mm垂直テレセントリックレンズ、2/3"、C-mount (LS-TCL-0445)

Name: 0.098× mm垂直テレセントリックレンズ、2/3"、C-mount (LS-TCL-0445)
Brand: LumaSpec Vision
SKU: LS-TCL-0445
Price: 3519.00 USD
Availability: BackOrder

モデル LS-TCL-0445

被写界深度にわたって倍率が一定なテレセントリックレンズ。視差誤差のない測定およびゲージングに適しています。ワーキングディスタンス 181.8 mm。

$3,519.00 USD

納期は見積もり時に確認

見積価格 – 納期と数量割引は別途見積もり

このレンズでシステムを構築 → 適合確認済み：レンズ、照明、コントローラ、ケーブル

価格は米ドルで表示されます。利用可能な場合、チェックアウトはあなたの言語で行われます。

在庫品1日発送在庫品は一営業日以内に出荷・追跡可能なUPSまたはDHL・配送ポリシー
最低3年保証材料および製造上の欠陥を保証・保証
マシンビジョンの専門サポート付きP.E.認定エンジニアによるサポートが全ユニットに付属・適合に関するお問い合わせ
数量割引・ネット30認定済み法人アカウント向け；注文書による発注に対応・詳細
90日間返品可能未使用品；米国無料返送ラベル・返品ポリシー
Shopifyによる安全な決済カード、PayPal、Venmo、Shop Pay、または Google Pay

データシート (PDF) - LS-TCL-0445 3Dモデル（STEP）- LS-TCL-0445

仕様

型番	LS-TCL-0445
倍率	0.098× 垂直
ワーキングディスタンス	181.8 mm
センサフォーマット	2/3"
マウント	C-mount
寸法は概算です	245.5 x 100 x 100 mm
歪曲収差（最大値）（%）	< 0.07
歪曲収差（典型値）（%）	< 0.03
フィルターねじ	フィルタねじなし
検出範囲（FOV）の長辺水平方向 @ 1/1.8″	052.04 x 38.91 mm - 52.04 x 40.38 mm - 52.04 x 44.79 mm - 52.04 x 54.39
検出範囲（FOV）の長辺水平方向 @ 1/2.0″	46.72 x 35.04 - 46.72 x 36.36 - 46.72 x 40.34 - 46.72 x 48.98
検出範囲（FOV）の長辺水平方向 @ 1/2.5″	41.61 x 31.24 - 41.61 x 32.42 - 41.61 x 35.97 - 41.61 x 43.67
検出範囲（FOV）の長辺水平方向 @ 1/2″	46.72 x 35.04 46.72 x 36.36 46.72 x 40.34 46.72 x 48.98
検出範囲（FOV）の長辺水平方向 @ 1/3.0″	35.04 x 26.28 mm - 35.04 x 27.27 mm - 35.04 x 30.25 mm - 35.04 x 36.73 mm
検出範囲（FOV）の長辺水平方向 @ 1/3″	35.04 x 26.28 mm 35.04 x 27.27 mm 35.04 x 30.25 mm 35.04 x 36.73 mm
検出範囲（FOV）の長辺水平方向 @ 2/3.0″	62.04 x 51.75 mm - 62.04 x 53.71 mm - 62.04 x 59.58 mm - 62.04 x 72.35 mm
検出範囲（FOV）の長辺水平方向 @ 2/3″	62.04 x 51.75 mm 62.04 x 53.71 mm 62.04 x 59.58 mm 62.04 x 72.35 mm
検出範囲（FOV）の長辺垂直方向 @ 1/1.8″	35.04 x 31.24 mm - 36.36 x 31.24 mm - 40.34 x 31.24 mm - 48.98 x 31.24
検出範囲（FOV）の長辺垂直方向 @ 1/2.0″ (mm)	35.04 x 46.72
検出範囲（FOV）の長辺垂直方向 @ 1/2.5″	31.24 x 41.61 - 31.24 x 43.18 - 31.24 x 47.90 - 31.24 x 58.16
検出範囲（FOV）の長辺垂直方向 @ 1/2″	35.04 x 46.72 35.04 x 48.48 35.04 x 53.78 35.04 x 65.31
検出範囲（FOV）の長辺垂直方向 @ 1/3.0″	26.28 x 35.04 mm - 26.28 x 36.36 mm - 26.28 x 40.34 mm - 26.28 x 48.98 mm
検出範囲（FOV）の長辺垂直方向 @ 1/3″	26.28 x 35.04 mm 26.28 x 36.36 mm 26.28 x 40.34 mm 26.28 x 48.98 mm
検出範囲（FOV）の長辺垂直方向 @ 2/3″	51.75 x 62.04 mm - 51.75 x 64.39 mm - 51.75 x 71.43 mm - 51.75 x 86.73 mm
フロント径	100 mm
水平倍率	0.137 0.137 0.137 0.137
レンズタイプ	テレセントリック
マウント傾斜	0 ° 2.1 ° 4.5 ° 7.8 °
マウント傾斜最大	20 °
被写体の傾き	0 ° 15 ° 30 ° 45 °
動作温度範囲	0〜40°C
保管温度範囲	0〜50°C
遠心性（最大値）	0.08°
遠心性（典型値）	< 0.05°
垂直倍率	0.137 0.132 0.119 0.098
ワーキングFナンバー	f/8
重量	1123 グラム
