Sensore di visione SC3000
Telecamere intelligenti e sensori di visione

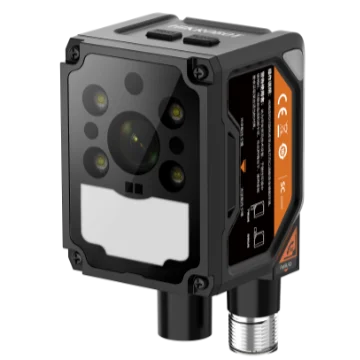

Serie Hikrobot MV-SC3020XC-16M-WBN SC3000X sensore di visione artificiale, 2MP, Colore, lunghezza focale 16mm
Modello MV-SC3020XC-16M-WBN
Serie Hikrobot MV-SC3020XC-16M-WBN SC3000X sensore di visione, 2MP, Colore, lunghezza focale 16mm. Adotta una piattaforma hardware integrata per realizzare un elaborazione immagini ad alta velocità. Algoritmi integrati di posizionamento, misurazione e riconoscimento ad alta precisione per funzioni come conteggio, difetti, presenza, posizionamento e altro.
Scheda tecnica (PDF) - MV-SC3020XC-16M-WBNGuida rapido di avvio (PDF) - MV-SC3020XC-16M-WBNCAD: 3D STEP + 2D DXF (ZIP) - MV-SC3020XC-16M-WBN
Caratteristiche
- Adotta una piattaforma hardware integrata per realizzare l'elaborazione d'immagini ad alta velocità.
- Algoritmi di posizionamento, misurazione e riconoscimento ad alta precisione integrati per conteggio, difetti, presenza, posizionamento e altre funzioni.
- Supporta RS-232, TCP, UDP, FTP, Modbus, PROFINET, EtherNet/IP e altre modalità di comunicazione.
- Adotta interfacce I/O multiple per segnali di ingresso e uscita.
- Supporta la visualizzazione dello stato del dispositivo in tempo reale tramite indicatore visivo a 360°, comodo per il debug e la manutenzione.
- Design con terminale del cavo ruotabile, adatto per spazi ristretti.
- Adotta un'illuminazione ottica multipla polarizzata e completamente trasparente con buona adattabilità all'ambiente.
- Protezione IP67 per l'impiego senza problemi in ambienti industriali ostili.
Specifiche
| Modello | MV-SC3020XC-16M-WBN |
|---|---|
| Marca | Hikrobot |
| Strumento di visione | Misura: misura di P2P, misura di P2L, misura del contrasto, dimensione in scala di grigi, larghezza del bordo, larghezza, valore medio di luminosità, angolo di L2L, misura del colore, dimensione del colore, misura del diametro, angolo della linea; Esistenza: Esistenza del punto, esistenza del bordo, esistenza del contorno, esistenza del pattern, esistenza del cerchio, esistenza della linea, giudizio anomalia, rilevamento esistenza; Conteggio: Conteggio punti, conteggio bordi, conteggio contorni, conteggio pattern, conteggio basato su apprendimento, conteggio colori; Riconoscimento: Conteggio multi-oggetto, riconoscimento codice, contrasto colore, riconoscimento colore, riconoscimento categoria, registrazione classificazione, registrazione oggetto, OCR, OCR basato su apprendimento, rilevamento striscia orizzontale carattere; Logica: Calcolatore, modulo if, giudizio logica, output formato, giudizio condizione, confronto carattere, giudizio combinazione; Posizionamento: Conversione calibrazione, allineamento singolo punto, correzione punto, presa punto, trasformazione scala, fissaggio; Deep learning: Classificazione DL, rilevamento oggetti DL; Rilevamento difetti: Rilevamento anomalie; Strumenti industriali: OCR e rilevamento difetti |
| Capacità di soluzione | Supporta l'importazione ed esportazione di soluzioni, fino a 32 soluzioni possono essere archiviate. |
| Protocollo di comunicazione | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Tipo di sensore | CMOS, otturatore globale |
| Dimensione pixel | 3.45 μm × 3.45 μm |
| Dimensione del sensore | 1/2.53" |
| Risoluzione | 1536 × 1264 |
| Frequenza massima fotogrammi | 100 fps |
| Guadagno | da 0 dB a 37 dB |
| Tempo di esposizione | 35 μs a 1 sec |
| Formato pixel | RGB 8, Monocromatico 8 |
| Mono/colore | Colore |
| Interfaccia dati | Fast Ethernet (100 Mbit/s) |
| I/O digitali | Connettore 12-pin M12 per alimentazione e I/O, incluso input isolato (Linea 0/1/2) × 3, output isolato (Linea 3/4/5) × 3, RS-232 × 1; Supporta il trigger del dispositivo premendo il pulsante trigger superiore |
| Alimentatore | 24 VDC |
| Consumo di potenza | Media: 7 W a 24 VDC (sorgente luminosa attiva); Max.: 24 W a 24 VDC (sorgente luminosa attiva) |
| Attacco obiettivo | M12-mount, messa a fuoco meccanica supportata |
| Lunghezza focale | 16 mm |
| Copriobiettivo | Polarizzato + diffusore + copriobiettivo completamente trasparente |
| Sorgente luminosa | Luce bianca focalizzata di default. Sorgente luminosa rosso/blu/IR/UV opzionale |
| Sistema di puntamento | 1 LED |
| Indicatore | Indicatore visivo 360° |
| Dimensione | Angolo retto: 80.1 mm × 43 mm × 43.5 mm (3.2" × 1.7" × 1.7"); Angolo destro: 58.5 mm × 43 mm × 64.6 mm (2.3" × 1.7" × 2.5") |
| Peso | Circa 190 g (0.4 lb.) |
| Grado di protezione | IP67 (con una corretta installazione del tappo impermeabile dell'obiettivo) |
| Temperatura | Temperatura di esercizio: 0 °C a 50 °C (32 °F a 122 °F); Temperatura di conservazione: –30 °C a 70 °C (–22 °F a 158 °F) |
| Umidità | 20% UR a 95% UR (senza condensa) |
| Resistenza alle vibrazioni | Conforme allo standard IEC 60068-2-6:2007.; Dispositivo solo (senza supporto di installazione): 10 Hz a 55 Hz, ampiezza picco a picco 1.5 mm, 2 ore per asse (X, Y, Z) |
| Resistenza agli urti | Conforme alla norma IEC 60068-2-27:2008.; Solo dispositivo (senza staffa di installazione): 30 g / 11 ms, onda semi-sinusoidale, 500 urti per asse (6 direzioni) |
| Software client | SCMVS |
| Certificazione | CE, KC |
| Peso di spedizione (stimato) | 0.37 kg |
