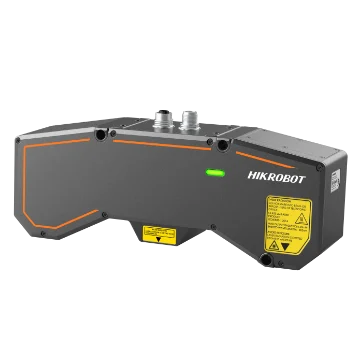

Hikrobot MV-PDCDY02 3D sensore di profilo laser
Modello MV-PDCDY02
Hikrobot MV-PDCDY02 3D sensore laser per profili. Progettazione a doppio sensore per immagini per eliminare le aree cieche e ridurre la luce diffusa. Algoritmo ad alta precisione integrato di 3D con ripetibilità sottomicrometrica
Caratteristiche
- Progettazione a doppio sensore immagine per eliminare le zone cieche e reprimere la luce straniera
- Algoritmo 3D ad alta precisione integrato con ripetibilità sottomicrometrica
- sensore immagine ad alta velocità di frame con velocità di scansione fino a 46.7 kHz
- Diverse modalità di esposizione per un intervallo dinamico più ampio
- Algoritmo di fusione immagine per dati punto cloud più completi
- Modalità di filtraggio selezionabili per dati del punto cloud più stabili
Specifiche
| Modello | MV-PDCDY02 |
|---|---|
| Marca | Hikrobot |
| Punti dati/profilo | 3200 |
| Distanza di riferimento | 60 mm |
| Intervallo di misura (asse Z) | 20.5 mm |
| Campo di misura (asse X) | 27.5 mm @ estremità vicina; 30.5 mm @ distanza di riferimento; 33.5 mm @ estremità lontana |
| Risoluzione (asse Z) | 1.45 µm ~ 2.17 µm |
| Ripetibilità (asse Z)* | 0.44 µm@dati da blocchi di misura standard testati con il sensore su un tavolo ottico |
| Linearità asse Z (±% di MR) | 0.008 |
| Intervallo dati profilo | 8.9 µm ~ 11.1 µm |
| Frequenza di scansione del frame | 1.3k Hz (a massimo intervallo di misurazione), Fino a 19k Hz (modalità ROI) |
| Uscita dati | Dati del profilo, Mappa della profondità, Immagine dell'intensità, Immagine della larghezza della linea |
| Modalità trigger | Trigger software, trigger hardware (encoder differenziale) |
| Classe di sicurezza laser | Class3R |
| Lunghezza d'onda | 405 nm |
| Interfaccia dati | Gigabit Ethernet (1000 Mbit/s), compatibile con Fast Ethernet (100 Mbit/s) |
| I/O digitali | Connettore 12-pin M12 fornisce alimentazione e I/O, 3 ingressi differenziali di segnale (Linea 0/3/6), 1 uscite differenziali di segnale (Linea 1), 1× RS-232 |
| Alimentatore | 24 VDC |
| Consumo di potenza | 21 W@24 VDC |
| Dimensione | 258 mm × 97.5 mm × 66 mm |
| Peso | Circa 1510 g |
| Grado di protezione | IP67 |
| Temperatura | Temperatura di esercizio: 0 °C a 45 °C (32 °F a 113 °F); Temperatura di conservazione: –30 °C a 80 °C (–22 °F a 176 °F) |
| Umidità | 20% UR a 85% UR (senza condensa) |
| Software client | 3DMVS, VM3D o software 3D di terze parti |
| Sistema operativo | Windows 7/10 a 32/64 bit, Windows 11 a 64 bit (consigliati memoria da 8 GB in su e CPU i5) |
| Peso di spedizione (stimato) | 2.21 kg |
