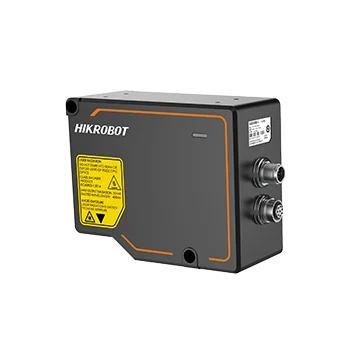

Hikrobot MV-DP2020-01P V2.0 3D Sensore di profilo laser
Modello MV-DP2020-01P V2.0
Sensori laser per profili a scansione area Hikrobot MV-DP2020-01P V2.0 3D. Algoritmo ad alta precisione integrato con precisione fino al livello sottomicrometrico. Adotta un chip ad alta frequenza di scansione con frequenza di scansione di 23.9 kHz
Caratteristiche
- Algoritmo ad alta precisione integrato, con precisione fino al livello submicrometrico.
- Adotta un chip ad alta frequenza di fotogrammi con frequenza di scansione di 23.9 kHz
- Supporta multiple modalità di esposizione con buona robustezza.
- Adotta la tecnologia di integrazione a quadri multipli per fornire profili completi.
- Fornisce multiple modalità di filtro con dati stabili.
- Supporta la selezione ROI e l'impostazione automatica per un'operazione più facile.
Specifiche
| Modello | MV-DP2020-01P V2.0 |
|---|---|
| Marca | Hikrobot |
| Punti dati/profilo | 3200 |
| Distanza di riferimento | 21.4 mm |
| Intervallo di misura (asse Z) | 6.8 mm |
| Campo di misura (asse X) | 14 mm @ campo visivo vicino; 14.3 mm @ distanza di riferimento; 14.6 mm @ campo visivo lontano |
| Risoluzione (asse Z) | da 0.71 μm a 0.78 μm |
| Ripetibilità (asse Z)* | 0.22 μm @ dati di test del sensore sul blocco campione su piattaforma ottica |
| Linearità asse Z (±% di MR) | 0.01 |
| Intervallo dati profilo | da 4.38 μm a 4.67 μm |
| Frequenza di scansione del frame | Da 1.7 kHz a 23.9 kHz (modalità ad alta frequenza di fotogrammi) |
| Uscita dati | Dati di profilo, immagine di profondità, immagine di luminosità |
| Modalità trigger | Trigger software, trigger hardware (encoder differenziale) |
| Classe di sicurezza laser | Classe 3R |
| Lunghezza d'onda | 405 nm |
| Interfaccia dati | Gigabit Ethernet (1000 Mbit/s), compatibile con Fast Ethernet (100 Mbit/s) |
| I/O digitali | L'interfaccia M12 a 12 pin fornisce alimentazione e I/O, inclusi ingresso optoisolato × 2 (Linea 0/9), ingresso differenziale × 2 (Linea 3/6) e uscita differenziale × 1 (Linea 1) |
| Alimentatore | 24 VDC |
| Consumo di potenza | Tip. 15.2 W @ 24 VDC |
| Dimensione | 139.5 mm × 111.5 mm × 60.5 mm (5.5" × 4.4" × 2.4") |
| Peso | Circa 1075 g (2.4 lb.) |
| Grado di protezione | IP67 |
| Temperatura | Temperatura di esercizio: 0 °C a 45 °C (32 °F a 113 °F); Temperatura di conservazione: –30 °C a 80 °C (–22 °F a 176 °F) |
| Umidità | 20% UR a 85% UR (senza condensa) |
| Software client | 3DMVS |
| Sistema operativo | 32/64-bit Windows 7/10, 64-bit Windows 11; (memoria di almeno 8 GB e CPU i5 consigliata) |
| Peso di spedizione (stimato) | 1.60 kg |
