Telecamera a scansione lineare serie CL XoFLink
Telecamere a scansione lineare

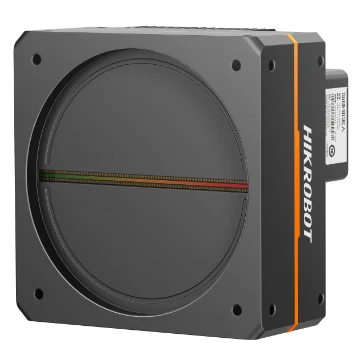

Hikrobot MV-CL166-91F2C 16k 5μm, XoF (2 SFP+) fotocamera linescan, RGB/4TDI
Modello MV-CL166-91F2C
Hikrobot MV-CL166-91F2C 16k 5μm, XoF. Adotta diversi ISP come correzione Gamma, correzione campo piatto, LUT, offset livello nero, riduzione del rumore, ecc. Supporta il colore RGB reale, diverse modalità di esposizione e acquisizione.
Scheda tecnica (PDF) - MV-CL166-91F2CManuale utente (PDF) - MV-CL166-91F2CCAD: 3D STEP + 2D DXF (ZIP) - MV-CL166-91F2C
Caratteristiche
- Adotta diverse ISP come correzione Gamma, correzione piano, LUT, offset livello nero, riduzione del rumore, ecc.
- Supporta il colore RGB reale, diverse modalità di esposizione e metodi di acquisizione.
- Supporta il modo immagine di 1-line, 2-TDI, 3-TDI e 4-TDI.
- Supporta il protocollo di trasmissione XoFLink con velocità massima di linea di 47.3 kHz.
- Adotta un design hardware I/O configurabile in entrambi i sensi.
- Design compatto e installazione flessibile.
Specifiche
| Modello | MV-CL166-91F2C |
|---|---|
| Marca | Hikrobot |
| Tipo di sensore | CMOS |
| Dimensione pixel | 5 μm × 5 μm |
| Risoluzione | 16384 × 12 |
| Modalità immagine | Supporta 1-Line, 2-TDI, 3-TDI, 4-TDI |
| Frequenza di riga max. | 47.3 kHz (1-Line), 45.3 kHz (2-TDI), 30.6 kHz (3-TDI), 23.1 kHz (4-TDI) |
| Gamma dinamica | 69.3 dB |
| SNR | 41.4 dB |
| Guadagno | 1.0 × |
| Tempo di esposizione | Da 3 μs a 10 ms |
| Modalità di esposizione | Modalità di esposizione Off/Once/Continua, e supporta l'esposizione a larghezza trigger |
| Formato pixel | RGB 8, BGR 8 |
| Binning | Supporta 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Immagine invertita | Supporta output immagine invertita orizzontale |
| Modalità trigger | Trigger esterno, trigger interno |
| Modalità trigger esterno | Trigger di linea, trigger di frame, trigger di linea + frame |
| Interfaccia dati | 2LC connettore in fibra ottica |
| I/O digitali | Connettore 12-pin P10 per alimentazione e I/O: ingresso/uscita configurabile × 4 (Linea 0/1/3/4) e supporta single-ended/differential. |
| Alimentatore | 24 VDC |
| Consumo di potenza | Tip. 22.5 W @ 24 VDC |
| Attacco obiettivo | M90*1.0, lunghezza della flangia posteriore 12 mm, applicabile a F-mount tramite adattatore obiettivo |
| Dimensione | 99 mm × 99 mm × 83.4 mm (3.9" × 3.9" × 3.3") |
| Peso | Circa 923 g (2.0 lb.) |
| Grado di protezione | IP40 (con corretta installazione dell'obiettivo e cablaggio) |
| Temperatura | Temperatura di lavoro: da –20 °C a 55 °C (da –4 °F a 131 °F); Temperatura di stoccaggio: da –30 °C a 80 °C (da –22 °F a 176 °F) |
| Umidità | 5% UR a 90% UR (senza condensa) |
| Software client | MVS |
| Sistema operativo | Windows 7/10 a 32/64 bit, Windows 11 a 64 bit |
| Compatibilità | XoFLink, GenlCam |
| Certificazione | CE, RoHS, KC |
| Mono/colore | Colore |
| Modalità di trasmissione | 1 Link, 2 Link |
| Peso di spedizione (stimato) | 1.39 kg |
