Telecamere a scansione lineare serie CL CoaXPress
Telecamere a scansione lineare

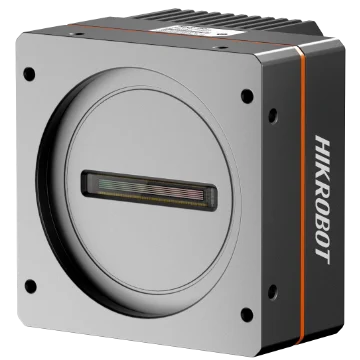

Hikrobot MV-CL08T5-500Y4M Telecamera a scansione lineare 8k 5μm, CXP-12 4link, monocromatico, 256TDI, 500khz
Modello MV-CL08T5-500Y4M
Hikrobot MV-CL08T5-500Y4M Telecamera a scansione lineare 8k 5μm, CXP-12 4link, monocromatico, 256TDI, 500khz. Pixel 5 µm × 5 µm, sensore CMOS BSI ad alta sensibilità, imaging TDI a 256 stadi per una maggiore sensibilità
Scheda tecnica (PDF, cinese) - MV-CL08T5-500Y4MManuale utente (PDF, cinese) - MV-CL08T5-500Y4MCAD: 3D STEP + 2D DXF (ZIP) - MV-CL08T5-500Y4M
Caratteristiche
- 5 µm × 5 µm pixel, sensore CMOS BSI ad alta sensibilità
- Imaging TDI a 256-stadio per migliorare la sensibilità
- CXP-12 interfaccia ad alta velocità, frequenza di scansione fino a 500 kHz
- Modalità di scansione di area e lineare
- Funzioni ISP avanzate, inclusa correzione Gamma, correzione a campo piatto e regolazione del livello nero
- Dissipatore di calore a alette e fori di montaggio multi-lato per un utilizzo flessibile in molte applicazioni
Specifiche
| Modello | MV-CL08T5-500Y4M |
|---|---|
| Marca | Hikrobot |
| Tipo di sensore | CMOS |
| Dimensione pixel | 5 μm × 5 μm |
| Risoluzione | 8192 × 256 |
| Modalità immagine | 64-TDI, 128-TDI, 192-TDI, 256-TDI |
| Frequenza di riga max. | 500 kHz @8bit, 469.9 khz@10bit, 391.6 kHz@12bit |
| Modalità di trasmissione | 1Link, 2Link, 4Link |
| Gamma dinamica | 65.9 dB |
| SNR | 41.6 dB |
| Guadagno | 1.0×, 2.0×, 4.0× |
| Tempo di esposizione | Modalità scansione area: 3 μs ~ 10 ms; Modalità scansione linea: segue la frequenza di scansione della linea |
| Modalità di esposizione | Modalità scansione area: esposizione automatica supportata, esposizione manuale, esposizione con un solo tocco; Modalità scansione linea: esposizione segue la frequenza di scansione della linea |
| Mono/colore | Mono |
| Formato pixel | Monocromatico 8/10/12 |
| Binning | 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Immagine invertita | Supporta output immagine invertita orizzontale |
| Modalità trigger | Trigger esterno, trigger interno |
| Modalità trigger esterno | Trigger a linea |
| Interfaccia dati | CoaXPress-12 (porta Micro-BNC) |
| I/O digitali | Connettore 12-pin P10 fornisce alimentazione e I/O: Input/output configurabile × 4 (Linea 0/1/3/4), e supporta single-ended/differential. |
| Alimentatore | 12 ~ 24 VDC, CXP-0, CXP-1 e CXP-2 porte supportano l'alimentazione PoCXP |
| Consumo di potenza | 20.2 W@24 VDC |
| Attacco obiettivo | M72*0.75, lunghezza della flangia posteriore 12 mm, applicabile a F-mount tramite adattatore obiettivo |
| Dimensione | 86 mm × 86 mm × 76.9 mm |
| Peso | Circa 617 g |
| Grado di protezione | IP40 (con corretta installazione dell'obiettivo e cablaggio) |
| Temperatura | Temperatura di funzionamento -20 a 40°C, Temperatura di conservazione: -30 a 80 °C |
| Umidità | 20% UR a 95% UR (senza condensa) |
| Software client | Software MVS o per scheda di acquisizione conforme al protocollo CoaXPress |
| Sistema operativo | Windows 7/10 32/64bit, Windows 11 64bits, Linux 32/64bit |
| Compatibilità | CoaXPress, GenlCam |
| Certificazione | CE, RoHS, KC |
| Peso di spedizione (stimato) | 0.96 kg |
